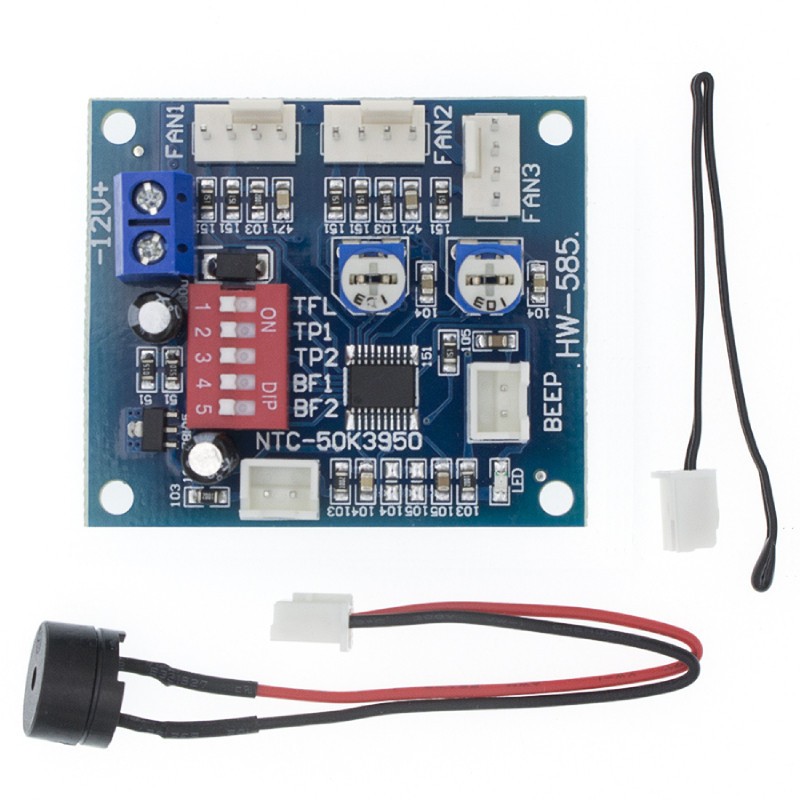

Placa de control a vitezei ventilatorului CPU, control de temperatură, DC 12V 5A PWM

Această placa de control a vitezei ventilatorului CPU este un dispozitiv electronic folosit pentru a controla viteza ventilatorului din computer în funcție de temperatura CPU-ului. Aceasta este compatibilă cu toți ventilatoarele de 12V și poate fi utilizată pentru a controla mai multe ventilatoare în paralel (cu un curent total care nu depășește 5A). Placa vine cu funcția de control automat al temperaturii și controlul manual al vitezei, iar setările de control al temperaturii sunt ușor de efectuat. De asemenea, are și funcția de monitorizare a stării ventilatorului cu avertizare sonoră și luminoasă în cazul în care ventilatorul se oprește.

Specificatii:

• Tensiune de alimentare: DC12V
• Capacitatea de încărcare a circuitului: curent maxim de 5A per ieșire, curentul total al busului de până la 9A
• Interval de ieșire: canalul 1: 20% -100%, sau 40% -100% (TFL = ON), canalul 2 și canalul 3: 10% -100%
• Parametrii sondei de temperatură: 50K B = 3950
• Eroare termostatului pentru zonele de temperatură: în funcție de sonda de temperatură, în general 3-5%
• Viteza minimă de alarmare a opririi: 700-800 rpm

Caracteristici de funcționalitate:

• Control automat al temperaturii CPU-ului pentru a regla viteza ventilatorului
• Control manual al vitezei ventilatorului
• Suportă mai multe ventilatoare în paralel (cu un curent total de până la 5A)
• Funcție de monitorizare a stării ventilatorului cu avertizare sonoră și luminoasă în cazul în care ventilatorul se oprește
• Setările de control al temperaturii sunt ușor de efectuat

Funcționalitatea comutatorului de setare a funcțiilor:

TFL (Nr. 1): Setarea PWM a canalului de temperatură minimă, când starea ON, PWM-ul minim al FAN1 este de 40%, când este OFF, PWM-ul minim al FAN1 este de 20%.

TP1 TP2 (Nr. 2,3): Zonele de control al temperaturii ale canalului de temperatură sunt interpretate astfel (trebuie utilizată cu sonda de temperatură):

TP1 tTP2 tAccelerarea temperaturii tTemperatura maximă

OFF tOFF t35C t45C

ON tOFF t40C t55C

OFF tON t50C t70C

ON tON t60C t90C

BF1 BF2 (Nr. 4,5): corespunde comutatorului de funcție a alarmei de oprire FAN1 FAN2, când canalul corespunzător se defecteaza, controlerul va emite alarma cu sunet si lumina (lucreaza cu buzzle), alarma va fi eliminata automat cand ventilatorul isi reia rotatia. Daca BF1 și BF2 sunt deschise (ON), FAN1, FAN2 au unul sau ambele oprite, controllerul va emite alarma!
