Placa de dezvoltare cu relee, ESP8266, Programator USBASP, compatibila Arduino IDE

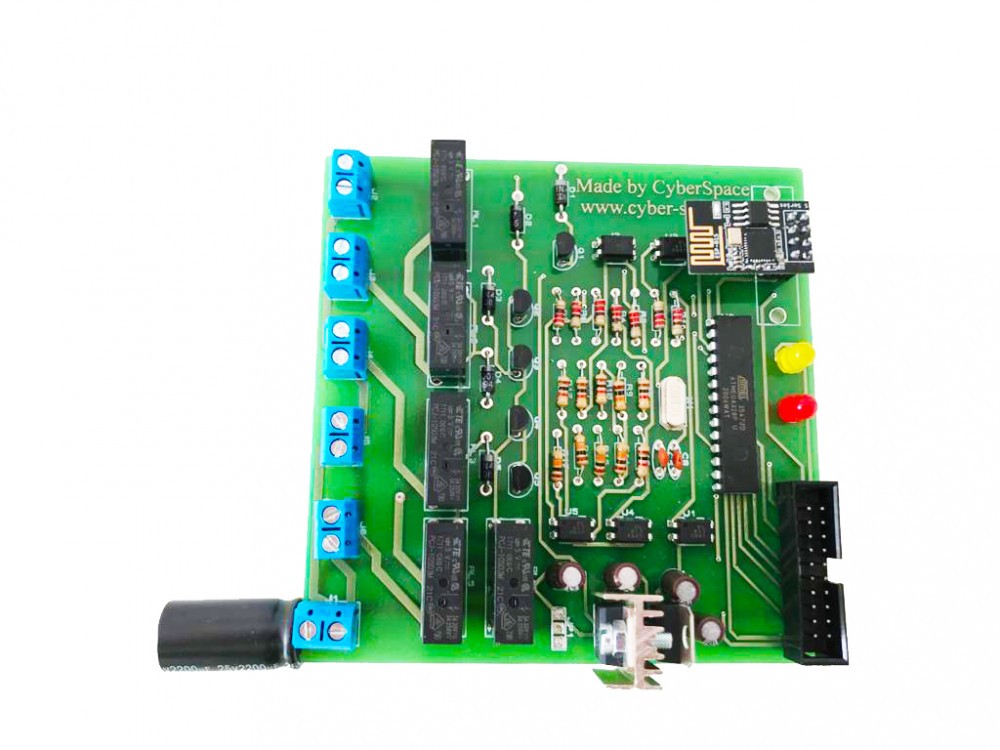

Placa de dezvoltare cu relee

Descriere :
Placa de dezvoltare realizate pe baza microcontrolerului ATMEGA328P-PU cu conexiune la internet ideala pentru proiectele de tip IOT, ce permite comandarea a 5 relee și interacțiunea cu alte module prin protocoalele de comunicatie dar și a pinilor I/O.

Resurse ale microcontrolerului:
– memorie EEPROM:  1KB
– memorie SRAM: 2 KB
– memorie Flash: 32 KB
– timere 8 biti: 2
– timere 16 biti: 1
– comparatoare: 1
-convertoare A/D: 6

Interfețe:
❖    debugWIRE
❖    I2C
❖    SPI
❖    UART

Circuite integrate:
– rezonator 32KHz pentru RTC
–  senzor te temperatura intern
– mod picoPower
– watchdog

Caracteristici:
– tensiune de alimentare: 9-12V
– tensiune de ieșire relee: egala cu tensiunea de alimentare
– posibilitate conectare la internet prin adaugarea modulului ESP-8266 ESP-01
– curent nominal relee: 3A
–  2 leduri
– pini 5V: 4
– pini GND: 4

Mediu de dezvoltare compatibil:
–  Arduino IDE
-compilarea trebuie făcută pentru placa Arduino UNO/ATMEGA328P-PU

Programator recomandat
–  USBASP

Program recomandat pentru incarcare hex
-AVR DUDESS

Harta pinilor
Accesul la pini se face printr-un conector AWP20. Conexiunea pinilor la microcontroler este următoarea:

AWP 20   Microcontroller
Pin 1  ->    Digital 7
Pin 2  ->    Analog 5
Pin 3  ->    GND
Pin 4 ->     Analog 4
Pin 5 ->     GND
Pin 6 ->     Analog 3
Pin 7 ->     GND
Pin 8 ->     Analog 2
Pin 9 ->     GND
Pin 10->    Digital 9
Pin 11->     5V
Pin 12->     Digital 8
Pin 13->     5V
Pin 14->     Digital 13
Pin 15->     5V
Pin 16->     Digital 12
Pin 17->      5V
Pin 18->      Digital 11
Pin 19->      RST
Pin 20->     Digital 10

Harta pinilor pentru comanda releelor

Releu    Microcontroller
1    ->     Digital 2
2    ->    Digital 3
3    ->    Digital 4
4    ->    Digital 5
5    ->     Digital 6

    Harta pinilor pentru comanda ledurilor

Led    Microcontroller
1    ->    Analog 0
2   ->    Analog 1

Dimensiuni
100 mm x 100 mm
