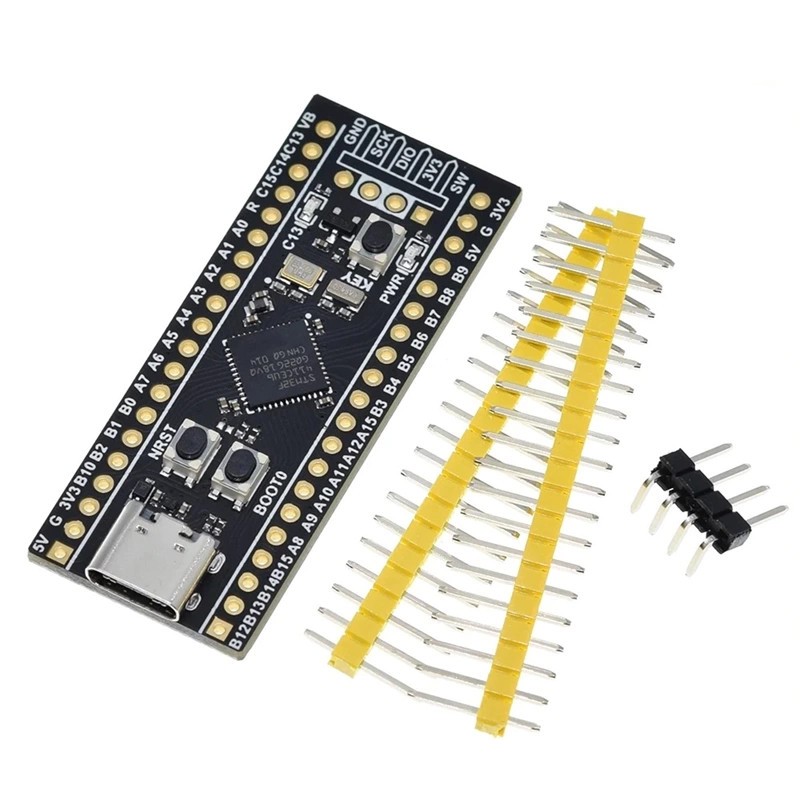

Placa de dezvoltare STM32F411CEU6 V1.2, cu suport pentru MicroPython si Arduino

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

1. Cristal de mare viteză 1.25MHZ și cristal de joasă viteză 32.768Khz 6PF

2. Utilizarea tehnologiei de aur imersat, trecerea treptată la tehnologia fără plumb, pinii sunt placati cu aur, mai ecologic

3. Pad-ul flash este rezervat pentru a oferi rutine USBDisk && FATFFS

4. La fabrică a fost programat bootloader-ul WeAct HID FW. Este o versiune specială de test de fabrică și nu se furnizează hex.

5. Suportă programare MicroPython, oferă firmware MicroPython utilizabil, fișierul de configurare vedeți linkul

6. Conectați, dar nu oferim răspunsuri tehnice!

7. Suportă programare Arduino, vezi Github pentru detalii pentru arduino_ Core_ STM32

8. Versiunea este V1.3 sau mai sus, există 3 butoane, buton reset, buton BOOTO și buton utilizator.

CUM SĂ INTRI ÎN MODUL ISP

Metoda 1: În stare pornită, apăsați și mențineți apăsat butonul BOOTO și butonul reset, apoi eliberați butonul reset și eliberați butonul BOOTO după 0.5 secunde.

Metoda 2: În stare oprită, apăsați și mențineți apăsat butonul BOOTO și eliberați butonul BOOTO 0.5S după pornire.

Modul DFU: Conectați doar computerul cu un cablu de date.

Dacă nu puteți identifica problema, puteți încălzi corespunzător cipul (25. C) și apoi intrați în modul thelSP

Modul port serial: Utilizați USB la port serial pentru a conecta PA9 și PA10 al plăcii de bază.

Software: STM32CubeProg.

WEACT HID FW BOOTLOADER

Fără USB la port serial, fără debugger, fără driver de computer, doar un cablu de date TYPE-C

Descărcare firmware

Pentru detalii, vezi Code Cloud | Soft / WeAct HID FW Bootloader

Cum să intri în bootloader-ul HID după scrierea în APP

Mențineți apăsat butonul KEY, apăsați butonul reset, LED-ul C13 clipește, eliberați butonul KEY pentru a intra

Metoda de intrare în bootloader-ul HID:

Apăsați și mențineți apăsat butonul < key >, porniți sau resetați din nou, și LED-ul C13 clipește pentru a elibera

Referința bootloader-ului APP intră stm321401_ test_ App 0x8004000.zip project

Descriere în limba engleză:

1.25MHZ high-speed crystal & 32.768Khz 6PF low-speed crystal

2. The use of immersion gold technology, gradually use of lead-free technology, pin headers are gold-plated, more environmentally friendly

3. Flash pad has been reserved to provide USBDisk && FATFFS routines

4. WeAct HID FW Bootloader has been programmed at the factory. It is a special factory test version and does not provide hex.

5. Support MicroPython programming, provide usable MicroPython firmware, configuration file see chain

6. Connect, but do not provide technical answers!

7. Support Arduino programming, see Github for details for arduino_ Core_ STM32

8. The version is V1.3 or above, there are 3 buttons, reset button, BOOTO button and user button.

HOW TO ENTER ISP MODE

Method 1: In the power-on state, press and hold the BOOTO key and the reset key, then release the reset key, and release the BOOTO key after 0.5 seconds.

Method 2: In the power-off state, press and hold the BOOTO key, and release the BOOTO key 0.5S after power-on.

DFU mode: Just connect the computer with a data cable.

If you cannot identify the problem, you can properly heat the chip (25. C) and then enter thelSP mode

Serial port mode: Use USB to serial port to connect the PA9 and PA10 of the core board.

Software: STM32CubeProg.

WEACT HID FW BOOTLOADER

No USB to serial port, no debugger, no computer driver, just a TYPE-C data cable

Firmware deunload

For details, see Code Cloud | Soft / WeAct HID FW Bootloader

How to enter HID Bootloader after writing to APP

Hold the KEY key, click the reset key, the LED C13 blinks, release the KEY key to enter

Enter the HID bootloader method:

Press and hold the < key > key, power on or reset again, and the C13 LED flashes to release

App enters bootloader reference stm321401_ test_ App 0x8004000.zip project
