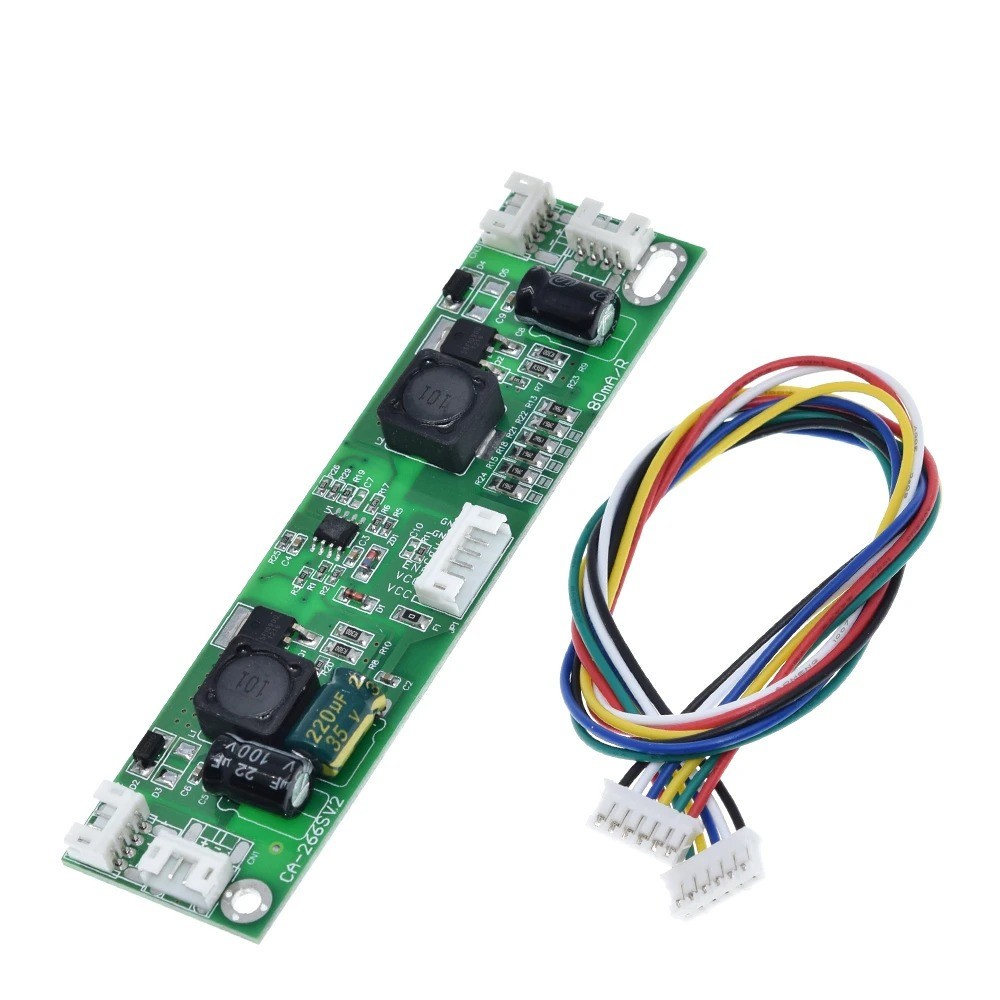

Placa retroiluminare TV LED universala, 32-65 inch, curent constant CA-266S

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

1. Condiția de alimentare la intrare: suportă intrare DC 10-28V

2. Tensiunea de ieșire: adaptare automată sub 88V (limită minimă pentru tensiunea de intrare, fără reducere de tensiune)

3. Curentul de ieșire: implicit 80mA. Crește curentul prin scurtcircuitarea rezistorului R22 R21 R18 R15 R24. Fiecare rezistor 80mA. Maxim 480mA.

4. Potrivit pentru bară de lumină: dimensiune mare 32inch -65 inch (tensiune maximă 88V)

5. Definiția interfeței de intrare: 1: alimentare 2: alimentare 3: control comutator ENA 4: semnal de ajustare a luminozității (dimmerare prin tensiune) 5: fir de împământare 6: fir de împământare

6. Definiția interfeței de ieșire: Este o interfață paralelă cu patru (++--) conexiuni. Definițiile sunt toate aceleași.

Funcție:

1. Cu protecție.

2. Tensiunea de ieșire: sub 88V automat.

3. Este convenabil să schimbați curentul. Există 6 rezistori de 1206 pe placa de bază. Un rezistor reprezintă 80mA, iar cel mai înalt 6 rezistențe complet conectate la 480mA.

4. Implicit este conectat doar 1 rezistor R13, curentul de ieșire este 80mA. Nu va arde banda de lampă. Dacă este prea întunecat, clipește sau pâlpâie, încercați să măriți curentul.

5. Fără sarcină nu va arde placa (în cazul în care nu există sarcină sau bară de lampă, tensiunea de ieșire va scădea la dimensiunea tensiunii de intrare, sau tensiunea de sarcină este mai mare de 88V, care de asemenea se va reduce la valoarea tensiunii de intrare).

6. Există 4 interfețe de ieșire, definiția comună pentru ++--. Conectând luminile pozitive din stânga și negative din dreapta ale pinului 2, acele 2 și 3 pot fi introduse direct în centru, iar acele 1 și 4 sunt libere.

Descriere în limba engleză:

1. Power supply condition input: support 10-28V DC input

2. Output voltage: automatic adaptation below 88V (minimum limit for input voltage, no depressurization)

3. Output current: the default 80mA. Increases the current by shorting the R22 R21 R18 R15 R24 resistor. Each resistor 80mA. Highest 480mA.

4. Suitable for light bar: large size 32inch -65 inch (maximum voltage 88V)

5. Input interface definition: 1: power supply 2: power supply 3:ENA switch control 4: brightness adjustment signal (voltage dimming) 5: ground wire 6: ground wire

6. Output interface definition: It is a four (++--) parallel interface. Definitions are all the same.

Function:

1. With protection.

2. Output voltage: below 88V automatic.

3. It is convenient to change the current. There are 6 of 1206 resistors on the motherboard. One resistor represents 80mA, and the highest 6 resistance fully connected to 480mA.

4. The default is only connected 1 R13 resistors, the output current is 80mA. It won't burn the lamp strip. If it's too dark, blinking, or flashing, please try to increase the current.

5. No load will not burn the board (in the case of no load or lamp bar, the output voltage will fall to the input voltage size, or the load voltage is higher than 88V that will also reduce to the input voltage value).

6. There are 4 output interface, the common definition for ++--. When connecting the left positive and right negative lights of the 2pin, the 2 and 3 needles can be inserted directly into the center, and the 1 and the 4 needles are empty.
