Protectie acumulator pentru sisteme Off-Grid

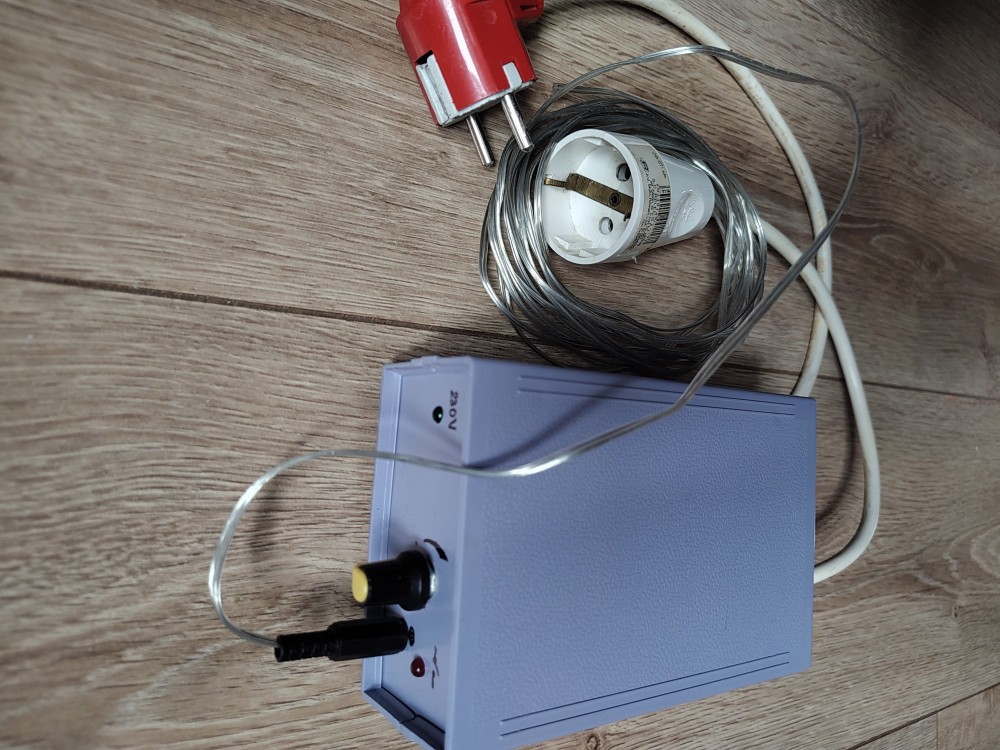

Acest releu l-am conceput pentru utilizarea la maximum a energiei date de panourile solare dintr-un sistem Off-Grid. El este si o protectie la cicluri repetate de incarcare-descarcare pentru bateria de acumulatori, marindu-i durata de viata. Atunci cand cerul este acoperit partial de nori puterea oferita de panourile fotovoltaice variaza foarte mult. In astfel de situatii, cand soarele straluceste, o parte din energie este oferita consumatorilor iar surplusul se duce in acumulatori. Dar cand acestia sunt incarcati la maxim surplusul de energie o acumulez sub forma calorica incalzind apa dintr-un boiler electric. Dar cand norii acopera soarele si energia data de panouri este insuficienta pentru a acoperi tot consumul, acest releu imi decupleza boilerul si il reconecteaza cand soarele straluceste din nou. Astfel se evita descarcarea acumulatorilor pentru a asigura incalzirea apei din boiler si evident prelungirea duratei de viata a lor. Acest releu se intercaleaza intre priza electrica si consumatorul de comandat ( boiler ) si poate fi montat atat pe perete cat si pe un suport orizontal. In principiu acest aparat este compus dintr-un releu fotoelectric ce comanda un releu de forta prin optocuplor. Contactele releului de forta suporta curenti de 30 A la tensiunea de retea ( 230 V c.a. ). Pentru protectia suplimentara a acestor contacte s-a montat in paralel cu acestea un circuit de stingerea arcului electric. Potentiometrul de fata frontala comanda actionarea releului la diverse intensitati ale luminii solare iar cele doua LED uri arata prezenta tensiunii la intrarea releului ( LED verde ) si respectiv la iesirea spre consumator ( LED rosu ). Senzorul fotoelectric ( fotorezistenta ) se poate fixa pe un geam al casei in interior sau poate fi scoasa si fixata pe unul din peretii casei. Legatura senzorului cu cablu se va face de catre client prin cositorire dar la solicitarea acestuia aceasta se poate realiza din start. Lungimea cablului oferit dintre senzor si releu este de 5 m dar acesta poate fi scurtat la lungimea dorita. Releul poate fi folosit si pentru comanda altor consumatori de putere care permit intreruperi de energie cum ar fi: un calorifer electric, un panou radiant, incalzirea elecrica de sub pardoseala sau chiar o masina de spalat rufe vase.
