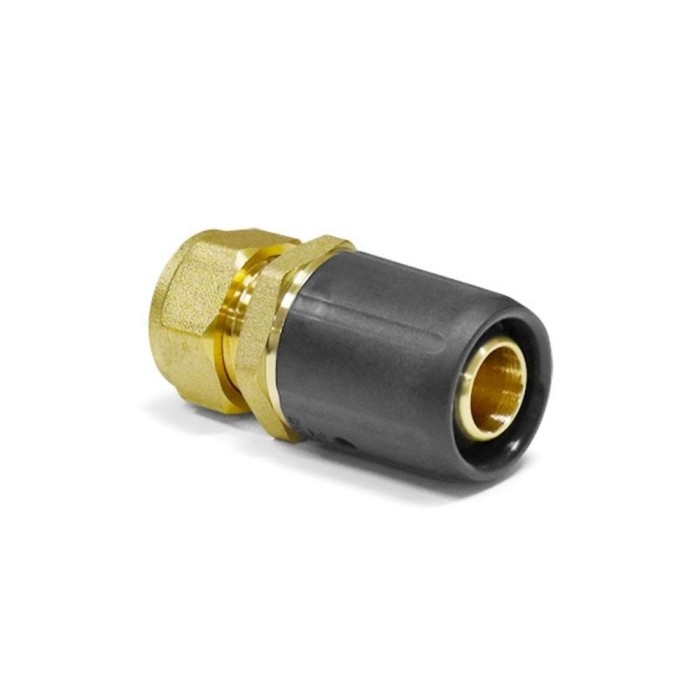

Racord cu fiting de tranziție la țeavă de cupru cu conexiune cu șurub 16 x 2 - 15 mm

Racord cu fiting de tranziție la țeavă de cupru cu conexiune cu șurub 16 x 2 - 15 mm

FĂRĂ PRESARE - DOAR ÎMPINGEȚI!

> Tăiere > Calibrare > Împingere > GATA


Avantaje:


• Nu este necesară unealtă de presare
• Manson exterior din plastic de înaltă performanță PA6 pentru siguranță maximă la impact
• Etanșare automată prin garnitură de etanșare EPDM cu tampon de siguranță mare
• Piese din alamă CW617N (CuZn40Pb2) în execuție grea pentru siguranță ridicată la montaj
• Coeficient de rezistență foarte bun (Zeta) pentru o pierdere de presiune mai mică
• Trecere liberă și aproape fără zgomote de curgere
• Toate materialele sunt sigure pentru utilizarea în apă potabilă și corespund listei pozitive UBA
• Două ferestre de control pentru verificarea adâncimii de inserție


Caracteristici:


   DVGW DW-8501DL0064

   Rezistență continuă: 10 bar / 70° C / 50 de ani

   Temperatura maximă de funcționare 95° C

Important:


Vă rugăm să folosiți exclusiv calibratorul nostru {product=Z52K1626} în gri pentru calibrare!


Domenii de aplicare:


   Instalații de apă potabilă

   Încălzire prin pardoseală / tavan

   Răcire prin pardoseală / tavan

   Conexiune radiator

   Aer comprimat fără ulei până la 10 bar

Certificări:


   DVGW (cu excepția robinetului cu bilă pentru încălzire)

   IMA

   EN ISO 21003

Instrucțiuni de montaj:


Cu fitingurile noastre puteți realiza rapid și fără unelte de montaj conexiuni de țevi.
Este necesară doar o foarfecă pentru țevi și un calibrator. Țeava compozită din aluminiu este tăiată la lungimea dorită cu o foarfecă pentru țevi.
Calibrarea este necesară pentru ca capătul țevii să fie din nou perfect rotund și debavurat după tăiere.
În același timp, prin calibrare se creează o teșitură. Astfel, fitingul poate fi introdus în țeavă fără a deteriora garnitura de etanșare.

   TĂIEREA ȚEVII

   Cu un instrument adecvat, tăiați țeava la lungimea dorită.
   Suprafața secțiunii trebuie să fie perpendiculară pe țeavă. Tăieturile oblice trebuie evitate.

   Ferăstraiele manuale și cu pânză, precum și uneltele tocite nu sunt potrivite pentru tăiere.

   CALIBRAREA ȘI DEBAVURAREA ȚEVII

   După tăiere, capătul țevii trebuie calibrat și debavurat.
   Pentru aceasta, calibratorul este introdus până la capăt în țeavă. Debavurarea se face prin rotirea calibratorului.
   Prin rotire, materialul este îndepărtat de pe partea interioară a țevii, astfel încât se formează un con pe țeavă,
   care facilitează introducerea fitingului și protejează astfel garnitura de etanșare de deteriorări.
   ATENȚIE: Folosiți exclusiv calibratorul nostru {product=Z52K1626} în gri pentru calibrare!

   MONTAJUL FITINGULUI

   Introduceți fitingul cu presiune adecvată și în direcție axială până la capătul țevii.
   Adâncimea corectă de inserție este recunoscută prin cele două ferestre de control integrate. Ambele ferestre de control trebuie să fie umplute de țeava albă.
   Fitingurile sunt pregătite din fabrică pentru montaj imediat, vă rugăm să nu folosiți lubrifianți suplimentari.

   VERIFICAREA FINALĂ

   Verificați fixarea țevii, țeava nu trebuie să mai poată fi scoasă.
   Asigurați-vă că efectuați o verificare a presiunii și etanșeității!

Notă:


Funcționarea perfectă a conexiunii de țeavă poate fi asigurată doar prin utilizarea fitingurilor cu țeava noastră compozită multistrat din aluminiu certificată DVGW.
Subliniem importanța ridicată a unei calibrări și debavurări corecte și profesionale cu un instrument adecvat.
Este vorba despre o conexiune care nu poate fi desfăcută!
Vă rugăm să vă asigurați înainte de a monta fitingul că țeava are lungimea dorită și că nu trebuie trase cleme de fixare sau altele asemenea peste țeavă.
