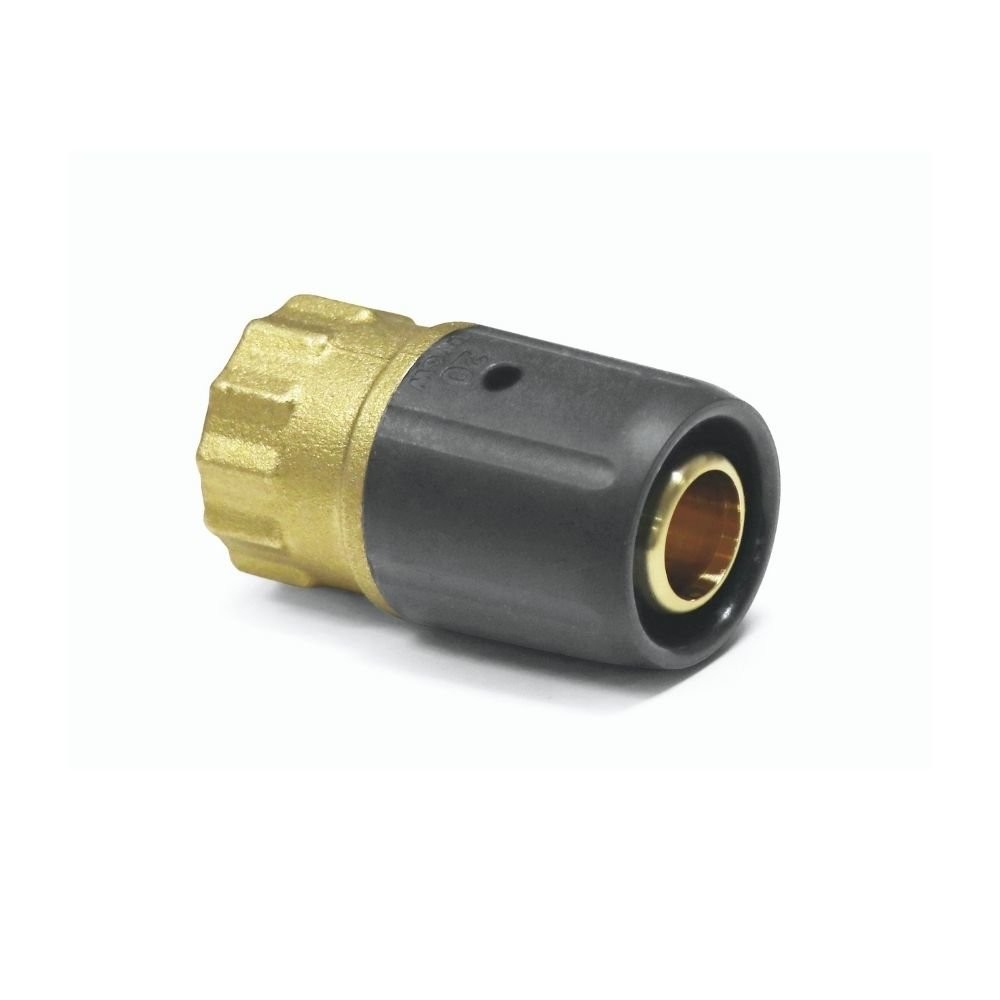

Racord de tranziție 20 x 2 la 3/4" IG

Racord de tranziție 20 x 2 la 3/4" IG

FĂRĂ PRESARE - SIMPLU DE ÎMBINAT!

> Tăiere > Calibrare > Îmbinare > GATA


Avantaje:


• Nu este necesar unelte de presare
• Manson exterior din plastic de înaltă performanță PA6 pentru siguranță maximă la impact
• Etanșare automată prin garnitură de pană EPDM cu tampon de siguranță mare
• Piese din alamă CW617N (CuZn40Pb2) în execuție grea pentru siguranță ridicată la montaj
• Coeficient de rezistență foarte bun (Zeta) pentru o pierdere de presiune mai mică
• Trecere liberă și aproape fără zgomote de curgere
• Toate materialele sunt sigure pentru utilizarea în apă potabilă și corespund listei pozitive UBA
• Două ferestre de control pentru verificarea adâncimii de inserție


Caracteristici:


   DVGW DW-8501DL0064

   Rezistență continuă: 10 bar / 70° C / 50 ani

   Temperatura maximă de funcționare 95° C

Important:


Vă rugăm să folosiți exclusiv pentru calibrare
calibratorul nostru {product=Z52K1626} în gri!


Domenii de aplicare:


   Instalații de apă potabilă

   Încălzire prin pardoseală / tavan

   Răcire prin pardoseală / tavan

   Conectare radiator

   Aer comprimat fără ulei până la 10 bar

Certificări:


   DVGW (cu excepția robinetului cu bilă pentru încălzire)

   IMA

   EN ISO 21003

Instrucțiuni de montaj:


Cu racordurile noastre de îmbinare puteți realiza rapid și fără unelte de montaj conexiuni de țevi.
Este necesară doar o foarfecă pentru țevi și un calibrator. Țeava compozită din aluminiu se taie la lungimea dorită cu o foarfecă pentru țevi.
Calibrarea este necesară pentru ca capătul țevii să fie din nou perfect rotund și debavurat după tăiere.
În același timp, prin calibrare se creează o fațetă. Astfel, racordul poate fi introdus în țeavă fără a deteriora garnitura de etanșare.

   TĂIEREA ȚEVII

   Cu un instrument adecvat, țeava trebuie tăiată la lungimea dorită.
   Suprafața secțiunii trebuie să fie perpendiculară pe țeavă. Tăieturile oblice trebuie evitate.

   Ferăstraiele de mână și ferăstraiele cu pânză, precum și uneltele tocite nu sunt potrivite pentru tăiere.

   CALIBRAREA ȘI DEBAVURAREA ȚEVII

   După tăiere, capătul țevii trebuie calibrat și debavurat.
   În acest scop, calibratorul este introdus până la capăt în țeavă. Debavurarea se realizează prin rotirea calibratorului.
   Pe partea interioară a țevii, prin rotire, se îndepărtează material, astfel încât să se formeze un con pe țeavă,
   care facilitează introducerea racordului și protejează astfel garnitura de pană de deteriorări.
   ATENȚIE: Pentru calibrare folosiți exclusiv calibratorul nostru {product=Z52K1626} în gri!

   MONTAREA RACORDULUI

   Introduceți racordul cu presiune adecvată și în direcție axială până la capătul țevii.
   Adâncimea corectă de inserție este recunoscută prin cele două ferestre de control integrate. Ambele ferestre de control trebuie să fie umplute de țeava albă.
   Racordurile sunt pregătite din fabrică pentru montaj imediat, vă rugăm să nu folosiți lubrifianți suplimentari.

   VERIFICAREA FINALĂ

   Verificați țeava pentru fixare fermă, țeava nu trebuie să mai poată fi scoasă.
   Realizați neapărat un test de presiune și etanșeitate!

Notă:


Funcționarea impecabilă a conexiunii de țeavă poate fi asigurată doar prin utilizarea racordurilor cu țeava noastră compozită multistrat din aluminiu certificată DVGW.
Subliniem importanța ridicată a unei calibrări și debavurări corecte și profesionale cu ajutorul unui instrument adecvat.
Este o conexiune care nu poate fi desfăcută!
Vă rugăm să vă asigurați înainte de montarea racordului că țeava are lungimea dorită și că nu trebuie trase cleme de fixare sau altele asemenea peste țeavă.
