RELEU cu SENZOR de PROTECTIE la SUPRACURENT si suprasarcina 5 Amperi REGLABIL

RELEU cu SENZOR de PROTECTIE la SUPRACURENT si suprasarcina 5 Amperi REGLABIL pana la 10A

Ideal pentru protectia retelei electrice sau a invertoarelor electrice

Montare foarte usoara si simpla

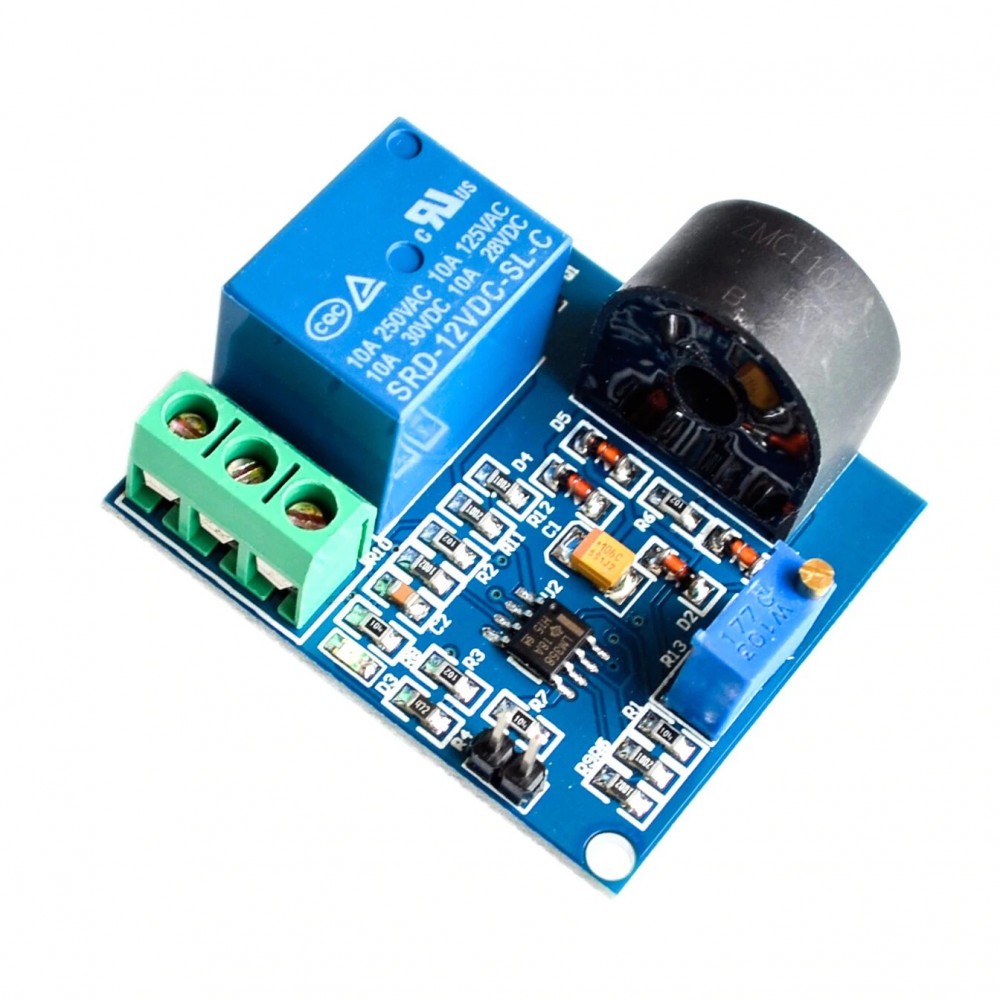

Modulul senzorului de protecție la supracurent de 5A folosește transformatorul de curent pentru a colecta semnale AC pentru a realiza ieșirea semnalului de releu după supracurent în intervalul 0-5A.

Releul de supracurent trage și eliberează releul de supracurent, utilizatorii pot folosi porturile COM, NC și NO ale releului pentru a controla conexiunea și deconectarea circuitelor externe pentru a obține protecție la supracurent.

Parametru:

Tensiune de alimentare: 12V curent continuu

Curent consumat de circuit: <20MA;

Gama de frecvențe de la care detecteaza supracurentii: 20Hz ~ 400Hz

Diametrul maxim al firului de detectare: 5,2 mm

Gauri de prindere 2: diametrul găurii este de 3 mm, distanța dintre găuri este de 52,5 mm

Mediu de lucru: -40 ~ 85 grade, 0-95% RH

Interval de detectare a curentului AC 0,3-5A

VCC: tensiune de lucru pozitivă

GND: tensiune negativă de lucru;

Punctul de protecție la supracurent este stabilit prin reglarea potențiometrului, unde reglarea în sensul acelor de ceasornic reduce curentul de detectare. Metode ca mai jos:

Treceți unul din firele de 220V curent alternativ prin transformatorul negru de curent de pe placa

Conectați VCC și GND la sursa de alimentare DC1 2V; reglați potențiometrul, atunci când se aude sunetul de tragere al releului (utilizați un multimetru pentru a măsura dacă COM și NO sunt conectate, dacă este conectat, releul a fost tras), apoi reduceți sau opriți curentul care trece prin conductorul supus încercării.

Acest releu vine din fabrica calipbrat pentru un curent maxim de 5A

Daca se vrea protectie la curenti mai mici atunci se va umbla la potentiometrul de pe placa

Dacă releul este eliberat în acest moment, înseamnă că a fost găsit punctul de protecție la supracurent.

Dacă releul nu este eliberat atunci când curentul care circulă prin conductorul testat este redus sau întrerupt, înseamnă că potențiometrul trebuie reglat pentru a găsi punctul de protecție la supracurent.
