RELEU de timp pentru motoare elctrice cu inversarea sensului de rotatie

RELEU de timp pentru motoare elctrice cu inversarea sensului de rotatie la scurgerea timpului

Modul de polaritate inversă a motorului de curent continuu 5 6 9 12V

Releu de întârziere DPDT reglabil în timp

2A Curent maxim pe motor

Caracteristici:

1.Foloseste materiale de înaltă calitate

2. Performanță stabilă și gamă largă de tensiuni

3.Ușor de utilizat și ușor de înțeles cablarea

4. Aspect rafinat și compact

5. Gamă largă de aplicații, potrivită pentru diverse ocazii industriale

Parametri: Tensiune de lucru: DC 5-13V

Curent de lucru:

5V rotație înainte: 4mm; Revers: 36ma

12V rotație înainte: 6ma; Revers: 44ma

Tensiune de sarcină: DC1-48V sau AC 85-265V

Curent de sarcină: maxim 2A

Timp maxim de rotație înainte: 5000 de secunde (până la 40000 de secunde pot fi obținute prin scurtcircuitarea suportului de lipit), în pași de 0,1 secunde Timp de inversare maxim: 5000 de secunde (până la 40000 de secunde pot fi atinse prin scurtcircuitarea suportului de lipit), în pași de 0,1 secunde Utilizare:

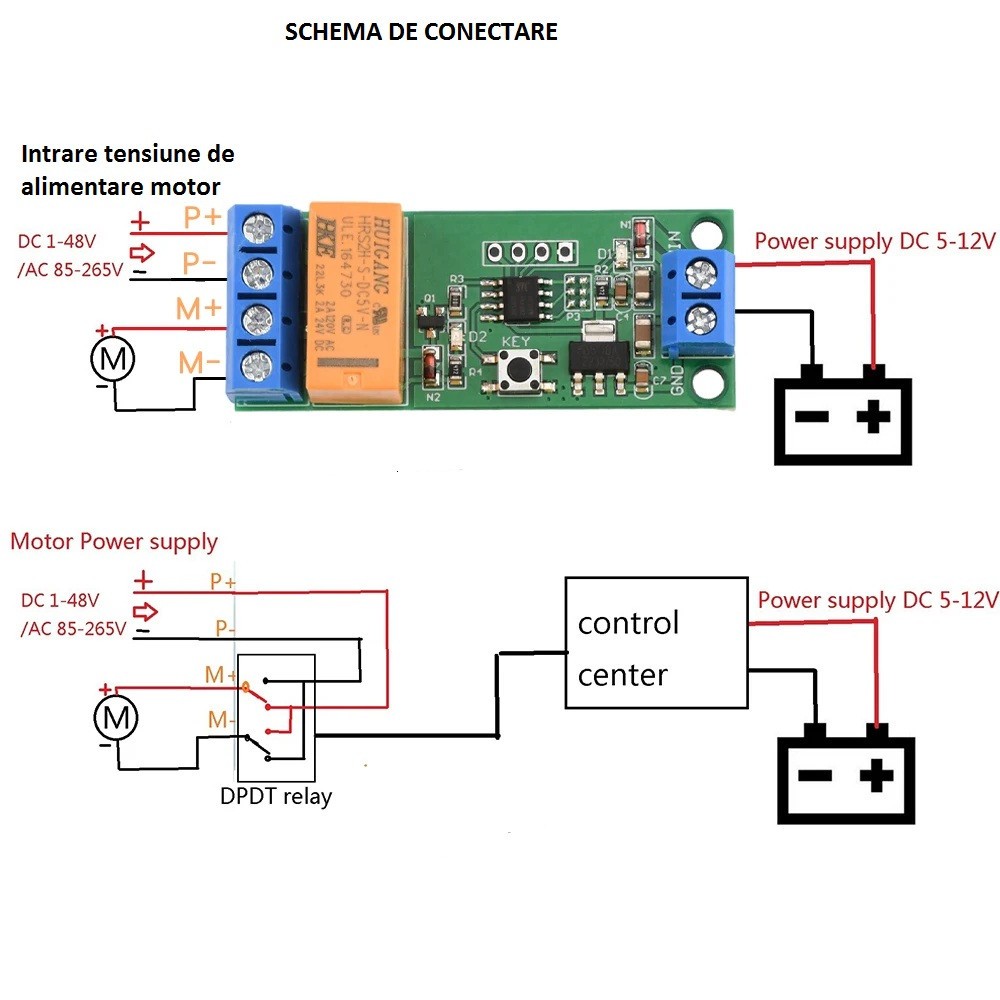

VIN este conectat la polul pozitiv al sursei de alimentare de lucru, iar GND este conectat la polul negativ al sursei de alimentare de lucru; P+ este conectat la polul pozitiv al sursei de alimentare a motorului, iar P - este conectat la polul negativ al sursei de alimentare a motorului. M+ este conectat la borna de intrare a motorului 1 (motorul nu face distincție între polii pozitivi și cei negativi), iar M - este conectat la borna de intrare a motorului 2. După pornire, D1 clipește de 3 ori și apoi se stinge, D2 se stinge , M+ iese pozitiv, M - iese negativ, iar motorul se rotește înainte;

După o întârziere de timp T1, D2 se aprinde, M+ iese negativ, M - iese pozitiv, iar motorul inversează;

După întârzierea timpului T2, D2 se stinge, M+ iese pozitiv, M - iese negativ, motorul se rotește înainte și așa mai departe. T1: reprezintă timpul de întârziere a rotației înainte, care este reglabil implicit de la 0,1 la 5000 secunde (în pași de 0,1 secunde).

O întârziere de 1-8 ori poate fi setată prin intermediul padului (până la 40000 de secunde) T2: Se referă la timpul de întârziere inversă, care este reglabil implicit de la 0,1 la 5000 secunde (în trepte de 0,1 secunde). O întârziere de 1-8 ori poate fi setată prin intermediul padului (până la 40000 de secunde)
