Releu radio cu telecomanda, E-LOCKS, tip RC5B, 433 Mhz, 7 moduri de

Modul releu cu un canal controlat radio cu o telecomanda la frecventa de 433 MHz. Releul are 7 moduri de functionare: momentary (jog), self-locking (latched), interlocking (toggle), actionare cu timer 5, 10, 15 si 20 secunde.
In mod momentary (jog), releul este actionat atata timp cat butonul de pe telecomanda este tinut apasat. Astfel, in modul Normally Open NO/COM, la actionarea butonului telecomenzii, releul inchide circuitul atata timp cat butonul este apasat. In modul Normally Closed NC/COM, la actionarea butonului telecomenzii, releul deschide circuitul atata timp cat butonul este apasat.|
In mod self-locking (latched), releul actioneaza la apasarea butonului telecomenzii si ramane actionat si dupa ce butonul telecomenzii a fost eliberat. Daca se actioneaza inca o data butonul telecomenzii, releul trece in starea opusa (dezactivat).
In mod interlocking (toggle), comutarea releului dintr-o stare in alta se face prin actionarea a doua butoane. Pentru aceasta, se pot folosi doua telecomenzi cu un buton, o telecomanda cu doua butoane. Daca folosim o telecomanda cu un singur buton, acelasi buton va fi folosit pentru comutare releului dintr-o stare in alta, practic releul va functiona in mod latched.
Alimentarea se efectueaza cu 12 V curent continuu, conductorul "+12V" se conecteaza la borna +VCC si "-12V" la borna -GND.
Releul lucreaza in curent continuu, maxim 30V si in curent alternativ maxim 250 V. Curentul maxim este de 10A.
Raza de actiune in spatiul fara obstacole este de aproximativ 50 m. Orice obstacol intre telecomanda si modulul cu releu scurteaza distanta de actionare.
Poate fi utilizat pentru integrarea cu sistemele de acces, actionarea motoarelor electrice de la distanta, aprinderea sau stingerea becurilor si orice aplicatie similara, in curent alternativ sau continuu, in limita unui curent maxim de 10A.

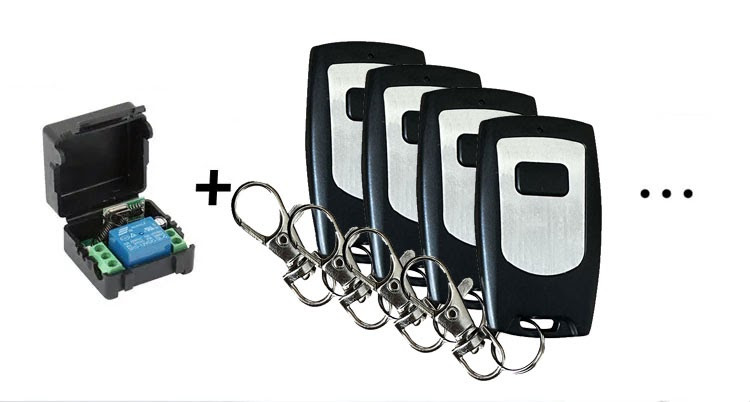

Se pot utiliza pana la 12 telecomenzi pentru actionarea releului.

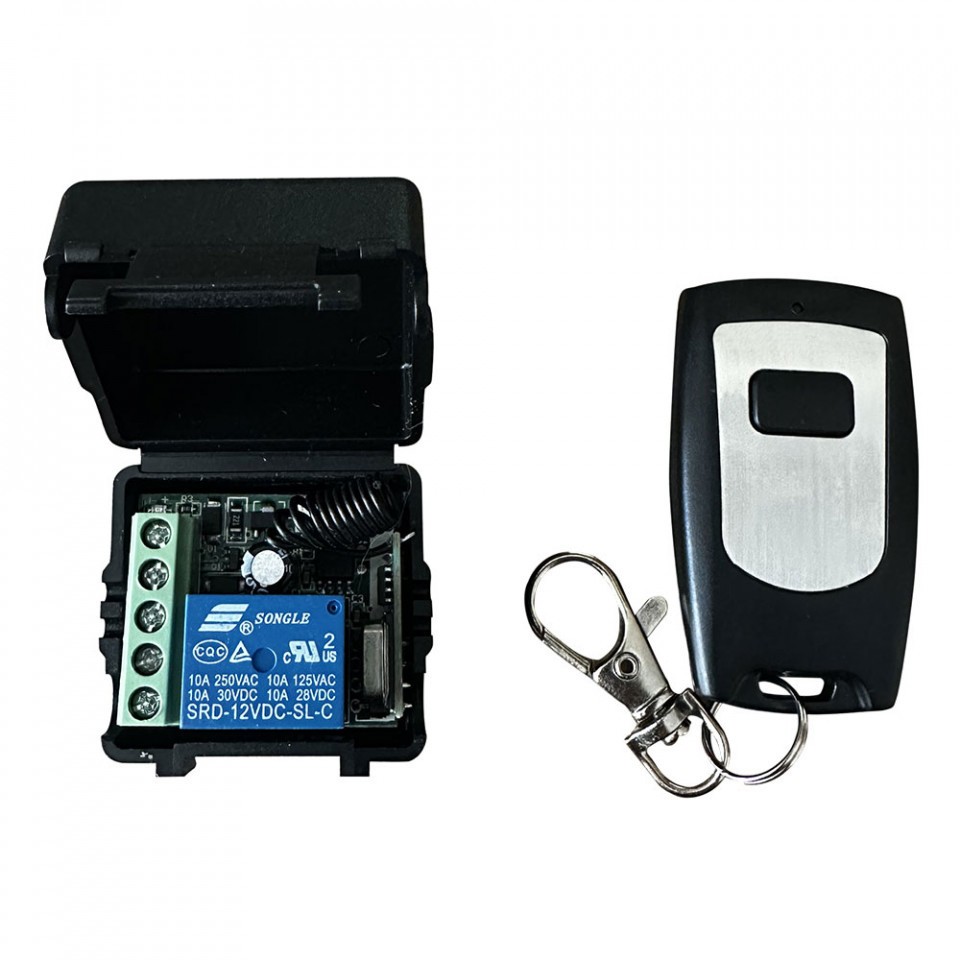

Setul include: un modul radio cu releu, carcasa, telecomanda cu un buton.

Caracteristici:

Frecventa: 433 MHz
Alimentare modul: 12V curent continuu
Alimentare telecomanda: 2 baterii CR2016, incluse
Funtionare releu: 10A/250V AC, 10A/125V AC, 10A/30V DC, 10A/28V DC
Temperatura de lucru: +40grC ~ +80 grC
Distanta de actionare: maxim 50m, in camp deschis

Descrierea programarii:

1. Asociere telecomanda in modul momentary (jog)

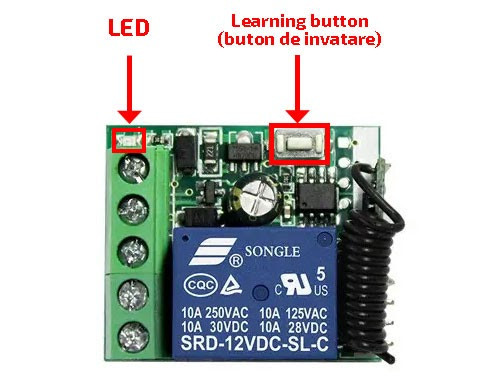

   Apasati o data butonul de invatare de pe placa de control, iar indicatorul LED va clipi o data. Dupa ce indicatorul LED se aprinde, apasati butonul de pe telecomanda care trebuie sa fie imperecheata, iar indicatorul LED de pe placa de control va clipi de 3 ori, indicand faptul ca telecomanda a fost imperecheata cu succes.

2. Asociere telecomanda in modul self-locking (latched)
   Apasati butonul de invatare de pe placa de control de doua ori succesiv, iar indicatorul luminos LED va clipi de doua ori. Dupa ce indicatorul luminos LED este aprins, apasati butonul de pe telecomanda care trebuie imperecheata, iar indicatorul luminos LED de pe placa de control va clipi de 3 ori, indicand ca telecomanda a fost imperecheata cu succes.

3. Asociere telecomanda in modul interlocking (toggle)
   Apasati butonul de invatare de pe placa de control de trei ori , iar indicatorul luminos LED va clipi de 3 ori. Dupa ce indicatorul luminos LED este aprins, apasati butonul "A" de pe telecomanda care trebuie sa fie imperecheata, iar indicatorul luminos LED de pe placa de control va clipi de 3 ori continuu, apoi apasati butonul "B" de pe telecomanda, iar indicatorul luminos LED de pe placa de control va clipi de 3 ori, indicand ca imperecherea codurilor celor doua butoane a fost realizata cu succes.

4. Asociere telecomanda in mod cu timer de 5 secunde
   Apasati butonul de invatare de pe placa de comanda de patru ori succesiv, iar indicatorul LED va clipi de 4 ori. Dupa ce indicatorul LED este aprins, apasati butonul de pe telecomanda care trebuie imperecheat, iar indicatorul LED de pe placa de control va clipi de 3 ori, indicand ca imperecherea telecomenzii a fost realizata cu succes.
5. Asociere telecomanda in mod cu timer de 10 secunde
   Apasati butonul de invatare de pe placa de comanda de cinci ori succesiv, iar indicatorul LED va clipi de 5 ori. Dupa ce indicatorul LED este aprins, apasati butonul de pe telecomanda care trebuie imperecheat, iar indicatorul LED de pe placa de control va clipi de 3 ori, indicand ca imperecherea telecomenzii a fost realizata cu succes.
6. Asociere telecomanda in mod cu timer de 15 secunde
   Apasati butonul de invatare de pe placa de comanda de sase ori succesiv, iar indicatorul LED va clipi de 6 ori. Dupa ce indicatorul LED este aprins, apasati butonul de pe telecomanda care trebuie imperecheat, iar indicatorul LED de pe placa de control va clipi de 3 ori, indicand ca imperecherea telecomenzii a fost realizata cu succes.
7. Asociere telecomanda in mod cu timer de 20 secunde
   Apasati butonul de invatare de pe placa de comanda de sapte ori succesiv, iar indicatorul LED va clipi de 7 ori. Dupa ce indicatorul LED este aprins, apasati butonul de pe telecomanda care trebuie imperecheat, iar indicatorul LED de pe placa de control va clipi de 3 ori, indicand ca imperecherea telecomenzii a fost realizata cu succes.
8. Metoda de stergere a codurilor (telecomenzilor):
   Apasati butonul de invatare de pe panoul de control de 8 ori consecutiv pentru a sterge automat toate telecomenzile care au invatat codul de imperechere. Dupa stergere, telecomenzile care au invatat initial codul de imperechere nu vor mai fi controlate.
