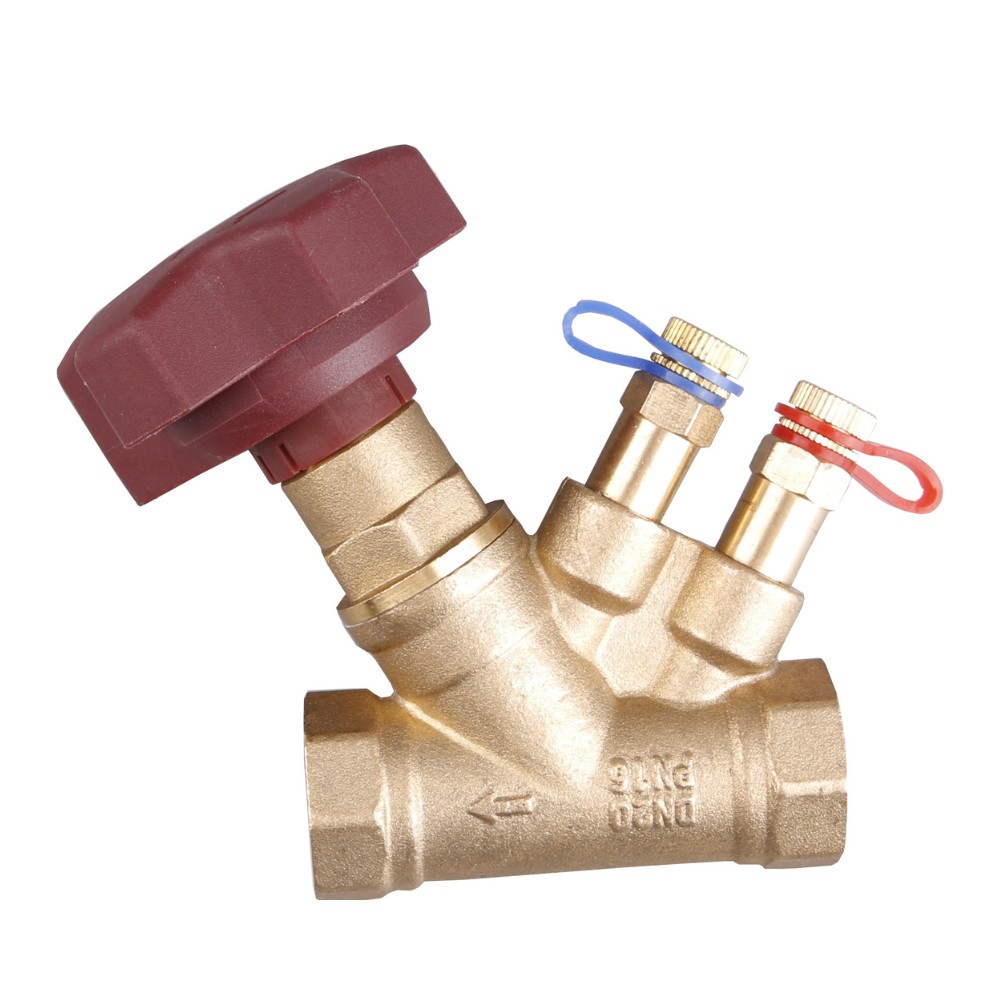

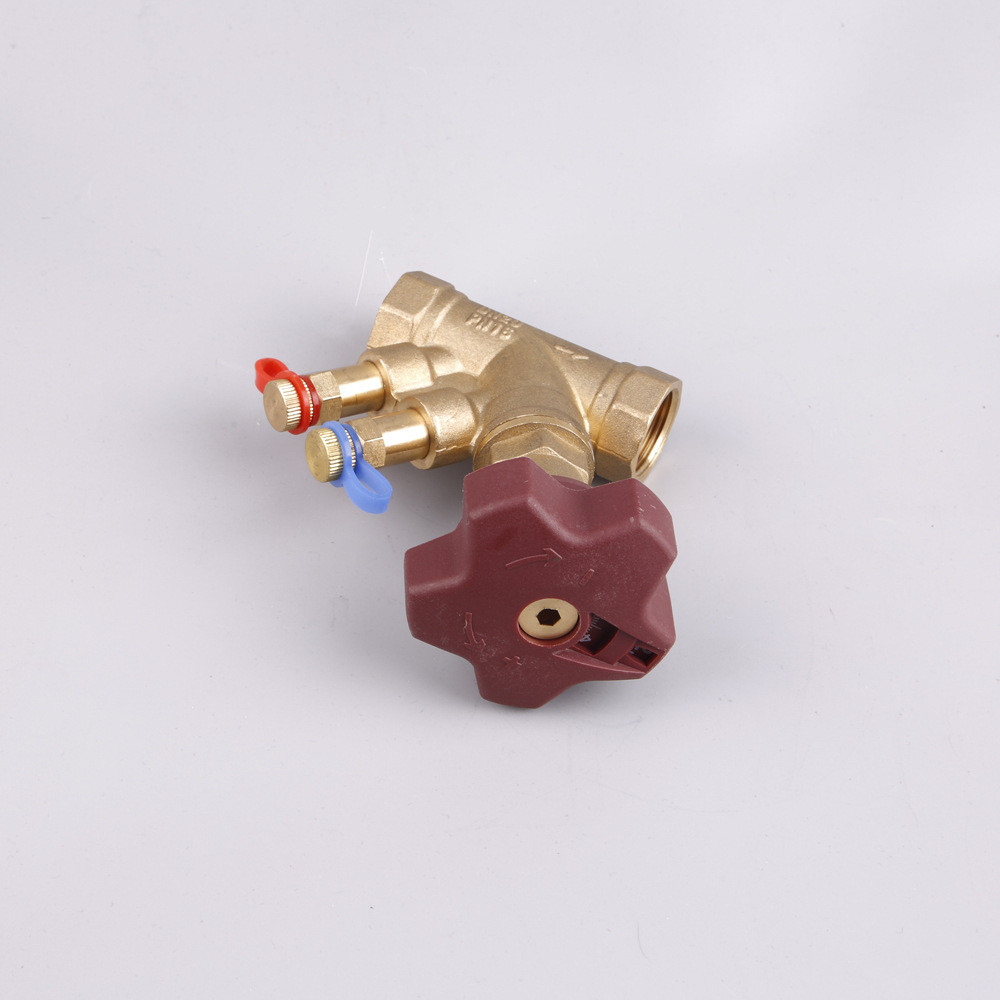

Robinet reglare debit coloane , cu prize de masurare, scaun inclinat, DN 20

Prezentare generala

Robinet reglare debit coloane, cu prize de masurare, scaun inclinat, consta dintr-un regulator de presiune tip diafragma, filtru de intrare apa, robinet de oprire si supapa antiretur. Este instalat pe conducta de alimentare cu apa a sistemului inchis de incalzire sau racire, mentinand automat presiunea sistemului la valoarea setata si asigurand ca apa nu revine cand presiunea sistemului de alimentare cu apa scade sau exista lipsa de apa. Cea mai mare caracteristica a sa este reglarea vizuala, presiunea necesara putand fi setata inainte de instalarea valorii. In mod normal, atunci cand sistemul este alimentat cu apa, supapa va reumple automat apa si va preveni refluxul cand presiunea scade in functie de schimbarea presiunii apei in sistem.

Caracteristici:

• Performanta de reglare ideala;
• Functie excelenta de inchidere;
• Afisare precisa a starii deschise la 1/10 de tur;
• Curba caracteristica teoretica a debitului este o curba caracteristica procentuala egala;
• Coeficientul de debit corespunzator este corespunzator fiecarui cerc complet. Atat timp cat diferenta de presiune dintre cele doua capete ale supapei este masurata in timpul punerii in functiune;
• Designul special al miezului supapei, performanta buna de etansare, intretinere usoara, etc.;
• Duza de masurare a presiunii autoetansanta la presiune inalta, masurarea presiunii fiind comoda;
• Duza de masurare a presiunii este amplasata la ambele capete ale gaurii placii de fixare pentru a asigura o testare mai precisa a diferentei de presiune;
• Miezul supapei si tija sunt la un unghi de 60 de grade fata de axa valvei, ceea ce imbunatateste mecanica fluidelor ale mediului.
• Etansarea este realizata cu un inel de etansare special din EPDM tip "O" pentru a asigura lipsa de scurgeri, iar manerul se roteste usor.

Standard tehnic:

• Presiune normala: PN≤1.6MPa
• Mediu de lucru: Apa, amestec de etilen glicol
• Procentaj maxim de glicol: 50%
• Temperatura de lucru: -20℃~120℃
• Extremitatea conexiunii: Filet femeie 1/2"~2"
• Extremitatea portului de testare: Filet femeie G 1/4"
• Rotiri ale volantului: 7 rotiri
• Precizie de reglare: ±10%
