Sablon mobila PAL frezare FUDJ System32mm SNIPER MINI v.5.1

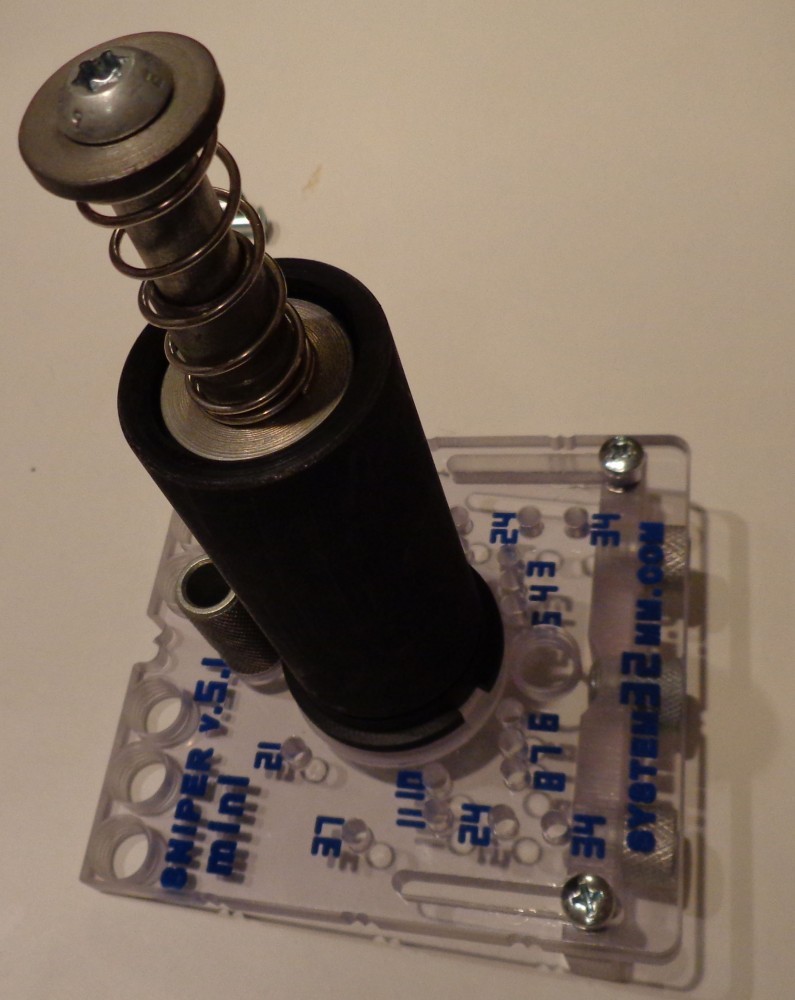

Sablon de frezare "SNIPER MINI" versiunea 5.1

Difera fata de versiunea normala 5 prin faptul ca este mult mai mic avand decat 2 distante laterale stanga-dreapta predefinite !

A. Se utilizeaza pentru :

a. frezare pentru oala balama pentru orice producator pana la un diametru maxim (inclusiv) de 35mm.
b. frezare pentru demontabili de mobila :
Hafele Tab 20 HC
Hafele Minifix 12 si Minifix 15
Hafele Minifix 15 Carbogloss
Hafele Rafix 20
Hafele Rafix 20 Tab
Hafele Tab 18
Hafele Rasant-Tab
Hafele Slimfix
Hafele Onefix
Hafele Pushfix
Hettich Rastex 12 si Rastex 15
Hettich VB 35 ? VB 35 M
Hettich VB 135
Hettich VB 54
Hettich Everfix
... si alte modele (cum ar fi Blum 25mm)

B. Parametrii :

Diametrul maxim al frezelor folosite - pana la 35mm inclusiv
Diametrul tijei frezelor folosite poate fi : 8mm , 10mm si 12mm in functie de mandrina de prindere . Vine echipat cu mandrina si freze de 8mm !!!
Sfat : folositi freze cu "dinti" si/sau "varf" scurte (mici)
Sablonul are opritor ajustabil. Este posibil sa setati distante standard sau sa va setati o distanta proprie.

Distantele standard sunt urmatoarele :
1. De la 3mm la 8mm - distante pentru frezarea balamalelor ; in mod similar ca la Blum : 20,5mm , 21,5mm , 22,5mm , 23,5mm , 24,5mm , 25,5mm
2. Distanta de frezare pentru carcase demontabili (Hafele Rafix sau Hettich VB 35) - 8mm, 9mm, 10mm, 11mm.
3. Distanta de frezare pentru carcase demontabili (Hafele Minifix sau Hettich Rastex) - 24m, 34mm.
4. Distanta laterala stanga-dreapta poate avea 2 valori presetate : 21mm si 37mm !

C. Specificatii tehnice :

Material: Polycarbonate sau acryl (turnate) + metal placat

D. Sablonul are in componenta urmatoarele :

1. Corpul sablon de frezare - 1 buc.
2. Statia mobila de fixare - 1 buc.
3. Componente limitator de oprire :
3.1. Surub cu aripioare DIN316 M5x25 AF zinc. - 2 buc.
3.2. Saiba, DIN433 M5 zinc. - 4 buc.
3.3 Piulita patrata, DIN562 M5 zinc. - 2 buc. (sunt fixate in limitatorul de oprire al sablonului)
4. Tija in care se introduc freze de diametru 8 mm (cu rulmenti presati) - 1 buc.
5. Carcasa cu rulmenti presati - 1 buc.
6. Flansa mare - 1 buc.
7. Flansa mica - 1 buc.
8. Adaptor (pentru freze cu dimensiuni mai mari de 50mm) - 1 buc.
9. Arc - 1 buc.
10. Surub M8x20 DIN7984 gr. 8,8 zinc. TORX - 1 buc.
11. Bucse din otel 45, M14x2 :
11.1. diametru 10mm , L=38mm - 1 buc
11.2 diametru 8mm, L=18mm - 3 buc
11.3 diametru 5mm, L=18mm - 1 buc
12. Cleste fixare clopot - 1 buc
13. Freze cu tija de 8mm marca Tideway :
13.1 diametru D=15mm - 1 buc
13.2 diametru D=20mm - 1 buc
13.3 diametru D=35mm - 1 buc
14. Opritor - surub manson M4 Ø5h30 Hafele (267.00.916) - 3 buc

Setul include doar o singura tija (de diametru 8mm)!
Puteti sa comandati in plus tije cu diametre de 8mm , 10mm sau 12mm.

TOTAL= 770 ron

!! Trebuie tinut cont ca acest sablon este proiectat in principal pentru frezare dar poate asigura cu cateva artificii si operatiunile de gaurire necesare pentru demontabili, dibluri si ericsoane ; pentru obtinerea unor rezultate maxime este recomandat sa fie folosit impreuna cu unul din cele 2 sabloane (Termite v.5 sau Termite Mini v.5 - vezi licitatiile mele pentru detalii)
