Sablon mobila pentru demontabili Blum si Hafele Tofix 25 pal 36mm

Sablonul asigura urmatoarele operatiuni :

a. marcarea locului la 37mm de marginea placii de PAL pentru frezarea de 25mm pentru carcasa demontabilului de la Blum (astfel incat "sa iasa" in afara cantul ABS de grosime 2mm) ; marcarea se face prin gauri de diametru 4mm folosind un marcator special sau eventual prin burghiu de 4mm pentru lemn
b. gaurirea directa (gaura diametru 5mm) la distanta de 9mm in cant pentru tija demontabilului ; gaurirea se face prin rulmenti de diametru 5mm.

Cotele de gaurire / frezare pentru instalarea demontabilului Blum :
a. pentru carcasa :
adancime = 12mm
diametru = 25mm
distanta fata de marginea placii = 37mm (pentru "a iesi" in afara cantul ABS de grosime 2mm)
b. pentru tija (in mijlocul cantului) :
adancime = 27mm
diametru = 5mm

PRET = 190 RON (citeste mai jos neaparat !)

! ATENTIE !

Dupa cum se observa din imagini o sa aveti nevoie sa marcati locul pentru frezarea de 25mm .
Orificiul prin care se face marcarea are diametrul de -4mm.
Pentru o marcare cat mai precisa trebuie folosit un punctator automat (vezi poza) = 40 ron, sau unul fix gen cum ar fi un burghiu pentru lemn de diametru 4mm

Sablonul :

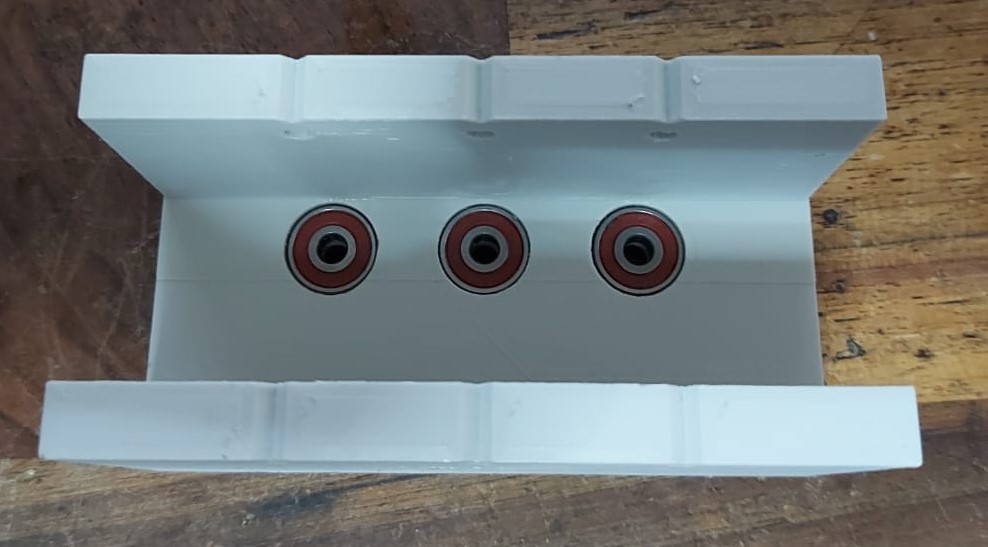

- este facut la imprimanta 3D din plastic robust ; nu zgaraie lemnul.
- este pentru placi de PAL/MDF grosime 36mm (sau pal de 18mm dublat).
- are forma H
- lungimea totala a sablonului este de 114mm;
- in partea centrala are 3x gauri de 5mm (cate 2 rulmenti cu diametru interior de 5mm pentru fiecare gaura) : pentru gaurire in cant ; distanta intre gauri 27mm
- atat pe partea superioara cat si inferioara exista cate 3 gauri prin care se marcheaza cu ajutorul unui punctator distanta de 37mm de la marginea placii
- in dreptul fiecarei gauri exista si semne cu ajutorul carora se poate lucra si la semn trasat pe placa de lucru (nu la capetele placii)
- distanta de la capete la prima gaura este 30mm, iar gaura din mijloc este la 57mm fata de ambele laterale

Suplimentar aveti nevoie de urmatoarele lucruri :
- freza diametru 25mm
- burghiu pentru metal diametru 5mm
- limitator de adancime pentru 5mm

PENTRU ORICE INTREBARI SI CLARIFICARI VA ROG INTREBATI PE SITE SAU PE MAIL SAU TELEFONIC. RASPUND IN TIMP FOARTE SCURT !
