Sablon mobila plastic pentru minifix rafix dibluri

Sablon mobila plastic pentru minifix rafix dibluri

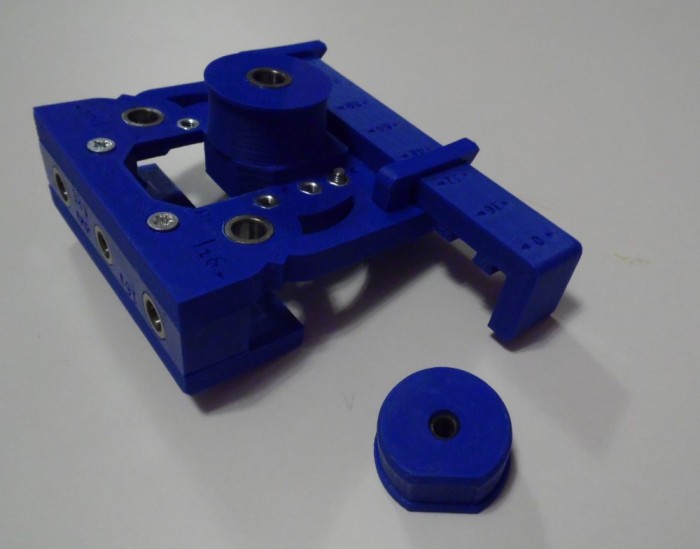

Sablon pentru frezare si gaurire directa.
Este facut din plastic ABS dur pe imprimanta 3D - cotele sunt precise pe toate axele ; nu trebuie facute calcule doar se modifica
schema de lucru. Nu zgaraie placa de PAL.
Are un clopot de gaurire in care se introduc frezele de 15mm sau 20mm incluse, si care trebuie sa aiba 8mm diametrul tijei.
Frezele trebuie sa aiba o tija cu o distanta de lucru de cel putin 40mm.
Se poate lucra cu PAL de 16mm sau 18mm grosime, prin invartirea cu 180 de grade a componentei dreptunghiulare care contine cele 3 bucsi - se mareste
distanta cu 1mm; partea inferioara a sablonului are si ea tot o diferenta de 1mm pentru a putea jongla intre 16 si 18mm.
Partea superioara a sablonului are diferite ghidaje care se fixeaza in suruburi.

Operatiuni :
- minifix15 la distanta de 24 sau 34mm
- rafix20 la distanta de 9,5mm
- 4 gauri de 8mm pentru dibluri de lemn : 2 pentru cant si 2 pentru gaurirea in planul din imediata apropiere a cantului
- 1 gaura de 7mm pentru canalul tijei de minifix15
- componenta care contine o gaura de 5mm pentru tija de minifix sau rafix.

Permite gaurirea in cant si in planul din imediata apropiere a cantului.
Sablonul permite atat utilizarea "din mana" cat si folosind cleme de prindere rapida.
Sablonul are un limitator de distanta care se fixeaza rigid si care poate fi montat in ambele laterale dupa necesitate. Acesta asigura urmatoarele
distante fata de laterala : 0, 16, 32, 48, 64, 80, 96, 112mm.

PRET = 550 RON

Suplimentar este nevoie de :

- freze de 15mm si 20mm
- 2x burghiu 8mm pentru metal (dibluri lemn)
- 1x burghiu 7mm pentru metal (canal tija minifix)
- 1x burghiu 5mm pentru metal (tija minifix sau rafix)
- limitatoare de adancime (35ron_set de 8 limitatoare sau 5ron_limitator de 8mm/6mm)
