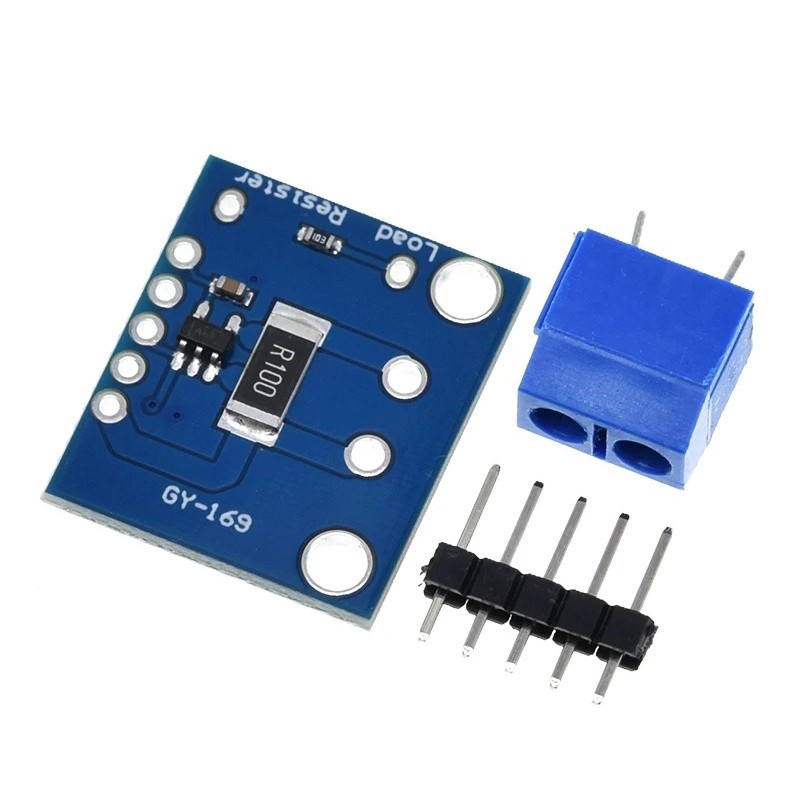

Senzor de curent analogic GY-169 INA169, convertor de inalta rezolutie Arduino

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

INA169 este un monitor de șunt monopolar de înaltă tensiune.

Aceste dispozitive au o gamă largă de tensiune comună de intrare, caracteristici de viteză înaltă și curent de repaus scăzut, și sunt ambalate în SOT-23 mic, aplicabile pe scară largă în diverse aplicații.

Tensiunea comună de mod de intrare și tensiunile de alimentare sunt independente una de cealaltă, iar gama de tensiune a INA 169 este de 2.7V până la 60V.

Curentul de repaus este doar de 60uA, permițând alimentarea să fie conectată la fiecare parte a șuntului de măsurare a curentului cu o eroare foarte mică.

Dispozitivul poate converti o tensiune de intrare diferențială într-un curent de ieșire.

Acest curent este convertit înapoi în tensiune folosind o rezistență de sarcină externă, care poate seta o gamă de câștig de peste 1 la 100.

Deși circuitul este proiectat pentru măsurarea șuntului, este de asemenea foarte potrivit pentru măsurare și conversie de nivel în aplicații creative.

PARAMETRU:

Tensiune de intrare: 2.7-60V

Precizie: +0.5%

Metoda de inducție: capăt înalt

Temperatura de operare: -40 °C~ +85 °C

Dimensiune placa: 23.0mm * 19.50mm

CARACTERISTICĂ:

Circuit complet de măsurare a curentului de înaltă parte monopolar

Gamă largă de alimentare și gamă comună de mod

Tensiune de intrare de 2.7V la 60V

Alimentare independentă și tensiune comună de mod de intrare

Setare unică a câștigului de rezistență

Curent static scăzut: 60uA (valoare tipică)

DEFINIȚIE PIN:

VCC: polul pozitiv al alimentării

GND: catodul de alimentare

OUT: curent de ieșire

VIN+: tensiune de intrare pozitivă

APLICAȚIE:

Măsurarea șuntului

Automobil, telefon, computer

Sistem de baterii portabile și de rezervă

Încărcător de baterii

Managementul energiei, telefon mobil

Sursă de curent de precizie

Descriere în limba engleză:

INA169 is a high side monopole shunt monitor.

These devices have wide input common mode voltage range, high speed and low quiescent current characteristics, and are packaged with small SOT-23, widely applicable to various applications.

The input common mode and power supply voltages are independent of each other, and the voltage range of INA 169 is 2.7V to 60V.

The quiescent current is only 60uA, allowing the power supply to be connected to either side of the current measuring shunt with very little error.

The device can convert a differential input voltage into a current output.

This current is converted back to voltage using an external load resistor, which can set a gain range of more than 1 to 100.

Although the circuit is designed for shunt measurement, it is also very suitable for measurement and level conversion in creative applications.

PARAMETER:

Voltage input: 2.7-60V

Accuracy: +0.5%

Induction method: high-end

Operating temperature: -40 °C~ +85 °C

Plate size: 23.0mm * 19.50mm

CHARACTERISTIC:

Complete single pole high side current measuring circuit

Wide power supply and common mode range

Input voltage 2.7V to 60V

Independent power supply and input common mode voltage

Single resistance gain setting

Low static current: 60uA (typical value)

PIN DEFINITION:

VCC: positive pole of power supply

GND: power cathode

OUT: output current

VIN+: positive input voltage

APPLICATION:

Shunt measurement

Automobile, telephone, computer

Portable and backup battery system

Battery charger

Power management, mobile phone

Precision current source
