Set complet ROBOTICA MECATRONICA ROBOT cu autoghidare dupa linie neagra
Este un kit complet pentru pasionatii de robotica si electronica
Dupa asanblare robotol se va ghida si va inainta singur dupa orice linie neagra desenata.
Se monteaza si se manipuleaza foate usor de catre pasionati
Piesele se monteaza usor si facil fiecare piesa avand desenat locul ei pe cablajul imprimat impreuna cu valoarea ei astfel nefiind situatii confuze
Montajul pieselor este foarte facil fiecare piesa fiind notata pe cablaj cu valoarea si semnul corenspunzator fara a crea dubii
Ideal pentru lucrari de diploma in scolile de profil
Dispune de motorase cu reductoare
Kitul trebuie asamblat pentru aceasta trebuie cunostinte medii de electronica
Specificație:
Calitate înaltă a kitului
Nume: Urmărirea robotului
Aparat fotorezistor (LDR) care urmează orice trasei facut cu marker
negru
Controlul individual al roților
Chipset: LM393
Material: Componente electrice
Culoare: după cum arată imaginea
Dimensiune bord: aprox. 10,4 * 7,2 cm
Etapele de asamblare:
Pasul 1: Circuitul de sudură
Partea de sudare electrică este mai simplă, secvența de sudare în
conformitate cu principiul nivelului componentei de la scăzut la
înalt, prima rezistență de sudură opt, este important să se
folosească un multimetru pentru a confirma rezistența este
corectă
Pasul 2: Ansamblul mecanic
Linia roșie este conectată la sursa de alimentare pozitivă de 3V,
la împământarea liniei galbene, excesul de fir poate fi utilizat
pentru firul motorului.
Pasul 3: Instalarea unui circuit fotoelectric
Rezistența fotosensibilă și diodele emise de lumină (polaritatea
notei) sunt montate invers pe PCB, iar distanța la sol este de
aproximativ 5 mm, atât rezistența fotosensibilă, cât și diodele
emise de lumină sunt la o distanță de 5 mm. În cele din urmă,
puteți efectua un test de putere.
Pasul 4: Depanarea vehiculului
Direcția corectă este de-a lungul direcției universale a roții,
dacă apăsați și țineți apăsat rezistorul fotografiei din stânga,
roțile din partea dreaptă a mașinii ar trebui rotite. Apăsați și
țineți apăsat pe dreapta rezistența foto, roțile din partea stângă
a mașinii ar trebui să fie rotite, în cazul în care mașina de
conducere înapoi, poate schimba, de asemenea, cablarea a două
motoare, în cazul în care o parte normală și cealaltă parte de
rezervă, După cum puteți schimba cablajul din spate.

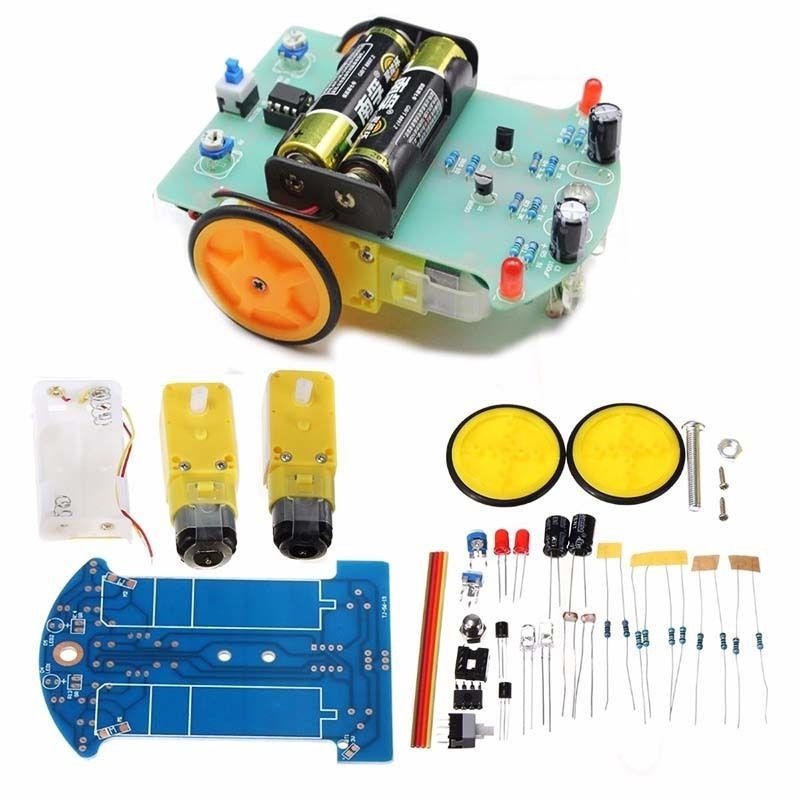

Pachet inclus:
1 x Placa de bază
2 x 35mm roți
2 x benzile din cauciuc
1 x suport baterie AA
2 x motoare cc Gearded
1 x set de șuruburi
1 x chipset LM393
1 x 8-pin DIP Soclu
10 x rezistor
2 x condensator electrolitic
2 x rezistoare dependente de lumină
2 x Transitors
2 x LED alb
2 x LED roșu
1 x Întrerupător de alimentare
4 x 70mm
