Set simulator senzori auto AutoSim Pro Master Kit
- La predare
- Ramburs
- Online
Descriere
Raporteaza produsVânzatorul este direct răspunzator pentru produsul afișat în această pagină.
SKU: AD-7190
-
Vezi toate ofertele pentru
Specificatii
Simulator senzori auto AutoSim Pro Master Kit cu accesorii
pentru conectare usoara cu sistemul electric al autovehiculului
.
Aparatul are doua functii importante, unul este generator de semnal
senzori auto si generator de semnal PWM pentru comandarea unor
componente auto.
Generator de semnal senzori auto
Generator de semnal pentru furnizarea celor mai importante semnale:
sinusoidală , pătrată , triunghi și rampe , până la 20 kHz fac din
dispozitiv partenerul ideal pentru experimente cu componente și
senzori de toate tipurile , precum și pentru analiza circuitelor de
cablare electrică. Aveți control complet asupra semnalului de
ieșire: amplitudine vârf-la-vârf , frecvență , ciclu de funcționare
și lățimea impulsului. Un microcontroler setează tensiunea de
ieșire în domeniul de la 0V la ± 12V în conformitate cu curbele
programate.
Generator de semnal PWM
Generator PWM pentru controlul dinamic al actuatoarelor vehiculului
utilizând modulația lățimii impulsurilor. Funcția generator PWM a
fost special concepută pentru a controla progresiv clapete ,
actuatoare , electrovalve EGR , electrovalve Turbo , electrovalve
compresor AC injectoare și motoarele de curent continuu mai mici.
Generarea semnalului PWM de putere variabilă până la 4 A.
Sursă de tensiune continuă precisă
Funcția de ieșire de tensiune continuă AutoSim Pro cu zgomot redus
și rezoluție ridicată este alegerea potrivită atunci când este
necesară o sursă de precizie a tensiunii DC. Ieșirea sa bipolară
oferă până la ± 12 V cu rezoluție de 10 mV și până la 35 mA de
curent.
Semnale de senzori
Simulatorul de senzori auto are configurații presetate cum ar fi:
senzori de turatie inductiv CKP , Efect Hall CKP , senzor Lambda
Zirconia , senzor Lambda Titania și senzor Knock dar puteti simula
si senzori de presiune sau debit. Puteți deconecta senzorul de
instalatia autovehiculului si puteți injecta semnalul în instalatie
pentru a urmări daca unitatea de control PCM răspunde pozitiv.
Functionalitati:
Dispozitiv portabil independent
Operare intuitivă prin intermediul tastelor funcționale;
Timp de pornire ultrarapid;
Design industrial excelent;
Funcționează atât pe sistemele electrice de 12 volti , cât și pe
cele de 24 volți;
Afișaj TFT LCD iluminat de 2.4 "320х240 pentru vizibilitate
optimă;
Protecție împotriva conexiunii de polaritate inversă;
Factor de distorsiune scăzut și raport ridicat semnal-zgomot pentru
semnale strălucitoare;
Gama de frecvență reglabilă de la 0,1 Hz la 20 kHz;
Generarea semnalelor PWM de putere variabilă până la 4 A;
Ieșire PWM conectată cu un singur fir;
Sursă de tensiune continuă precisă;
Card Micro SD intern pentru actualizări de firmware.
Specificatii:
Specificații generale AutoSim Pro
Rata de prelevare-200 KSa / s
Timp de decantare-4,5 µs
Rezoluție-12 biți
Frecvența maximă de ieșire-20 kHz
Canalele de ieșire-2
Iesire semnal-SOUT
Putere de ieșire-POUT
Funcționarea simultană a ambelor ieșiri-Da
Moduri de operare Standart-forme de undă, DC, impuls
Presetări auto încorporate-Da
Control PWM de curent ridicat - Da
Alimentare DC-12V, 24V DC (baterie vehicul)
Notă importantă: Din cauza restricțiilor de
expediere a bateriei litiu-ion, nu includem bateria litiu-ion
CR2032. Când primiți testerul, trebuie să cumpărați singur o
baterie Li-Ion tip CR2032 și să o puneți în suportului bateriei din
CarScope i-Tester. Pentru a face acest lucru, ar trebui să
deșurubați și să scoateți patru șuruburi pentru a deschide capacul
inferior. Ne cerem scuze pentru neplăcerile create!
Specificație ieșire semnal:
Polaritate de ieșire - pozitivă și negativă
Amplitudine de ieșire - ± 10 mV ~ ± 12 V (pas 10 mV)
Gama de ieșire a tensiunii DC - ± 10 mV ~ ± 12 V (pas 10 mV)
Curent de ieșire - ± 30 mA maxim
Rezoluție verticală-12 biți
Forme de undă - sinusoidal, pătrat, triunghiular, rampă
Gama de frecvență a undelor sinusoidale-0,1 Hz ~ 5 kHz
Gama de frecvență rampă / triunghiulară-0,1 Hz ~ 5 kHz
Gama de frecvență a undelor pătrate-0,1 Hz ~ 20 kHz
Gama ciclului de funcționare a undelor pătrate, 20 kHz-20% ~ 80%,
pas 0,1%
Gama ciclului de funcționare a undelor pătrate, 10 kHz-10% ~ 90%,
pas 0,1%
Gama ciclului de funcționare a undelor pătrate, până la 5 kHz-5% ~
95%, pas 0,1%
Pulsuri-1 ~ 100
Lățimea impulsului-1 ms ~ 1 sec
Perioada impulsului -2 ms ~ 5 sec
Specificația puterii:
Polaritate de ieșire - pozitivă
Amplitudine-12 V
Max. curent de ieșire -4 A continuu
Nivel activ - "pământ comutat"
Gama de frecvență de ieșire până la 2 kHz
Ciclul de funcționare PWM-1% ~ 100%
Precizie setare ciclu de lucru-0,1%
Oprire termică-Da
Protecție la supratensiune-Da
Limitarea curentului-Da
Protecție la scurtcircuit-Da
Alte specificati:
Gama de alimentare - 10V DC la 28V DC
Conector de alimentare - Bloc de borne conectabil 5,0 mm, 2 POS
Curent de putere în repaus-≤160mA
Temperatura ambientală-0 ° C ~ + 35 ° C
Umiditate ambientală-0% RH ~ 85% RH
Dimensiuni-160 mm x 94 mm x 25 mm
Greutate-500g

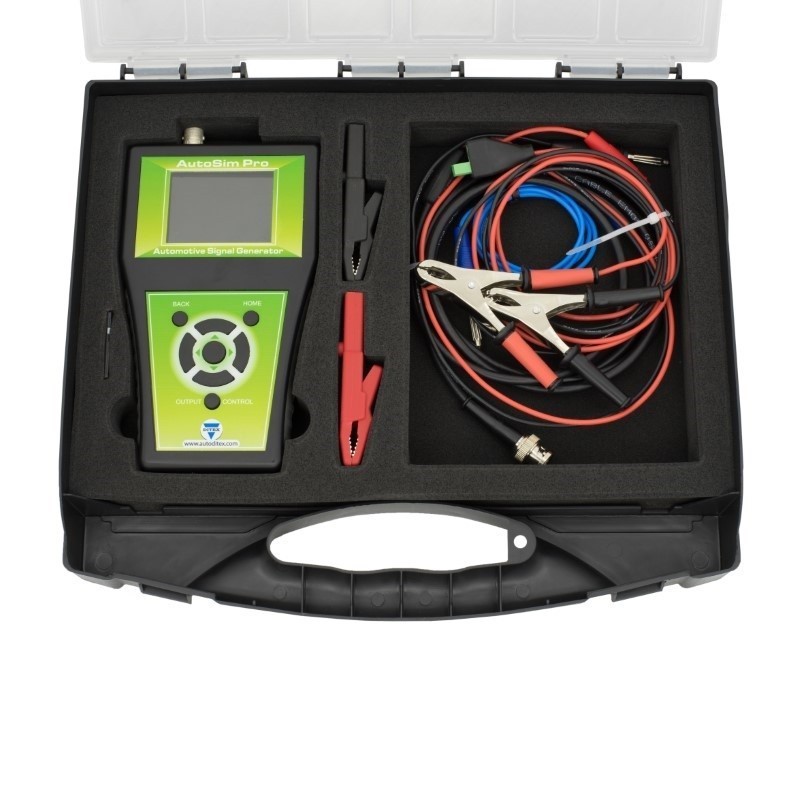

AutoSim Pro Master Kit (cod de comandă: AD-7190)
conține:
Cutie de depozitare din plastic cu spumă;
Clemă crocodil pentru intepat fire izolate, pachet de 2 (roșu,
negru);
Set de sonde cu fixare in spatelecmufei prin intepare (5 ace);
Clemă crocodil, 4 mm, 25 A, roșu;
Clip crocodil, 4 mm, 25 A, negru;
Clemă crocodil, 4 mm, 15 A, albastru;
Bloc de borne conectabil (2 pini, 5 mm);
Adaptor de card SD la Micro SD card.
Dispozitivul principal AutoSim Pro;
Cablu de testare, coaxial BNC, mufă dreaptă la mufe banane de 4 mm
x 2, 60 V, 1000 mm;
Cablu de testare, mufă banană de 2 mm la mufă banană 4 mm,
albastru, 60 V, 10 A, 800 mm;
Cablu de alimentare;
Card de memorie Micro SD.
