Shield controler HG7881 pentru motoare pas cu pas
- La predare
- Ramburs
-
Ramburs cu Garantia de Livrare
Curierul special îți livrează produsul pe care tu îl achiți la primire. Dacă produsul nu este ca în descriere, îți recuperezi banii, inclusiv taxele de transport.
Descriere
Raporteaza produsVânzatorul este direct răspunzator pentru produsul afișat în această pagină.
Specificatii

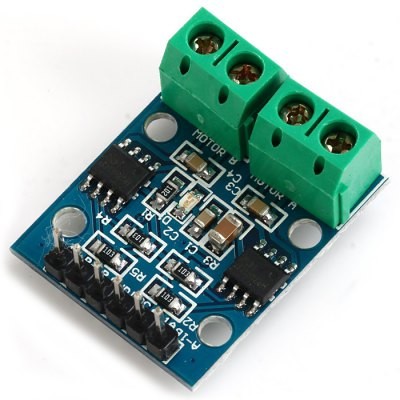

Modul controler HG7881 2 canale H-pod DC
stepper
Are doua chipuri independente si care pot conduce fiecare un curent continuu 800mA.
Panourile pot functiona de la 2,5V la 12V fapt
ce permite ca acest modul să fie utilizat cu ambele tipuri de
microcontrolere 3.3V și 5V
.
Un pin PWM Puls semnal este utilizat pentru a controla viteza la un motor și o ieșire digitală este folosită pentru a schimba direcția.
Acest modul poate fi folosit pentru a conduce un motor pas cu pas cu patru linii cu două faze
| Pin | Description |
|---|---|
| B-IA | Motor B Input A (IA) |
| B-IB | Motor B Input B (IB) |
| GND | Ground |
| VCC | Operating Voltage 2.5-12V |
| A-IA | Motor A Input A (IA) |
| A-IB | Motor A Input B (IB) |
Motor Control Interface
| IA | IB | Motor State |
|---|---|---|
| L | L | Off |
| H | L | Forward |
| L | H | Reverse |
| H | H | Off |
Motor Truth Table
Se recomandă
aplicarea unui semnal PWM la intrare IA pentru a controla viteza
motorului și o ieșire digitală pentru intrare IB pentru a controla
direcția sa.
Compatibilitate
generală: Arduino
Greutate: 0,005
kg
Dimensiuni produs
(L x W
x H):
3,00 x 2,40 x
0,80 cm / 1,18
x 0,94 x 0,31
inchi
