Simulator pompa de injectie Common Rail

Descriere Simulator pompa de injectie Common Rail

Tester pentru presiune de combustibil diesel Common Rail Bosch pentru testare direct pe autovehicul sau cu un banc de probe .

Controlează presiunea / cantitatea de combustibil a pompelor de înaltă presiune Common Rail Bosch, este de fapt un simulator care controlează supapa de înaltă presiune si senzorul de inalta presiune a combustibilului din sistemele Bosch Common Rail. Menține o presiune constantă în sistem datorită feedback-ului cu semnalul senzorului de presiune înaltă.
Este utilizat în bancurile de testare atat pentru pompe dar si pentru testarea tuturor componentelor din sistemul diesel Common Rail cum ar fi injectoare , regulator de presiune si senzor de presiune .
Driverul pompei Common Rail poate acționa simultan două supape: supapa de înaltă presiune și supapa de dozare a combustibilului.

1. Utilizatorul setează presiunea dorită a sistemului cu trepte de 50bar sau 100bar în intervalul 200 ÷ 1600bar.
Notă: La utilizarea pompei de înaltă presiune Bosch CP1, se poate atinge o presiune maximă de 1400 bar. Dacă se utilizează pompa de înaltă presiune Bosch CP3, presiunea poate ajunge până la 1600 bar.
2. O presiune constantă poate fi menținută automat .
3. Presiunea reală în Common Rail este afișată pe un ecran LCD.
4. Există două canale independente de acționare - unul pentru supapa de presiune a combustibilului (pe pompa de înaltă presiune Bosch CP1 sau la rampa de alimentare cu combustibil) și unul pentru supapa de debit a combustibilului de pe pompa de înaltă presiune Bosch CP3.

Specificatii tehnice
Număr de supape conectate simultan - 2
Alimentare internă pentru senzorul de înaltă presiune - 5V
Gama de presiune de lucru - 200bar ÷ 1600bar (maxim 1400bar când se utilizează un senzor de înaltă presiune 1500bar)
Alimentare - 12V de la bateria mașinii sau altă sursă de alimentare cu tensiune de ieșire de la 11V DC la 15V DC
Curent maxim de ieșire pentru o singură ieșire - 3A
Curent maxim de ieșire pentru ambele ieșiri - 6A
Indicatoarele-LED-uri indică modul de operare selectat
Alimentare-220 ÷ 240V 50 / 60Hz de la rețea
Afișaj - Afișaj LCD 8x2
Dimensiuni-130mm x 67mm x 29mm
Greutate-0,25 kg

- Poate evalua starea de lucru a senzorului de înaltă presiune Common Rail.

Configurații posibile ale bancului de testare

Varianta 1:
Pompa de înaltă presiune Bosch CP1 cu un senzor de înaltă presiune de 1500 bar. Cu această pompă de înaltă presiune se poate realiza o presiune de maximum 1400bar.

Varianta 2:
Pompa de înaltă presiune Bosch CP3 (cu supapă de dozare a combustibilului prezentă sau cupată), supapă de înaltă presiune la Common Rail și senzor de înaltă presiune de 1800 bar. Presiunea maximă de lucru este de 1600 bar.

Varianta 3:
Pompa de înaltă presiune Bosch CP3 (cu supapă de dozare a combustibilului prezentă sau cu cupă), supapă de înaltă presiune montată într-o rampa de combustibil separată auto-fabricată * și senzor de înaltă presiune 1800bar.

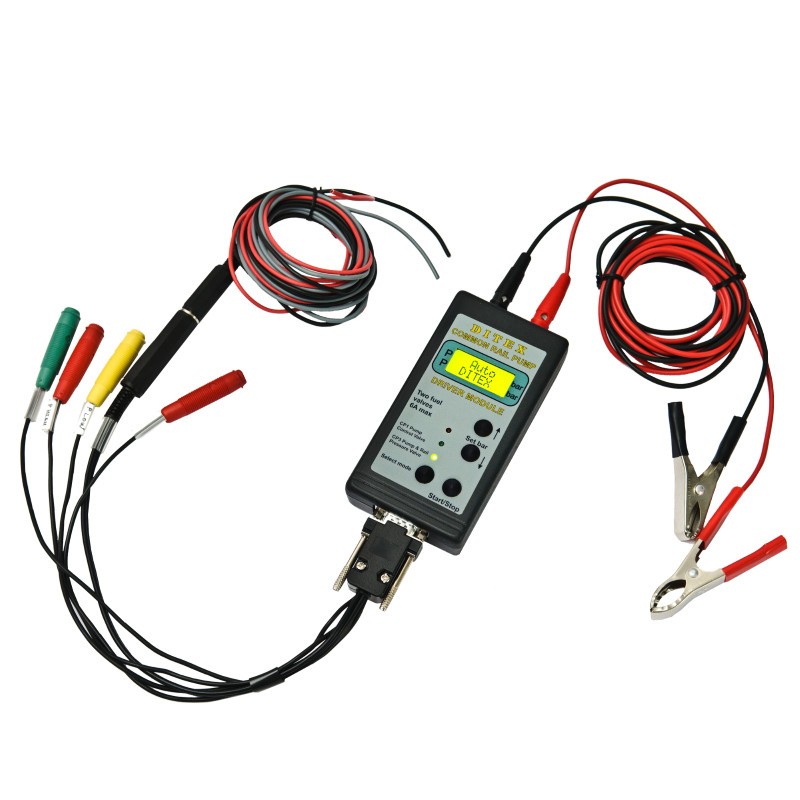

Ce contine:
Driver de pompă Common Rail - unitate principală;
Cablu principal cu 4 conectori mama pentru mufa tip banana și set de conectori pentru senzori de înaltă presiune (mama si tata);
Cablu de alimentare DC;

Provenienta: Auto DITEX Bulgaria
