Sistem antiinundatie wireless cu servomotor

https://www.youtube.com/watch?v=V1uXw9IYh1U

                                                                                        SISTEM ANTIINUNDATIE WIRELESS

Prezentare generala:

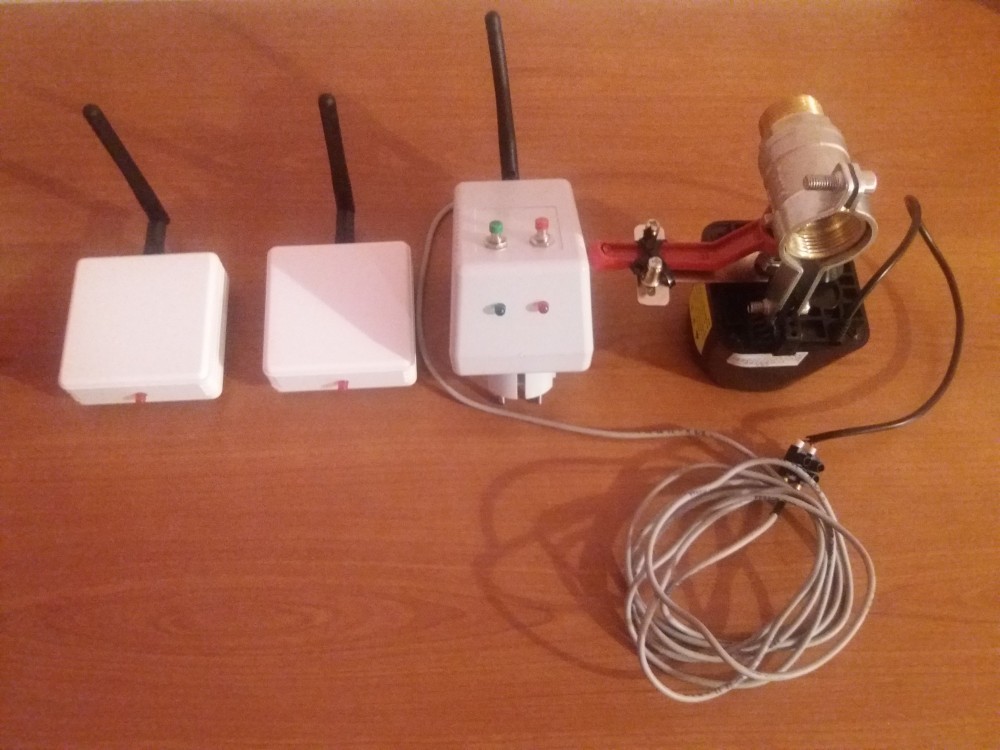

Sistemul consta dintr-un servomotor ce se monteaza pe robinetul ce vrem sa-l controlam in caz de inundatie si 2 senzori wireless detectie inundatie.
Robinetul din prezentare nu se livreaza , are doar scop demonstrativ.
Practic nu aveti nevoie de instalator pentru modificari in instalati , montajul servomotorului
nu va ia mai mult de 15 minute.
Servomotorul este compatibil numai cu robineti DN 20 (3/4 ) cu bila si actionare cu maneta .
Frecventa de lucru este de 869,675Mhz si respecta reglementarile ANCOM , referitoare la sistemele de alarma wireless ,mai exact se incadreaza in banda alocata sistemelor wireless
869,65- 869,7 MHz (RO –IR 07-05). Puterea maxima de emisie este de 20 mW.
Comanda servomotorului se face de catre un controler ce contine si unitatea de receptie.
Alimentarea controlerului este de la reteaua de 230 V c.a .
Emitatoarele sunt alimentate de catre o baterie de 3V , de tip CR 2032 .Datorita consumului
foarte mic in regim de stand-by (aproximativ 2 microamperi) , durata de viata a unei baterii
este de cel putin 1 an .Se recomanda totusi pentru siguranta, inlocuirea acesteia dupa 1 an.
Folositi intotdeauna baterii de la producatori consacrati: Duracell , Varta etc.
Atentie la montarea bateriei: Bateria se monteaza cu plusul in sus , altfel se poate distruge iremediabil emitatorul!
Foarte important : A nu se folosi si testa emitatoarele si controlerul fara antene, altfel se poate distruge partea de radio.
Distanta de lucru dintre senzori si controler in spatiu deschis > 100 m iar in interiorul unei locuinte > 15-20 m.Sistemul a fost testat intr-un apartament cu 3 camere , practic receptia
semnalului de la senzori s-a facut prin 3 pereti fara probleme 100%.
Puteti astfel plasa un senzor in baie si unul in bucatarie .

Functionare:

Emitatoarele dispun de 2 electrozi de alama dispusi la o inaltime de 1-1.5 mm fata de suprafata pe care se aseaza. Electrozii nu sunt in contact direct cu podeaua , astfel se previne inchiderea robinetului in situatia in care exista condens sau o pelicula foarte subtire de apa .
In momentul in care nivelul apei depaseste 1-1.5 mm , cei 2 electrozi sunt in contact si se declanseaza emisia catre receptor - se emite de 10 ori la un interval de o secunda.
Transmisia este semnalizata de un led rosu.
Daca electrozii au stat mai mult de o ora in contact cu apa se recomanda inlocuirea bateriei.
Servomotorul poate fi comandat si manual prin intermediul a 2 butoane :
- rosu pentru inchidere robinet
- verde pentru deschidere robinet
Semnalizarea este facuta corespunzator de 2 led-uri : verde si rosu.
Foarte important controlerul memoreaza starea in cazul caderii tensiunii de la retea.

Astfel in cazul in care robinetul s-a inchis iar intre timp apare o pana de tensiune , dupa revenirea tensiunii robinetul ramane inchis.
Evident se poate folosi si o sursa UPS pentru a asigura inchiderea robinetului pentru situatia in care se declanseaza inundatia si nu exista tensiune la retea.
In situatia in care nu sunt probleme , led-ul verde este aprins iar cel rosu este stins.
In momentul detectiei inundatiei se aprinde led-ul rosu iar led-ul verde va functiona intermitent 10 secunde dupa care se va stinge.Functionarea intermitenta reprezinta detectia transmisiei (10 impulsuri) , astfel se poate verifica calitatea receptiei .
Conexiunea dintre controler si servomotor se face prin intermediul unei riglete, astfel se va verifica polaritatea in sensul ca daca ledul verde este aprins robinetul sa fie deschis altfel se vor inversa firele .

Montare servomotor:

Se inchide robinetul pe pozitia maxima ,se apasa butonul rosu ,pozitionand servomotorul in pozitia inchis , dupa care se monteaza servomotorul prin intermediul bratarii.
Bratul servomotorului se va suprapune peste maneta robinetului si se vor fixa cele 2 suruburi mici pentru blocarea bratului servo .Pentru a nu permite deplasarea in sus a bratului servo se va realiza o legatura foarte stransa intre maneta si bratul servo prin intermediul a 2 “soricei “de plastic.Dupa aceasta se strang bine cele 2 suruburi inbus ale bratarii servomotorului .
Se poate face proba functionarii apasand butonul verde pentru deschidere si apoi butonul pentru inchidere si desigur si proba functionarii senzorilor wireless folosind o farfurie in care s-a turnat apa – 2- 3 mm nivel apa.
In cazul testarilor repetate , trebuie avuta grija a se curati de apa electrozii inainte de a se testa.

Eficienta:

Prin montarea unui astfel de sistem , evitati producerea de pagube ce pot ajunge la 1500- 2000 Euro .
