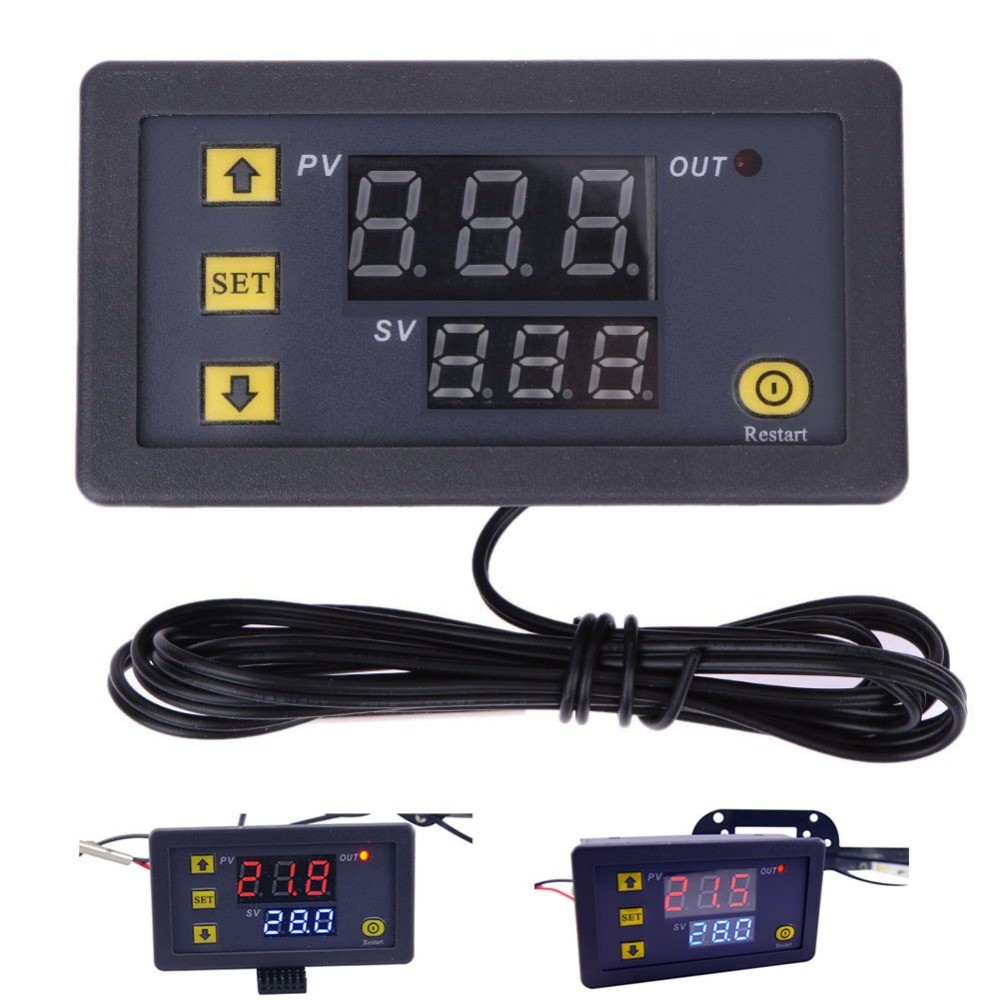

TERMOSTAT microcomputer de panou , alimentare 220V

Controler digital de temperatură Termostat cu afișaj LED cu comutator de încălzire și răcire Senzor NTC

 Mini regulator de temperatura. Cu afișaj LED clar pentru o mai bună lizibilitate.

Domeniu larg de măsurare a temperaturii. Controlul încălzirii sau răcirii. Setarea tuturor parametrilor poate fi salvată după scurtcircuit.

Ieșire releu.

Precizie de control ridicat 0,1 centigrade

Poate fi folosit pentru congelator de uz casnic, rezervoare de apă, frigider, răcitor industrial, aburi, echipamente industriale și alte sisteme de control al temperaturii.

Specificații: Sursa de alimentare: 12V DC/24V DC/110V-220V AC

Interval de control al temperaturii: -55°-120°

Raport de rezoluție: 0,1°C (-9,9-99,9); 1°C (alt interval)

Culoarea afișajului: roșu/albastru Precizie de măsurare: ±0,1°C

Precizia controlului: 0,1°C

Senzor: Senzor rezistent la apă NTC10K

Ieșire: Capacitate contact releu 10A 220V / 20A 12V / 20A 24V

Cerințe de mediu: -10-60°C, umiditate 20%-85%RH

Dimensiune: 79mm *43mm*26mm

Dimensiune de tăiere in panou: 73mm*39mm

Cablu senzor: 1 metru

Instrucțiuni: Conectați sursa de alimentare și echipamentul pentru a furniza energie controlerului.

În acest moment, este afișată ca temperatură de măsurare.

Apăsați SET o dată, temperatura afișajului va clipi, apăsați +- pentru a seta temperatura dorită (apăsați +- pentru a crește și a coborî rapid)

După terminare, apăsați SET pentru a confirma revenirea. În acest moment, controlerul efectuează automat pornirea/oprirea releului în funcție de setare! Ieșirea termostatului este un releu de 20A, care satisface diferite sarcini de mare putere.

Când circuitul de control este conectat, termostatul poate fi alimentat.

În acest moment, afișajul arată temperatura ambiantă.

Indicator luminos, descrierea stării tubului digital Indicator luminos: clipirea indică întârzierea pornirii răcirii sau încălzirii, mereu aprins indică faptul că releul este închis Tub digital: Afișajul LL este circuitul deschis al senzorului, vă rugăm să urmați instrucțiunile pentru a conecta senzorul; afișajul HH este în afara domeniului de măsurare, termostatul va deschide forțat releul; afișaj --- pentru alarmă de temperatură ridicată

Descrierea funcției parametrului

Apăsați și mențineți apăsat SET timp de 5 secunde pentru a intra în setările meniului principal, apăsați +- pentru a comuta P0...P6, apăsați lung SET sau 10 secunde fără acțiunea butonului, controlerul confirmă automat revenirea. P0 modul de răcire și încălzire

Apăsați și mențineți apăsat SET timp de 5 secunde pentru a afișa P0, apăsați SET o dată pentru a seta modul de lucru, apăsați +- pentru a comuta [H este modul de încălzire] [C este modul de răcire]

Apăsați SET o dată pentru a reveni, apăsați lung SET sau 10 secunde fără butonul de control de acțiune confirmă automat efectuarea.

În modul de răcire: când valoarea măsurată a temperaturii este ≥ punctul de referință al temperaturii, releul de refrigerare este închis și frigiderul este pornit; când valoarea de măsurare a temperaturii ≤ punctul de referință al temperaturii - diferența de retur, releul de refrigerare este oprit și frigiderul este oprit. În modul de încălzire: când valoarea măsurată a temperaturii ≤ punctul de referință al temperaturii, releul de încălzire se trage și încălzitorul pornește; când valoarea de măsurare a temperaturii ≥ temperatura de referință + histerezis, releul de încălzire este oprit și încălzitorul este oprit.

P1 Setarea histerezisului

Apăsați și mențineți apăsat SET timp de 5 secunde pentru a afișa P0, apăsați +- pentru a comuta la P1, apăsați SET o dată pentru a reveni diferența, apăsați +- pentru a seta diferența la 0,1-15, apăsați SET o dată după finalizare, apăsați lung SET sau 10 secunde fără buton Controlerul de mișcare confirmă automat finalizarea.

În modul de răcire: când valoarea măsurată a temperaturii ≥ valoarea setată, releul este închis, frigiderul pornește; când valoarea măsurată a temperaturii ≤ valoarea setată - valoarea diferenței, releul este oprit și frigiderul este oprit. De exemplu, dacă mediul este de 30 °C, valoarea setată este de 25 °C, iar histerezisul este setat la 2 °C.

După ce alimentarea este pornită, releul închide frigiderul pentru a porni. Când răcirea atinge 23 °C, releul oprește frigiderul și frigiderul este oprit. Temperatura deschisă începe să crească.

Când se ridică la valoarea setată de 25 °C, releul închide din nou frigiderul, astfel încât temperatura de control al ciclului repetat nu depășește 25 °C. În modul de încălzire: când valoarea măsurată a temperaturii ≤ valoarea setată, releul se trage și încălzitorul pornește; când valoarea măsurată a temperaturii ≥ valoarea setată + valoarea diferenței, releul este oprit și încălzitorul este oprit.

De exemplu, dacă mediul este de 10 °C, valoarea setată este de 25 °C, iar histerezisul este setat la 2 °C.

După ce alimentarea este pornită, releul închide încălzitorul pentru a porni. Când este încălzit la 27 °C, releul oprește încălzitorul și încălzitorul este oprit. Temperatura de pornire începe să scadă.

Când scade la valoarea setată de 25 °C, releul închide încălzitorul pentru a porni din nou, astfel încât temperatura de control al ciclului repetat să nu fie mai mică de 25 °C.

P2 seteaza limita superioară de setare a temperaturii maxime

Pentru a evita pericolul de a seta temperatura prea mare din cauza funcționării greșite a altora, termostatul are funcția de limită superioară de cea mai mare setare, care limitează domeniul de setare a celui mai înalt punct de referință de temperatură controlat de termostat.

Apăsați și mențineți apăsat SET timp de 5 secunde pentru a afișa P0, apăsați +- pentru a comuta la P2, apăsați SET o dată pentru a seta limita superioară, apăsați +- pentru a seta cea mai mare temperatură setabilă, valoarea maximă este 110, apăsați SET o dată după finalizare, apăsați SET sau 10 Al doilea buton nu este apăsat și controlerul confirmă automat finalizarea.

De exemplu: valoarea setată a temperaturii setata la 60 poate fi setată doar la 60 ° C. Dacă valoarea setată a temperaturii trebuie extinsă, valoarea setată a limită superioară trebuie mai întâi ajustată.

P3 seteaza limita inferioară a temperaturii celei mai scăzute

Pentru a evita blocarea cu gheața cauzată de funcționarea greșită a altora, regulatorul de temperatură are funcțiile de limită superioară și inferioară cu cea mai mică setare, ceea ce limitează domeniul de setare al punctului de setare al temperaturii cel mai scăzut controlat de termostat. Apăsați și mențineți apăsat SET timp de 5 secunde pentru a afișa P0, apăsați +- pentru a comuta la P3, apăsați SET o dată pentru a seta limita inferioară minimă, apăsați +- pentru a seta cea mai scăzută temperatură setabilă, cea mai mică valoare este -50, apăsați SET o dată după finalizare, apăsați SET sau Controlerul confirmă automat finalizarea fără a apăsa butonul timp de 10 secunde.

De exemplu: setat la 2, punctul de referință al temperaturii poate fi setat doar la minim 2 °C.

Dacă punctul de referință al temperaturii trebuie extins mai jos, valoarea limită inferioară trebuie ajustată mai întâi.

P4 seteazacorecția temperaturii

Atunci când temperatura măsurată este abate de la temperatura standard sau din cauza necesităților speciale ale hardware-ului utilizatorului, această funcție poate fi utilizată pentru corecție. Temperatura corectată = temperatura înainte de corecție + valoarea de corecție Intervalul valabil este -7,0~7,0.

Apăsați și mențineți apăsat SET timp de 5 secunde pentru a afișa P0, apăsați +- pentru a comuta la P4, apăsați SET o dată pentru a corecta, apăsați +- pentru a seta valoarea de corecție, apăsați SET o dată după finalizare, apăsați lung SET sau 10 secunde fără butonul de control al acțiunii confirmă automat finalizarea. De exemplu, afișajul normal este de 25 de grade; când temperatura este corectată la 0, afișează 25 de grade; când temperatura este corectată la 1,5, arată 26,5 grade; când temperatura este corectată la -1,5, arată 23,5.

P5 seteaza delay-ul , oră de pornire întârziată (unitate: minut)

Când frigiderul sau încălzitorul funcționează cu întârziere, funcția de întârziere poate fi activată pentru a proteja durata de viață a dispozitivului.

Apăsați și mențineți apăsat SET timp de 5 secunde pentru a afișa P0, apăsați +- pentru a comuta la P5, apăsați SET o dată pentru a seta unitatea de timp de pornire întârziată este minute, apăsați +- pentru a seta 0-10 minute, apăsați SET pentru a reveni după finalizare, lung apăsați SET sau 10 secunde Controlerul de acțiune fără buton confirmă automat finalizarea În modul de răcire: prima dată când alimentarea este pornită, dacă temperatura curentă ≥ valoarea setată, frigiderul nu va porni imediat răcirea și trebuie să funcționeze după timpul de întârziere setat. În modul de încălzire: prima dată când alimentarea este pornită, dacă temperatura curentă ≤ valoarea setată, încălzitorul nu va începe imediat încălzirea și trebuie să funcționeze după timpul de întârziere setat.

Răcitorul de lichid pornește imediat când timpul de nefuncționare dintre cele două porniri ale răcitorului sau încălzitorului este mai mare decât valoarea setată a timpului de pornire întârziată.

Când intervalul de oprire dintre cele două porniri ale frigiderului sau încălzitorului este mai mic decât valoarea setată a timpului de pornire întârziată, dispozitivul poate porni după repornirea timpului de întârziere setat al setului după rulare.

Timpul de întârziere se calculează din momentul opririi.

De exemplu, întârzierea setarii este de 5 minute în starea de răcire, dispozitivul de răcire începe să întârzie după ce alimentarea este pornită, iar frigiderul este pornit după 5 minute.

Când temperatura necesară este atinsă, frigiderul se oprește, iar cronometrarea începe, când se încheie următoarea temporizare de pornire a răcirii. Lucru, cronometrarea neterminată trebuie să aștepte ca sfârșitul cronometrului să funcționeze, indicatorul LED clipește în timpul întârzierii.

Când pornirea întârziată este setată la 0, aceasta este egală cu funcția de întârziere la oprire.

P6 seteaza temperatura de alarma

Cum să salvezi setările?

P7 salveaza setarile

Dacă doriți să salvați datele setate, setați P7 la ON când temperatura este setată și alimentarea este oprită.

În acest caz, ultima setare va fi păstrată atunci când alimentarea este oprită.

Resetați Din cauza unor motive umane, setarea internă a termostatului este confuză. Este nevoie de mult timp pentru a seta ora.

În acest caz, puteți utiliza această funcție pentru a restabili setările din fabrică.

În starea oprită, apăsați și mențineți apăsate simultan butoanele + și -. , apoi porniți, toți parametrii de mai sus sunt restabiliți la setările din fabrică.
