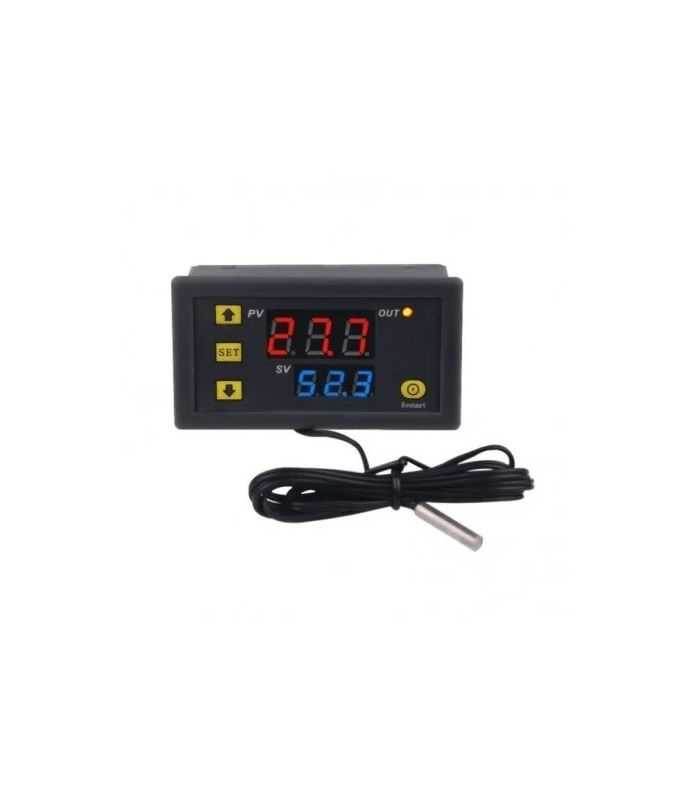

Termostat Microcomputer Temperature Controller 100-240V - Releu 10A/250V 20A/12V cu DISPLAY LCD 50-120 C

Termostat Microcomputer Temperature Controller 100-240V - Releu 10A/250V 20A/12V CU DISPLAY 50-120 C. Modulul termostat de panou cu sonda se alimentare intre 100 si 220VAC, ce poate fi setat atat in functie de racire cat si de incalzire. Suporta calibrarea temperaturii pentru a corecta eventuale neconcordante intre temperatura afisata si cea reala. Functie alarma pentru temperatura ce depaseste pragul setat si indicator luminos pentru afisarea starii de activ. Display dual ce afiseaza temperatura detectata (PV) si temperatura setata (SV). Dispune de functie de memorare a setarilor in cazul intreruperii alimentarii. Specificatii: Tensiune alimentare: 100 - 220VAC Montaj: Panou Model: W3230 Temperatura controlata: -55° - 120°C Rezolutie: 0.1°C Acuratete: 0.1°C Sonda: NTC10K Lungime fir sonda: 1m Afisaj: display dual, rosu si albastru, PV, SV Releu: 20A la 12VDC, 10A la 220VAC Dimensiuni mm: 79 x 43 x 26mm Dimensiuni gaura montaj: 73 x 39mm Folosire: La pornire modulul afiseaza temperatura masurata. Apasare scurta pe SET afisajul licare, apasati sus si jos pana la setarea temperaturii dorite. Dupa setare apasati SET pentru a confirma. In aceasta etapa modulul va controla in mod automat releu pentru a pastra temperatura setata. Indicatorul rosu indica intarzierea la pornire atunci cand licare iar atunci cand lumineaza fix indica releul inchis. Apasarea a butonului SET pentru 5 secunde intra in meniul de selectie program. O alta apasare de 5 secunde a butonului SET sau inactivitatea timp de 10 secunde confirma selectia. Tabel coduri: Cod Functie Interval Set Default P0 Incalzire/Racire H/C C P1 Returneaza diferenta 0.1-30 2 P2 Setare limite la maximum 120 120 P3 Setare limite la minimum -55 -55 P4 Corectie temperatura -20 0 P5 Intarziere pornire 0-10min 0 P6 Alarma Temperatura -175 OFF P7 Memorare setari ON/OFF OFF P8 Revenire la setari fabrica ON/OFF OFF. Programe: P0: Mod racire/incalzire. Selectati programul P0, apasati SET pentru a confirma, sageti pentru modul H (incalzire) sau C (racire), inca o data SET timp de 5 secunde pentru confirmare sau lasati 10 secunde fara actionare. In modul racire cand valoarea temperaturii masurata este mai mare sau egala decat punctul de referinta al temperaturii, releu este inchis. Cand este mai mica decat punctul de referinta minus diferenta de retur, releul este deschis. In modul incalzire cand valoarea temperaturii masurata este mai mica sau egala decat punctul de referinta al temperaturii, releu este inchis. Cand este mai mare decat punctul de referinta plus diferenta de retur, releul este deschis. P1: De exemplu, daca mediul este de 30°C, valoarea setata este de 25°C, iar histerezisul este setat la 2°C. Dupa ce alimentarea este pornita, releul inchide frigiderul pentru a porni. Cand racirea atinge 23°C, releul opreste frigiderul și frigiderul este oprit. Temperatura deschisa incepe sa creasca. Cand se ridica la valoarea setata de 25 °C, releul inchide din nou frigiderul, astfel incat temperatura de control al ciclului repetat nu depaseste 25°C. P2: termostatul are functia de limita superioara de cea mai inalta setare, care limitează domeniul de setare a celui mai inalt punct de referinta de temperatura controlat de termostat. Apasati si mentineti apasat SET timp de 5 secunde pentru a afisa P0, apasati sagetile pentru a comuta la P2, apasati SET o data pentru a seta limita superioara, apasati sagetile pentru a seta cea mai mare temperatura setabila, valoarea maxima este 110, apasati SET o data dupa finalizare. De exemplu: valoarea setata a temperaturii setata la 60 poate fi setată doar la 60°C. Daca valoarea setata a temperaturii trebuie extinsa, valoarea setata a limitei superioare trebuie mai intai ajustata. P3: Aceeasi functie ca si P2, dar pentru limita temperaturii inferioare. P4: Corectia de temperatura este necesara atunci cand valoarea temperaturii afisate nu corespunde cu realitatea. P5: Seteaza timpul de intarziere la pornire in minute pentru a proteja echipamentele controlate. tensiune de alimentare: 230 V AC interval de temperatura acceptat: -50°C pana la 120°C rezolutie de masurare: 0,1°C releul suporta pana la: 10A 250V AC (2500W) sau 20A 12V DC (400W) memoria de setari, 2 display-uri Senzor de temperatura NTC 10k de 1 metru dimensiuni: 79mm x 43mm x 26mm Conexiune: VCC - conectati cablul de alimentare (curent alternativ AC) GND - conectati al doilea cablu de alimentare (curent alternativ AC) S1, S2 - conector releu, conectati firele de circuit ale dispozitivului pe care doriti sa il controlati. (tensiunea trebuie specificata separat in functie de dispozitivul conectat) Pentru a seta temperatura la care controlerul se va stradui, apasati butonul SET o data, cand afișajul incepe sa clipeasca, utilizati butoanele SUS/JOS pentru a seta valoarea. Pentru ca temperatura sa fie salvata, așteptati pana cand afișajul nu mai clipește sau confirmati cu butonul RESET. Pentru a accesa meniul de configurare, tineti apasat butonul SET timp de 5 secunde pana cand pe afișajul superior apare litera P impreuna cu numarul care indica setarea curenta conform listei de mai jos: P0 - selectati daca regulatorul trebuie sa functioneze in modul de incalzire sau de racire: H - incalzire, C - racire...
