Tester capacitate baterii acumulatori li-ion tip 18650

Predare personala in Bucuresti:
- Metrou Unirii/Tineretului: orice zi/ora.
- Orice statie de metrou: dupa ora 18:00.
Livrare prin curier:
- 20 lei cu plata ramburs sau
- 10 lei cu plata integrala in avans (cont bancar/Revolut) – Mentionati in comentarii sau la telefon daca doriti aceasta varianta.

:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

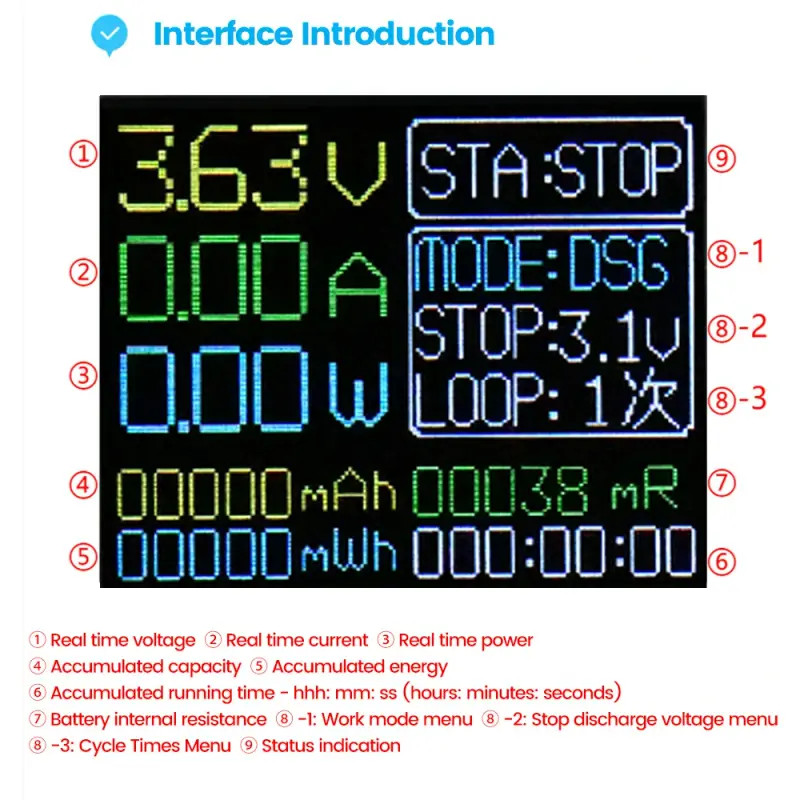

Testerul pentru acumulatori 18650 ofera o solutie completa si precisa pentru evaluarea capacitatii si rezistentei interne a bateriilor. Echipat cu un ecran color de 1.77 inch, acest modul furnizeaza informatii detaliate despre celula testata, inclusiv tensiune, curent, putere, capacitate si rezistenta.

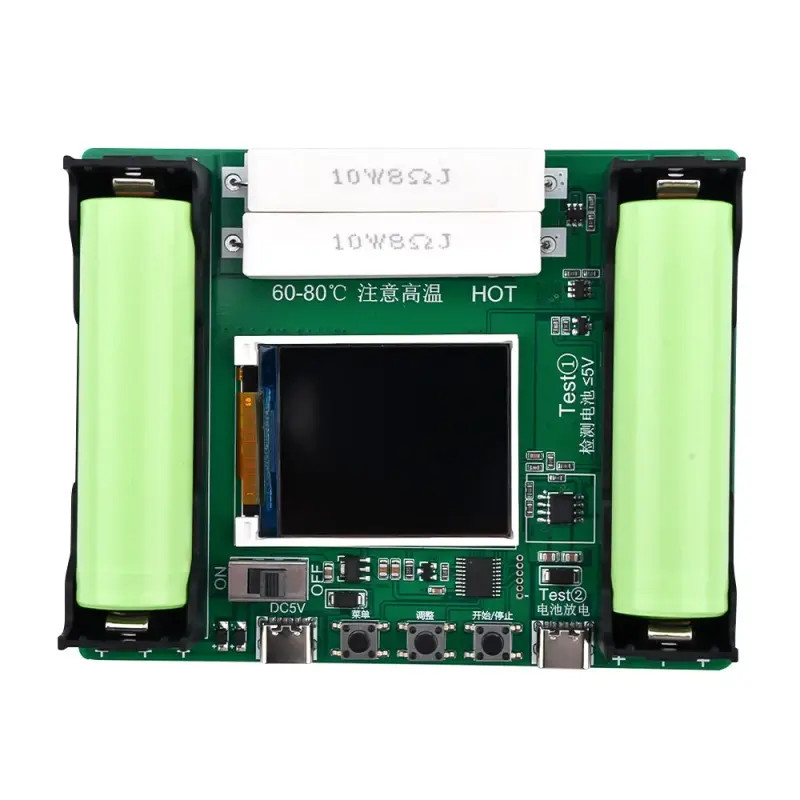

Functionalitatea sa extinsa permite incarcarea si descarcarea acumulatorului, cu un curent setabil la doua niveluri, 0.5A si 1A. Procesul de descarcare se realizeaza prin intermediul a doi rezistori de 10W, care se incalzesc pentru a realiza descarcarea controlata.

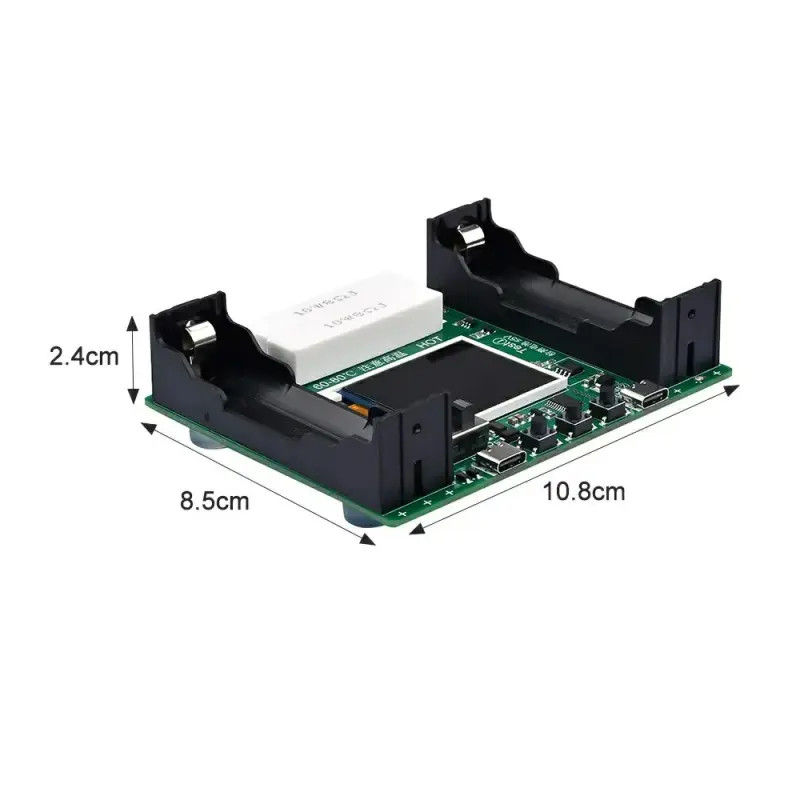

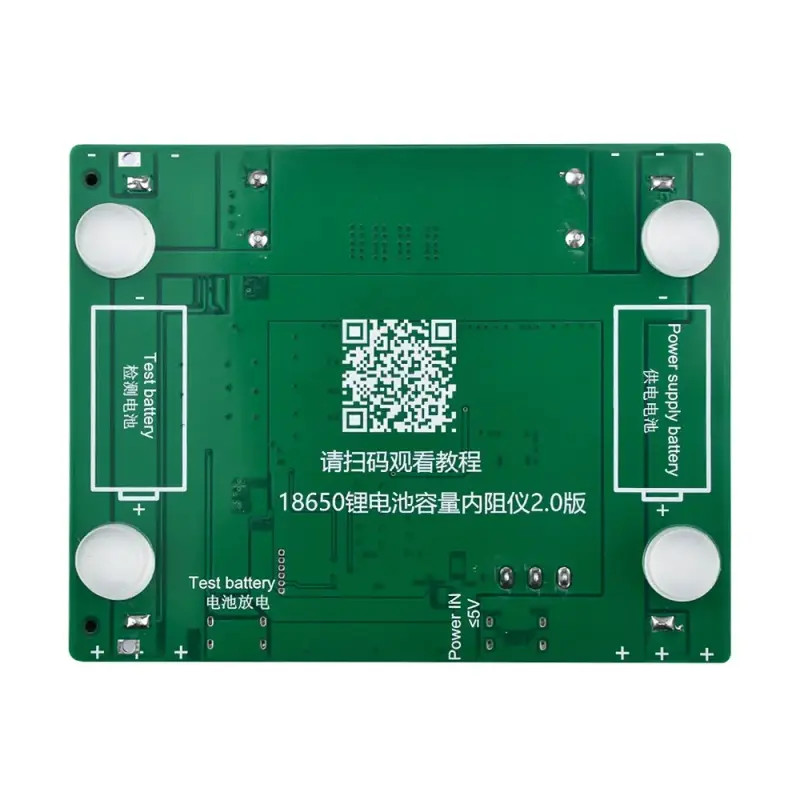

Modulul dispune de doua sloturi pentru baterii tip 18650. Primul slot este dedicat alimentarii modulului, in timp ce al doilea este destinat testarii acumulatorului. Procedura de incarcare a bateriei de test se realizeaza prin conectarea unui incarcator cu mufa USB Type-C la portul dedicat. Descarcarea acumulatorului de test se face fara a utiliza portul USB, ci doar prin inserarea unei celule 18650 in slotul de alimentare.

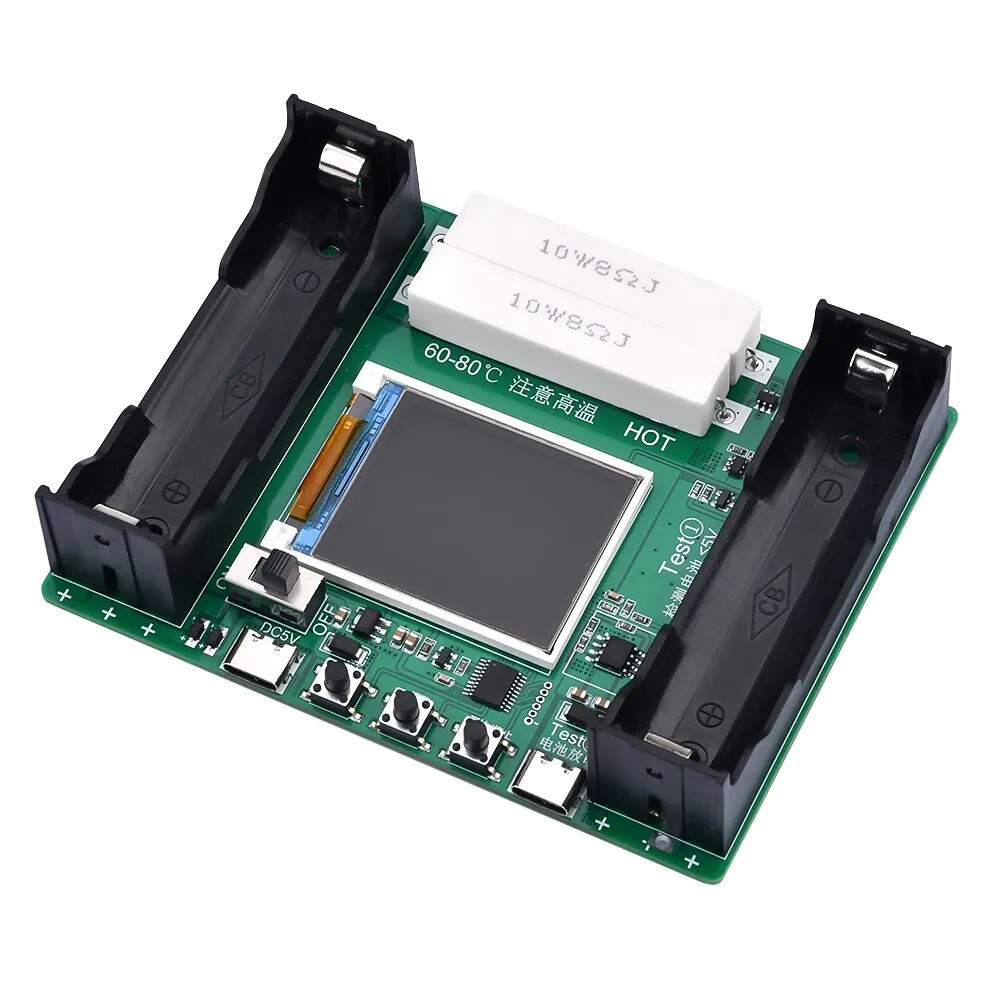

Doua porturi USB Type-C sunt disponibile pe modul, unul pentru furnizarea tensiunii de incarcare si celalalt pentru descarcarea externa (legat de slotul de test). Butonul fizic ON/OFF faciliteaza operarea modulului.
Este important de mentionat ca modulul nu dispune de functie de memorie, iar valorile afisate sunt resetate in momentul opririi sau schimbarii modului de operare. Testarea capacitatii bateriei se realizeaza exclusiv in descarcare, iar rezistenta acumulatorului se masoara imediat dupa conectare.

Specificatii:
• Tensiune de alimentare: 5VDC prin USB Type-C sau celula 18650.
• Tip de celula suportata: 18650.
• Slot 1: dedicat pentru celula 18650 pentru alimentare (nu poate fi testata).
• Slot 2: destinat pentru celula 18650 de test (aceasta este supusa testarii).
• Doua porturi USB Type-C pentru descarcare externa.
• Puterea de descarcare: 10W.
• Curent de descarcare selectabil: 0.5A sau 1A.
• Tensiune de incarcare: 4.2V, nesetabila.
• Tensiune de descarcare: 3.0V, nesetabila.
• Curent de incarcare: 1A.
• Mufa USB pentru alimentare: Type-C.
• Interval de masurare a capacitatii: 0 – 99999mAh.
• Interval de masurare a energiei: 0 – 99999mWh.
• Masurare a rezistentei interne: Da, cu o marja de eroare de aproximativ 10%.

Instructiuni:
1. Masurarea rezistentei interne
Produsul utilizeaza metoda DC cu 2 fire pentru a testa rezistenta interna a bateriei. Este recomandata masurarea dupa incarcarea completa a bateriei pentru precizie numerica ridicata. Rezultatele testului sunt destinate comparatiei intre bateriile din aceeasi serie. Dupa instalarea bateriei, asteptati cateva secunde si cititi datele bateriei, care vor afisa tensiunea si parametrii rezistentei interne. Verificati datele dupa stabilizarea acestora. Masurarea precisa a rezistentei interne este recomandata la incarcarea completa a bateriei. La tensiune insuficienta, afisajul rezistentei interne poate prezenta o valoare exagerata.

2. Configurare
2.1. Apasati „Meniu” pentru a schimba optiunile meniului.
2.2. Meniu mod: Apasati butonul „Ajustare” pentru a schimba modul de lucru.
2.3. Tensiune oprire descarcare: Apasati „Ajustare” pentru a seta tensiunea de oprire descarcare intre 2.5V si 3.5V. Tensiunea de oprire nu afecteaza modul de incarcare.
2.4. Numar de cicluri: Apasati „Ajustare” pentru a seta numarul de cicluri. Ciclurile sunt valabile doar in „modul automat” si nu sunt valabile in „modul incarcare” sau „modul descarcare”.

3. Pornire/Oprire Apasati butonul „Start/Stop” pentru a incepe/incheia programul de incarcare. „Stare: Complet” inseamna ca programul s-a terminat. Daca conditiile actuale nu sunt indeplinite in timpul procesului de rulare al programului, acesta va sari la urmatoarea etapa pana cand se finalizeaza, iar programul se opreste!

4. Incarcare: Cipul de incarcare si bateria se vor incalzi, existand riscul de supraincalzire. Asigurati o buna disipare a caldurii!!
4.1. Test1 Incarcare baterie dreapta
4.1.1. Sursa de alimentare DC5V, modul de incarcare trebuie sa fie alimentat extern cu 5V, incarcarea bateriei din dreapta (Test1) este controlata de program, cu un curent maxim de aproximativ 1A.
4.1.2. Mod de ajustare: Incarcati bateria in suportul drept
4.1.3. Apasati „Start/Stop” pentru a porni programul, indicand starea: incarcare. Procesul de incarcare inregistreaza doar timpul, nu masoara capacitatea si energia. Programul se opreste dupa finalizarea incarcarii, indicand starea: complet.
4.2. Incarcati bateria in suportul stang
4.2.1. Conectati la sursa de alimentare DC5V, incarcarea bateriei din stanga nu este controlata de program, ci direct de hardware, cu un curent maxim de aproximativ 0.5A. In timpul incarcarii, indicatorul rosu se aprinde si se opreste automat dupa incarcare completa, indicatorul fiind stins.

5. Masurarea capacitatii bateriei: Descarcarea trebuie sa fie finalizata pentru a masura capacitatea bateriei. Rezistenta de sarcina la descarcare va produce caldura, nu atingeti, asigurati o buna dissipare a caldurii!!
5.1. Cand bateria de lucru (bateria stanga) este suficienta, modul de descarcare nu poate fi alimentat extern cu 5V.
5.2. Mod de ajustare: Descarcare, incarcati bateria in suportul drept
5.3. Setati tensiunea de oprire a descarcarii
5.4. Apasati „Start/Stop” pentru a porni programul, indicand starea: descarcare. Procesul de descarcare inregistreaza timpul, capacitatea si energia. Dupa finalizarea descarcarii, programul se opreste, indicand starea: complet.

6. Capacitatea bateriei, ciclu de rulare: Ruleaza programul in „mod automat”
6.1. Sursa de alimentare DC5V
6.2. Ajustare Mod: Automat, incarcati bateria in suportul drept
6.3. Setati tensiunea de oprire a descarcarii
6.4. Setati numarul de cicluri
6.5. Puteti apasa „Start/Stop” pentru a rula programul: programul incepe, indicand starea: incarcare, reprezinta rularea curenta a programului de incarcare, procesul de incarcare inregistreaza doar timpul, nu masoara capacitatea si energia; trece automat la descarcare dupa finalizarea incarcarii, indicand starea: descarcare, reprezinta rularea curenta a programului de descarcare, procesul de descarcare inregistreaza timpul, capacitatea si energia; dupa descarcare, trece la incarcare, indicand starea: incarcare. Cand numarul de cicluri = 1, programul se opreste dupa finalizarea incarcarii, indicand starea: complet. Daca numarul de cicluri este > 1, va intra din nou in modul de descarcare dupa finalizarea incarcarii. Dupa intrarea in modul de descarcare, se acumuleaza timpul, se recalculeaza capacitatea si energia, se reia ciclul de incarcare si descarcare pana la finalizarea ciclului, moment in care programul se opreste, bateria este complet incarcata, indicand starea: Complet.
