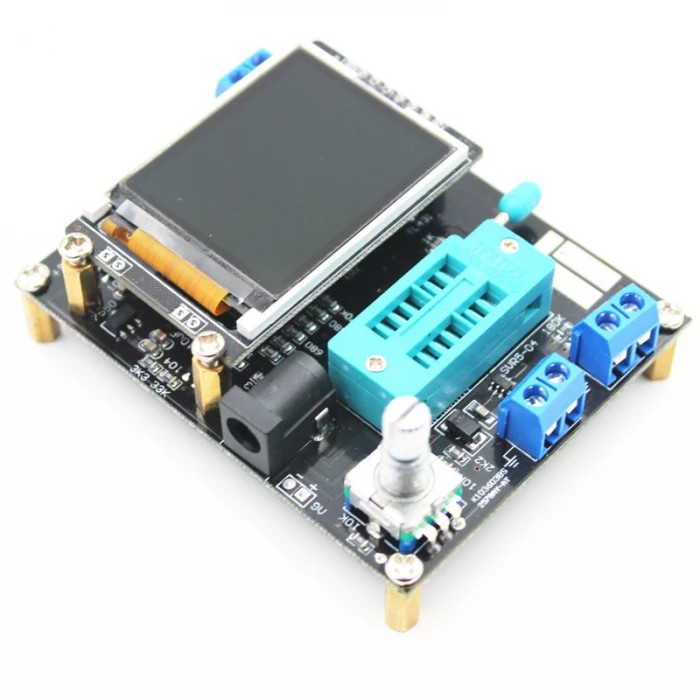

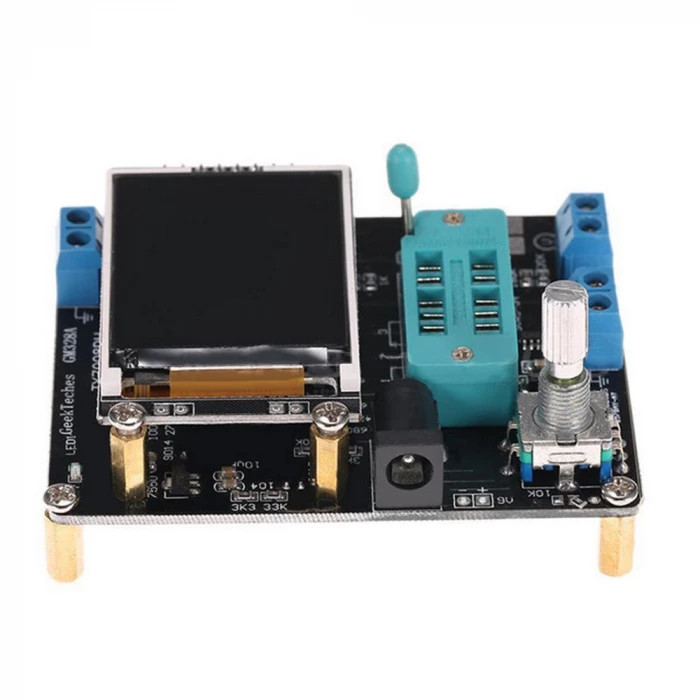

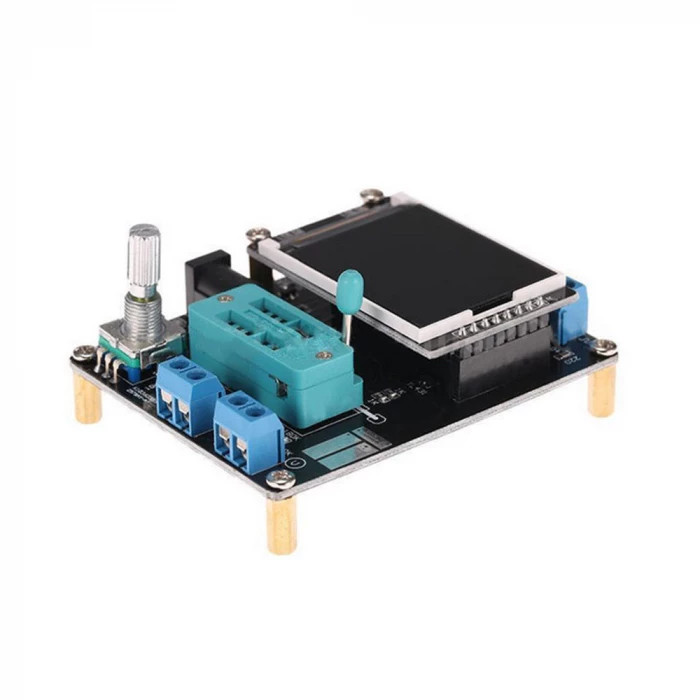

TESTER COMPONENTE electronice ESR METRU capacimetru condensatori

Tester cu tranzistor multifunctional pentru detectarea automata a tranzistoarelor NPN si PNP, FET, diode, diode duale, tiristor, SCR, identificarea automata a pinout-ului tranzistorului.

Are de asemenea generator de frecvente, voltmetru si codificator IR.

Foloseste un singur cip ATMEAG328P DIP-28 cu interfata IC.

Unitatea de afisare dispune de un afisaj color 160×128 pixeli, numarul de caractere de pe intregul ecran este 8×20, adancimea culorii este de 16 biti si afiseaza simbolurile grafice ale componentelor.

Comutare comutator rotativ de codare, masurare cu un singur buton, oprire automata.

Puteti folosi o baterie de 9V pentru a furniza energie, puteti utiliza si adaptorul de alimentare pentru a furniza energie, curentul intregului aparat este de aproximativ 30mA, iar curentul este de aproximativ 20nA dupa oprire.

Detectati automat tranzistoarele NPN si PNP, tranzistoarele cu efect de camp, diodele, diodele duble, tiristoarele, tiristoarele si determinati automat distributia pinilor tranzistoarelor de mai sus.

Testati factorul de amplificare a curentului emitatorului comun al tranzistorului NPN si PNP, tensiunea pragului emitatorului de baza, curentul de scurgere colector-emitator la intrerupere.

Identificati tranzistoarele Darlington prin tensiunea pragului emitatorului de baza si factorul de amplificare a curentului ridicat al tranzistorului.

Detectati diodele de protectie incorporate ale tranzistoarelor de putere si ale FET-urilor.

Testati tensiunea pragului de pornire a sursei de poarta a FET, rezistenta la pornire a sursei de scurgere, capacitatea sursei de poarta.

Se pot masura maximum 2 rezistente simultan, astfel incat pot fi masurate si rezistente reglabile cu trei pini. Daca rezistenta reglabila este ajustata la punctul final, se poate masura o singura valoare a rezistentei.

Rezolutia maxima a masurarii rezistentei este de 0,01Ω. Poate masura pana la 50MΩ.

Gama de masurare a condensatorului de la 25pF-100mF, rezolutie 1pF.

Masurati simultan rezistenta in serie echivalenta (ESR) a condensatorilor mai mari de 90nF, iar rezolutia rezistentei in serie echivalenta este de pana la 0,01Ω.

Pentru condensatoarele mai mari de 5000pF, rata de scadere a tensiunii dupa incarcare este afisata in acelasi timp. Aceasta valoare poate reflecta factorul de calitate (valoarea Q) a condensatorului.

Masurati pana la doua diode la un moment dat si afisati polii lor pozitivi si negativi si tensiunea de conducere.

Dioda emitatoare de lumina este, de asemenea, afisata ca un simbol grafic al diodei, iar tensiunea de pornire este mult mai mare decat cea a diodelor obisnuite.

Diodele Zener cu o tensiune de avarie inversa mai mica de 4,5V pot fi de asemenea detectate si afisate ca simbol cu dioda dubla. Polii pozitivi si negativi se bazeaza pe simbolul diodei cu o tensiune de pornire de aproximativ 700mV, iar tensiunea de pornire corespunzatoare celuilalt simbol al diodei este valoarea reglementata. Deci, nu utilizati o dioda obisnuita si o dioda Zener pentru a le masura in acelasi timp.

Cand testati o singura dioda, testati simultan capacitatea inversa de jonctiune a jonctiunii PN, iar capacitatea de jonctiune PN a tranzistorului poate fi, de asemenea, testata. In acest moment, numai baza si emitatorul sau baza si colectorul tranzistorului pot fi plasate in acelasi timp.

Condensatoarele sub 25pF pot fi, de asemenea, testate. Acest test necesita pregatirea mai intai a unui condensator 30pF, mai intai testati condensatorul 30pF, apoi conectati condensatorul care urmeaza sa fie testat in paralel cu acesta si masurati din nou, scadeti valoarea masurata a condensatorului 30pF din rezultatul obtinut.

Masurati inductanta rezistentelor sub 2100Ω in acelasi timp, domeniul de masurare este de la 0,01mH-20H.

Procesul de testare este de aproximativ 2 secunde, condensatorii mari si inductantele vor dura mai mult.

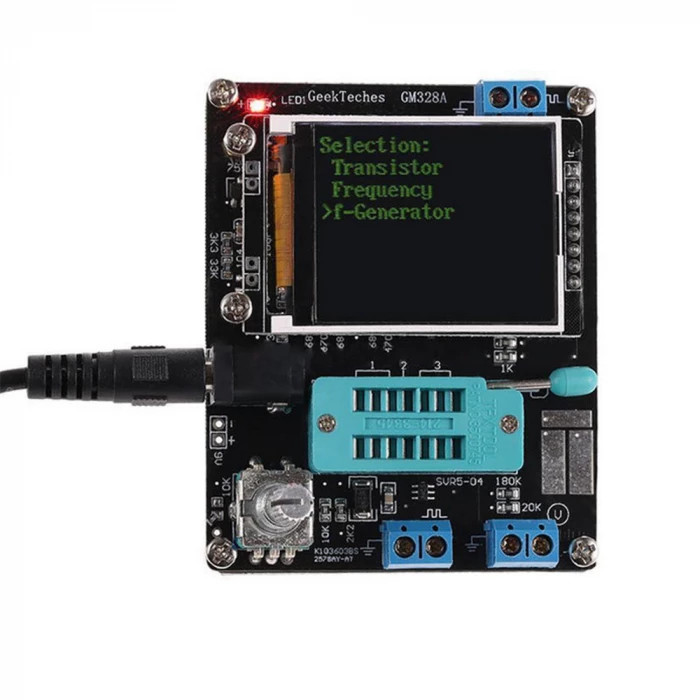

Functiile suplimentare includ masurarea frecventei, masurarea tensiunii, generatorul de unde patrate, generatorul PWM, decodarea telecomenzii in infrarosu, codarea telecomenzii in infrarosu, testul senzorului de temperatura DS18B20, testul senzorului de temperatura si umiditate DHT11, selectarea culorii, depanare si calibrare, testare continua si altele functii.

Gama de masurare a frecventei este de la 1Hz la 1MHz sau mai mare. Cand frecventa masurata este mai mica de 25kHz, perioada poate fi afisata, iar rezolutia poate ajunge la 0,001mHz.

Masurarea tensiunii continue pana la 50V.

Emiteti un semnal de unda patrata, cu mai multe frecvente dintre care sa alegeti, cea mai mare frecventa de iesire este de 2 MHz.

Emiteti un semnal de impuls (PWM) cu o frecventa fixa si un ciclu de functionare reglabil, iar ciclul de functionare poate fi ajustat de la 1% la 99%.

Functia de testare a capacitatii separate, metoda de testare este masurarea continua, condensatorul 2uF-50mF poate fi masurat direct in circuitul sau (circuitul in care se afla capacitatea masurata este oprit si capacitatea masurata trebuie sa fie complet descarcata).

Tiristoarele si tiristoarele pot identifica doar distributia pinului, iar curentul de declansare al tiristorului sau tiristorului testat este mai mic decat curentul pe care testerul il poate furniza, iar testerul poate furniza doar un curent de declansare de cel mult 6mA.

Decodarea si codificarea telecomenzii cu infrarosu accepta formate de codificare a cipurilor TC9012 si upD6121.

Nota: Inainte de a testa condensatorul, descarcati mai intai condensatorul. In caz contrar, se poate deteriora microcipul testerului.

Afisaj: LCD de 1,8 inch 160 * 128
Sursa de alimentare: DC 7-12V
Curent: Aprox. 20nA
Masurarea rezistentei: Max. 50MΩ
Rezolutie rezistenta: 0,01Ω
Masurarea capacitatii: 25pF ~ 100mF
Rezolutie capacitate: 1pF
Masurarea inductantei: 0,01mH ~ 20H

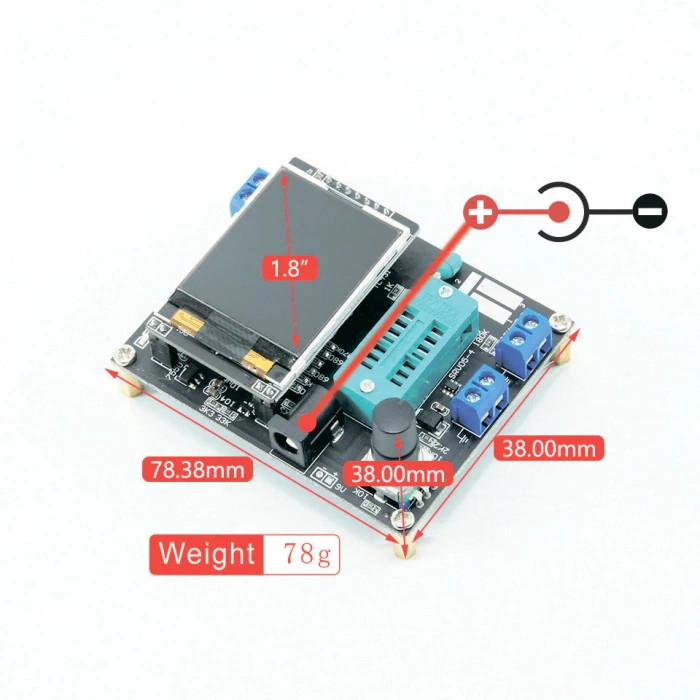

Dimensiune placa: 7.5 x 6 cm
Greutatea produsului: 78g

:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
