Tester continuitate scurtcircuit identificator de cabluri tracker Aermotor

Proiectat pentru a identifica si a cauta continuitatea firelor, fara a afecta izolatia acestora.

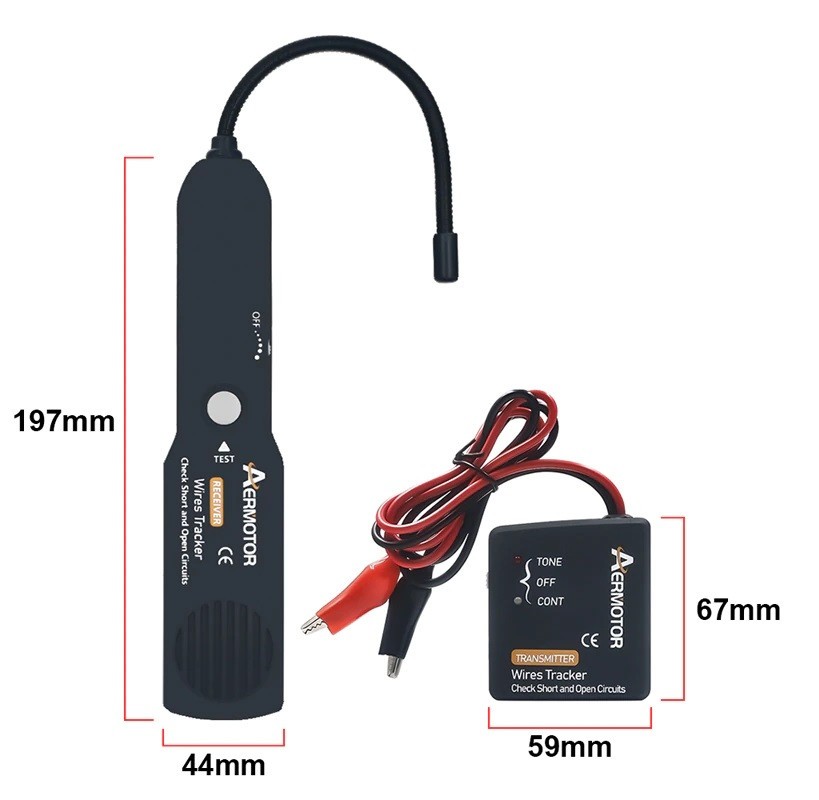

Kitul include un transmitator si un receptor.

Functionalitate:

- cautarea de fire rupte

- cautarea punctelor de discontinuitate a firelor

Detectorul de continuitate este compus dintr-un emitator si un

receptor

Functii

1. Verifica continuitatea firelor sau cablurilor si face o diagnoza a punctului de

intrerupere al acestora.

2. Receptioneaza semnalul de ton de la cablurile telefonice.

3. Identifica starea liniei telefonice (liber, ocupat, sonerie).

4. Transmite un semnal de ton simplu sau dual catre fire sau cabluri.

Utilizare

Testare continuitate

1. Apasati "CONT” la emitator si conectati testerele la firul la care doriti sa-i

masurati continuitatea. Daca indicatorul luminos de la CONT se aprinde in

verde, aceasta indica continuitatea firului (rezistenta totala a firului nu trebuie

sa depaseasca 10 kohm)

2. Apasati "TONE” la emitator si conectati testerele la firul la care doriti sa-i

masurati continuitatea. Daca in receptor se aude un ton, inseamna ca firul

masurat nu are discontinuitate.

OBSERVATIE: In ambele moduri (CONT sau TONE), firul testat nu trebuie sa fie sub tensiune – continua (>24V)sau alternativa!

Trimitere TON

Conectati un tester la firul de testat si celalalt tester la masa. Din comutatorul de TON de la emitator se poate selecta un ton

simplu sau dual pentru a fi transmis pe fir de catre emitator. La receptor ar trebui sa se auda tonul transmis in cazul in care firul

este continuu.
