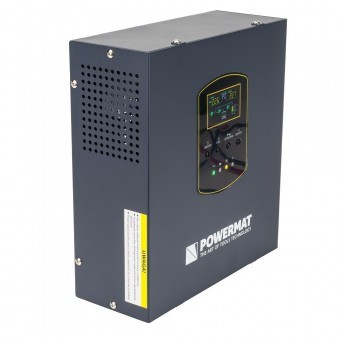

UPS pentru centrale termice, 800VA / 500W, unda sinusoidala pura, 2 prize Schuko

UPS line-interactiv

Unul dintre principalele avantaje ale acestui tip de sursa de alimentare este ca functioneaza intr-un mod interactiv cu linia de alimentare. Aceasta inseamna ca, in cazul unei caderi de tensiune in retea, sursa de alimentare trece automat la bateria conectata pentru a asigura tensiune constanta si alimentare neintrerupta a dispozitivului.

Deoarece este capabil sa comunice cu linia de alimentare, permite o protectie mai eficienta a dispozitivelor conectate impotriva daunelor rezultate din tensiuni instabile.

Un alt avantaj al UPS-urilor line-interactive este pretul lor relativ scazut in comparatie cu alte tipuri de UPS, cum ar fi UPS-urile online. Deoarece nu necesita astfel de componente de inalta calitate, sunt mai accesibile pentru intreprinderile mici si utilizatorii casnici.

Unda sinusoidala pura

Dispozitivul produce o tensiune „sinusoidala” la iesire, la fel ca si in reteaua electrica. Datorita acestui fapt, poate alimenta dispozitive cu inductie (inclusiv scule electrice, compresoare de aer, aparate de aer conditionat, frigidere, congelatoare etc.). Desigur, nu uitati sa selectati puterea sursei de alimentare pentru a se potrivi sarcinii.

Intotdeauna in control

Datorita afisajului LCD, utilizatorul poate monitoriza parametrii cheie ai sursei de alimentare, cum ar fi: tensiunea de intrare si iesire, frecventa in Hz, starea bateriei, sarcina si modul de functionare curent. Acest lucru ofera o perspectiva continua asupra starii dispozitivului si permite un raspuns rapid daca este necesar.

Lipsa curentului electric nu este o problema

Inginerii s-au ocupat de functia de pornire la rece a  PM-UPS-800MW , ceea ce inseamna ca dispozitivul poate functiona in modul baterie fara conectarea prealabila la retea. Aceasta este o solutie utila in cazul unor intreruperi bruste de curent atunci cand avem nevoie de acces rapid la date de pe un computer desktop sau alt dispozitiv.

PANOUL DE CONTROL SI DISPLAY LCD

Afisaj LCD

Comutator pornit/oprit

Butonul de iesire

butonul de confirmare

butonul Selectare (sus/jos)

LED de alimentare AC

LED-ul invertorului pornit

LED de eroare

Dioda de incarcare a bateriei

Moduri de operare a dispozitivului

Modul UPS:  alimentare de la retea in timpul incarcarii bateriei, trecerea la alimentarea de la baterie in cazul unei tensiuni instabile sau a unei pierderi complete a alimentarii retelei.

Modul redresor: incarcarea bateriei fara alimentarea receptoarelor.

Modul convertor DC/AC: fortarea alimentarii direct de la baterie fara conectare la reteaua de alimentare.

Putere: 800VA / 500W

Tensiune:  230V AC

Prize de iesire:  2x priza 230V cu impamantare schuko

Frecventa:  50 Hz

Tip transformator: toroidal

Stabilizarea tensiunii: DA

Forma de unda de tensiune: unda sinusoidala pura

Distorsiunea undei: ≤3%

Tipuri de baterii acceptate: 12V - AGM VRLA si GEL

Tensiune de incarcare: 13,6 V

Curent maxim de incarcare: 17A

Protectie baterie:  la 10,5V

Stabilizarea tensiunii: DA

Timp de comutare: <10 ms

Timp de functionare UPS: Depinde de instalarea bateriei utilizata

Semnalizare sonora: DA (descriere in manualul de utilizare)

Greutate produs cu ambalaj: 8,3 kg

Securitate:

suprasolicitare,

Inainte de reincarcare si descarcare

Scurtcircuit

Termic

Impotriva tensiunii de intrare prea mari si prea scazute

Schema de conectare pentru o singura baterie de 12V - disponibila in galerie

Schema de conectare pentru mai multe baterii de 12 V (conexiune in paralel)

In cazul dispozitivului nostru, regula de baza atunci cand conectati mai mult de o baterie este sa le conectati in paralel, ca in diagrama de mai jos.

Conectam bateriile cu aceeasi tensiune nominala. Aceiasi poli ar trebui conectati impreuna, adica conectorii „+” la „+” si conectorii „-” la „-”.

Apoi, conectati ultima baterie din pachetul conectat in paralel la UPS, pastrand polaritatea corespunzatoare, ca si in cazul conectarii bateriilor.

In acest fel, obtinem un pachet de baterii cu capacitatea sumei bateriilor folosite si aceeasi tensiune nominala.

Sfaturi importante pentru conectarea bateriilor in paralel:

Cel mai bine este sa combinati baterii cu aceeasi capacitate.

Acestea ar trebui sa fie facute folosind aceeasi tehnologie.

Ar trebui purtate la fel.

Aceeasi stare de incarcare a bateriei.

Cablurile folosite pentru conectarea bateriilor trebuie sa fie dimensionate adecvat si cat mai scurte posibil.

Cand inlocuiti bateriile cu altele noi, toate bateriile trebuie inlocuite in acelasi timp.
