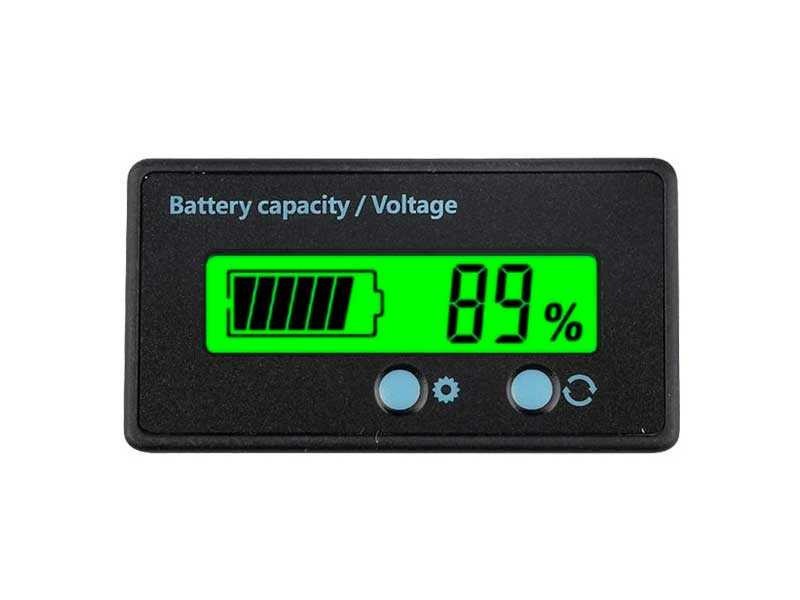

Voltmetru baterii plumb sau litiu 6-63V

Caracteristici:
Capacitatea bateriei și contor de tensiune.
Ecran LCD iluminat din spate.
Buton de viață lungă cu senzație confortabilă a mâinii.
Prevazuta cu folie PVC, suprafata este impermeabila.
Construit cu cataramă, fără șuruburi.
Contor universal de capacitate a bateriei, trebuie configurat singur.

Specificație:
Culoare: alb, verde, albastru
Material: ABS
Dimensiune: 61,3 * 33,3 * 13,5 mm
Lungime cablu: 30 cm
Interval de tensiune: DC 6-63V (nu depășiți tensiunea)
Curent de sarcină a circuitului: <5mA
Potrivit pentru: baterie cu litiu 2S-15S; baterie plumb acid 12V, 24V, 36V, 48V; 3S-16S baterie litiu fier fosfat

Procedura de setare:
1. Deconectați modulul de alimentare, apăsați și mențineți apăsată tasta Set până la alimentarea modulului. Afișajul arată parametrii actuali de setare a puterii;
2. Apăsați scurt tasta Set pentru a selecta P / L / F (P = 12V plumb acid, L = 3.7V baterie cu litiu, F = 3.2V litiu fier fosfat);
3. Apăsați scurt tasta funcțională pentru a seta numărul șirului bateriei (Set Key crește și Function Key scade);
4. Apăsați tasta funcțională mult timp pentru a intra în interfața de setare avansată, utilizați tasta Set pentru a selecta S1-S5, apăsați tasta funcțională pentru a selecta sau anula modul curent (în modul avansat, celula mică din simbolul bateriei corespunde cu S1-S5 De exemplu, S3 corespunde celei de-a treia celule mici, afișarea înseamnă a fi selectată și nicio afișare înseamnă a fi anulată);
5. Realimentați puterea după setare. Modulul salvează automat datele de setare.
De exemplu. 10 baterie cu litiu, porniți procentajul de putere și afișajul de rotație automată a tensiunii (mod S1)
Operare: Deconectați alimentarea modulului de afișare, apăsați și mențineți apăsată tasta Set, alimentați modulul, apăsați tasta Set pentru a selecta L, apăsați tasta funcțională pentru a selecta 10, apăsați tasta funcțională timp îndelungat pentru a selecta S1 și reputere atunci.

Instrucțiuni de setare:
S1: %/V Rotiți afișajul în 2s
Procentul de putere și tensiunea sunt afișate pe rând în mod recurent și automat;
S2: Somn de inactivitate în 10 secunde
Dormiți automat după afișarea capacității bateriei timp de 10 secunde, economisiți energie, apăsați tasta funcțională pentru a activa afișarea puterii timp de 10 secunde;
S3: Porniți lumina de fundal
Afișajul de alimentare pornește sau stinge iluminarea de fundal;
S4: Afișați sigla (aplicabil pictogramei bateriei mici)
Pictograma siglei este situată în partea de jos a simbolului bateriei din partea stângă a LCD-ului, porniți și afișați sigla;
S5: Selectarea modului de descărcare
Puterea afișează două tipuri de curbe de descărcare a bateriei, diferite medii se convertesc pentru a selecta moduri adecvate de descărcare a bateriei
