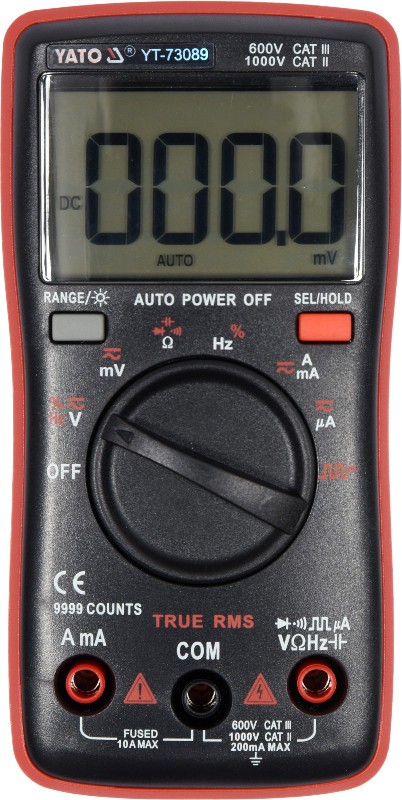

YATO Multimetru digital LCD

YATO Multimetru digital LCD

Multimetru digital cu functoe True RMS si interval automat pentru fiecare masurare. Permite masuratori de baza si avansate ale marimilor electrice. Este de dimensiuni reduse si un ecran mare iluminat din spate combina mobilitatea ridicata cu confortul muncii. Viteza, acuratetea si repetabilitatea indicatiilor multimetrului se datoreaza designului modern al tabloului de comanda si al sondelor de masurare de inalta calitate, a caror dimensiune si precizie vor fi apreciate atat de hobbisti, cat si de tehnicienii de service profesionisti. Generatorul de semnal cu unda patrata va va ajuta, de exemplu, in diagnosticul castilor sau difuzoarelor, iar o setare speciala a masurarii curentului in microamperi va va permite sa testati diferite tipuri de senzori, de exemplu senzori de flacara in dispozitivele HVAC.

Masurari de baza:

masurare tensiune alternativa: AC 0-750V, RMS ADEVARAT

Masurarea tensiunii DC: DC 0-999.9V

Masurarea curentului AC: AC 0-9.999A, RMS ADEVARAT

Masurarea curentului continuu: DC 0-9.999A

masurarea rezistentei: 0-9.999MΩ

test dioda: I F 5mA, U R 3V

test de continuitate: 0-50Ω

Masurari suplimentare:

masurarea capacitatii condensatorului: 0-9.999mF

masurarea frecventei: 0-9.999Mhz

masurarea factorului de umplere: 1-99%

generator de semnal cu unda patrata: 15 presetari de la 50 la 5000Hz

Exactitate de masurare:

Un exemplu de determinare a preciziei pentru masurarea tensiunii de curent alternativ. Calcul pentru rezultatul masuratorii: 235V

Precizia masuratorii pentru acest interval este: ± (1,0% + 3), rezolutie 0,1V

calcularea formulei erorii de masurare: (rezultatul masurarii x 1,0%) + 3 x rezolutie

calcule: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65V

Rezultatul real, luand in considerare eroarea de masurare, pentru citirea de 235V = 235 ± 2,65V

rezultatul luand in considerare eroarea de masurare pentru indicatia de masurare a tensiunii DC: 12V = 12 ± 0,09V

rezultat luand in considerare eroarea de masurare pentru indicarea intensitatii curentului alternativ: 8A = 8 ± 0,15A

Tabelul cu rezolutia si precizia pentru o anumita masurare poate fi gasit in manualul de utilizare.

Functii incorporate:

TRUE RMS - aceasta functie calculeaza valoarea reala efectiva a tensiunii si curentului alternativ atat pentru formele de unda sinusoidale, cat si pentru cele non-sinusoidale. Dispozitivul masoara mai intai valoarea reala a undei sinusoidale in mai multe intervale de timp → apoi patrateaza rezultatele masuratorilor → le insumeaza → calculeaza media → si in cele din urma rezultatul mediu ia radacina patrata. Rezultatul masurarii este o tensiune / curent RMS real, chiar si pentru o unda sinusoidala sau patrata deformata.

Generator de semnal - prin setarea butonului pentru a genera un semnal, contorul va genera o unda patrata cu o frecventa de la 50 la 5000Hz. Semnalul poate fi utilizat, de exemplu, in diagnosticarea difuzoarelor.

AUTO - reglare automata a domeniului de masurare. Daca masurati valori necunoscute cu o distanta manuala a volanului manual, efectuati masuratori secvential de la cel mai mare interval pana la interval, oferind rezultatul cel mai precis - altfel riscati sa deteriorati dispozitivul. Cu toate acestea, in cazul unui multimetru cu functia AUTO, este suficient sa faceti o singura masuratoare, iar contorul va gasi automat intervalul optim. In mod implicit, contorul porneste in modul AUTO

GAMA - schimbarea manuala a domeniului de masurare. O functie utila atunci cand verificati multe dintre aceleasi componente cu o valoare cunoscuta, de exemplu o serie de rezistente. Setarea manuala a intervalului va reduce semnificativ timpul acestor masuratori

SEL - schimbarea modului de masurare, de exemplu de la masurarea tensiunii AC la CC

DATA HOLD - salvarea valorii masurate in prezent pe afisaj.
