ZOYI ZT-DQ02 LCR Metru Profesional + Tester de Rezistenta Interna a bateriilor

ZOYI ZT-DQ02 este un aparat de măsură de ultimă generație, ideal pentru electroniști, service-uri, ateliere, educație tehnică și pasionați de testare avansată. Acest model integrează funcțiile unui tester LCR precis și ale unui tester de rezistență internă pentru acumulatori, totul într-o carcasă compactă, portabilă și extrem de intuitivă.

ZT-DQ02 poate măsura atât rezistența DC pură, cât și impedanța la frecvențe AC selectabile. Pe lângă valoarea principală (L, C, R, Z), afișează și parametrii derivați cum ar fi:

• Reactanță (X)
• Factorul de calitate (Q)
• Factorul de disipare (D)
• Unghiul de fază al impedanței (θ), exprimat în grade sau radiani

Testare fără dezlipire de pe placă (In-Circuit Testing)
ZT-DQ02 permite selectarea unei tensiuni de test de doar 0.1V, ideală pentru măsurarea condensatorilor direct în circuit. Această tensiune redusă evită activarea tranzistoarelor, diodelor sau altor componente active, oferind rezultate precise fără a fi necesară dezlipirea componentelor de pe placa de bază.

Măsurători multifuncționale:
Afișează valorile de rezistență (R), capacitate (C), inductanță (L), impedanță (Z) și rezistență internă a acumulatorilor. Recunoaștere automată a componentelor.

Posibilitate de calibrare internă (open/short), pentru măsurători stabile și fiabile în timp. Bridge Calibration – pentru L/C/R, pe 12 valori de referință . Internal Resistance Calibration – pentru tensiuni și rezistențe standard

Suportă 5 frecvențe de lucru: 100Hz, 120Hz, 1kHz, 10kHz și 100kHz – ideal pentru testarea componentelor pasive, inclusiv cele de valoare mică.

Tensiune de test selectabilă:
Poți alege între 0.1V, 0.3V și 0.6V, în funcție de sensibilitatea componentelor.

Măsurare rezistență internă acumulatori:
Perfect pentru evaluarea stării acumulatorilor Li-ion , LiFePO4 , Lithium-polymer, plumb-acid, NiMH, NiCd , Alcaline , Zinc carbon etc. Măsoară cu acuratețe tensiunea și rezistența internă, util pentru sortare, diagnostic și predicția duratei de viață.

Tabel de referință pentru rezistența internă a acumulatorilor

Manualul oferă tabele detaliate cu valorile normale de rezistență internă pentru:

baterii plumb-acid (starter, deep-cycle)
Li-ion (inclusiv 18650)
NiMH, NiCd
baterii alcaline și zinc-carbon
supercondensatori

Util în ateliere sau service-uri care evaluează baterii reîncărcabile – permite sortarea rapidă și predicția duratei de viață.

Specificații tehnice:
Interval inductanță: 0–100 H
Capacitate: 0–1.000.000 microF
Rezistență: 0–20 MOhm
Rezistență internă baterie: 0.01 mOhm – 200 Ohm
Tensiune baterie: până la +100V
Acuratețe măsurare IR baterii: +/- 0.5%
Acuratețe tensiune baterii: +/- 0.2%
Ieșire test: impedanță 100Ohm
Timp de măsurare: 1s / 2s / 4s

Ecran color de 2.8 inch ( 7.11 cm ) – lizibil și în medii cu iluminare slabă
Navigare facilă cu taste dedicate pentru funcții (viteză, frecvență, mod LCRZ, etc.)
Indicator stare baterie + funcție HOLD + comparație parametri (FAIL/PASS)

Alimentare și conectivitate:
Acumulator intern 18650 de 2000mAh (înlocuibil)
Încărcare rapidă prin USB-C
Poate fi folosit cu cabluri Kelvin sau sonde clasice incluse

Atenție: Pentru rezultate corecte la măsurarea condensatorilor, descărcați complet componenta înainte de test!

Mod „Tolerance” – util în producție / testare în serie

Se pot seta:

valoarea nominală
abaterea maximă acceptată (toleranță în %)
compararea automată cu rezultatul real → afișează PASS / FAIL
Ideal pentru selecție rapidă a componentelor conforme în serie.

Funcție de înregistrare + control prin PC

Ținând apăsat butonul HOLD/REC, se intră în modul de înregistrare automată. Prin portul USB-C se pot transmite date în timp real spre PC folosind protocolul SCPI (standard în instrumentație de laborator).

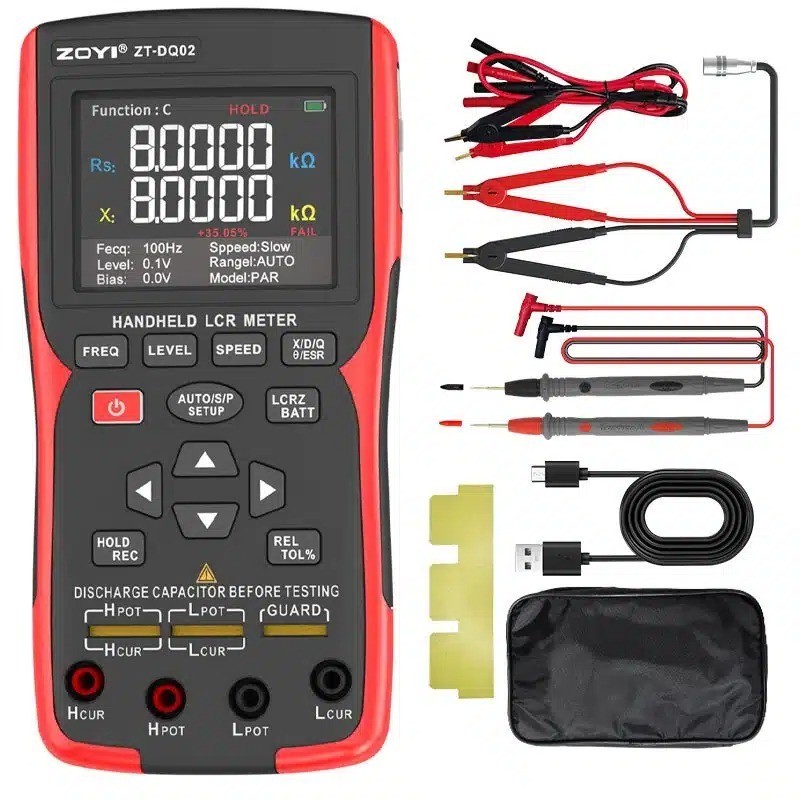

Conținut pachet:
ZT-DQ02 LCR Meter
Clipsuri Kelvin
Clipsuri Kelvin pentru testarea bateriilor
Cabluri de test
Cablu USB-C
Punte de izolare
Husă de transport
Manual utilizare
