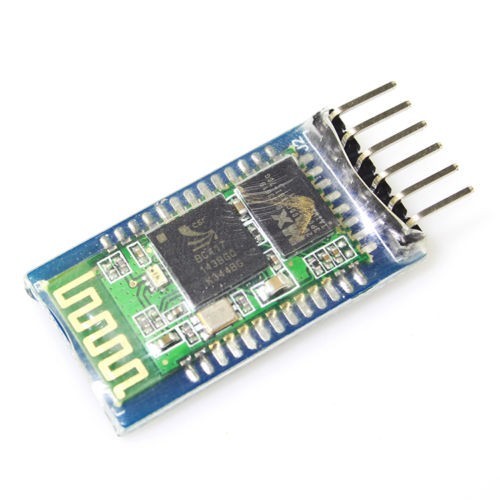

Adaptor Bluetooth Master HC-05 Slave 3.3 V si 5 V UART RS232 TTL

Pini conectare VCC, GND, TXD, RXD, PIN-ul KEY și starea LED

Ledul de stare indica starea modulului : flash - nu există nici o conexiune Bluetooth, lent - în modul AT ,  dual-flash - Bluetooth este conectat și port deschis.

Placa de bază cu diode anti-revers cu 3.3V LDO, tensiune de intrare: 3.6 ~ 6V, neîmperecheat: aproximativ 30mA, asociat: 10mA mai mult de 7V nu este permisă.
Nivel logic 3.3V  interfață, poate fi direct conectat o varietate de microcontrolere (51 AVR, PIC, ARM, MSP430) și 5V MCU.
Distanță: 10M
8 biți de date, 1 bit de stop, puteți seta formatul de comunicare cum doriti.
Se pot seta parametrii de interogare și informații prin modul de comandă AT trăgând 34 de picioare.
Se poate trece în modul Slave gazdă și prin comenzi AT.
Suporta rata de transfer standard, de la 4800 bps ~ 1382400 bps.
Ușor de conectat cu PC-ul, parola de imperechere fiind 1234.

    Protocal Bluetooth: Bluetooth versiunea V2.0 + EDR
    Frecventa: 2.4GHz banda ISM
    Modularea: GFSK (Frecvență Gauss Shift Keying)
    Putere de emisie: ≤4dBm, Clasa 2
    Sensibilitate: ≤-84dBm la 0,1% BER
    Viteză:: 2.1Mbps asincrone (Max) / 160 kbps, sincronă: 1Mbps / 1Mbps
    Securitate: autentificare și criptare
    Profiluri: Bluetooth port serial
    Alimentare: + 3.3VDC +5V 50mA
    Temperatura de lucru: -20 ~ +75 C
