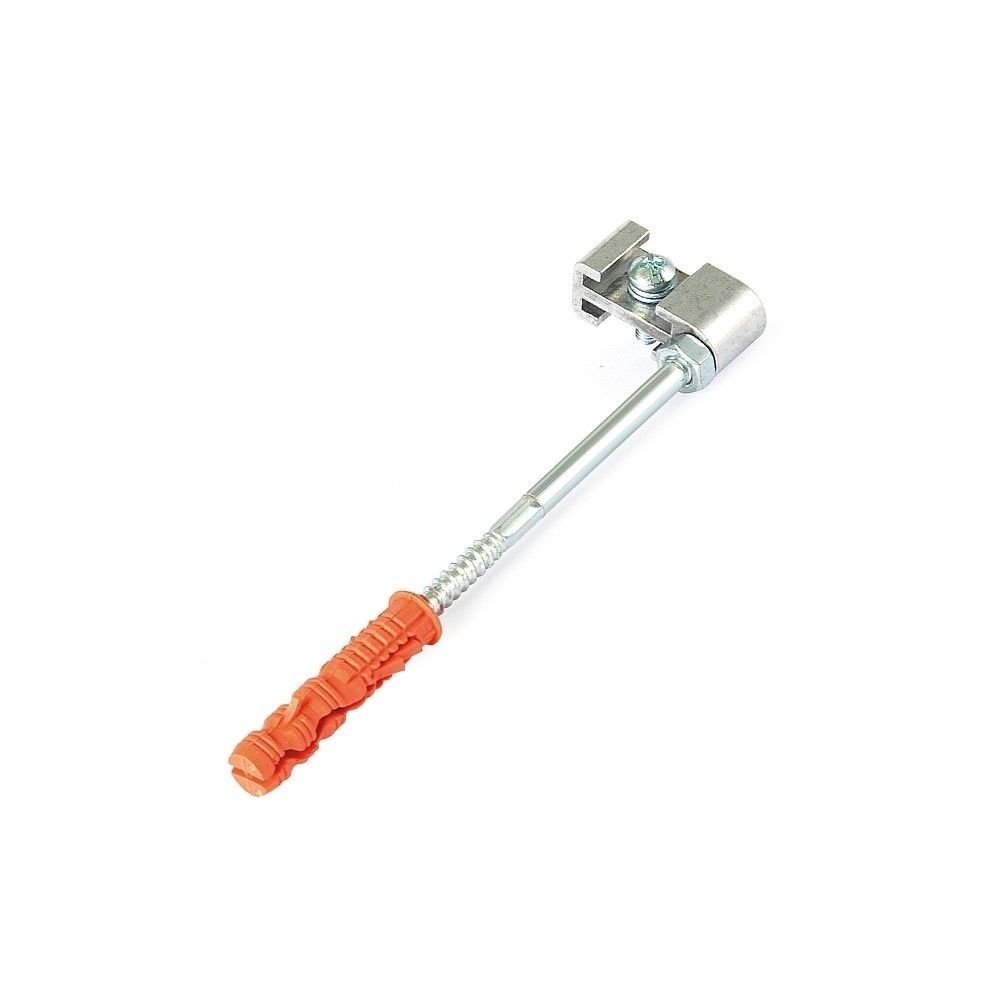

Cârlig pentru suport PVC (Metal) 220mm

Cârlig pentru suport PVC (Metal) 220mm


Sistemul de jgheaburi BRYZA este un produs consacrat, lansat la începutul anului 2004
pe piață. BRYZA este un sistem complet,
format din jgheaburi cu secțiune transversală semicirculară de 75, 100 și 125, un grup de accesorii și burlane cu două diametre de 63 și 90mm.
Eleganța discretă a formelor clasice, montajul ușor și o selecție
de două culori în dimensiuni diferite îndeplinesc toate dorințele clienților.

         Maro (RAL 8017)              -              Grafit (RAL 7021)

Sistem 75


Jgheab 75mm cu burlan 63mm.
Pentru clădiri rezidențiale mici, acoperișuri, garaje,
balcoane și mansarde.


Sistem 100


Jgheab 100mm cu burlan 90 sau 63mm.
Case unifamiliale, depozite mici și medii,
clădiri comerciale și industriale și
clădiri publice.


Sistem 125


Jgheab 125mm cu burlan 90mm.
Case unifamiliale și multifamiliale, blocuri de locuințe,
depozite, clădiri publice, clădiri comerciale
și industriale.


Piese ale sistemului de jgheaburi


1.    "Jgheab" 75, 100, 125mm; 2m
2.    "Suport jgheab" 75, 100, 125mm
3.    "Colț interior 90°" 75, 100, 125mm
4.    "Conector jgheab" 75, 100, 125mm
5.    "Colț exterior 90°" 75, 100, 125mm
6.    "Stutzen" 75/63, 100/63, 100/90, 125/90mm
7.    "Capac jgheab dreapta/stânga" 75, 100, 125mm
8.    "Burlan" 63, 90mm
9.    "T-Piesă" 63, 90mm
10.  "Suport (PVC)" 63, 90mm
11.  "Conector burlan/mufă" 63, 90mm
12.  "Reducție" 90/63mm
13.  "Cot 67, 5°" 63, 90mm
14.  "Suport metalic ajustabil" 75, 125mm
15.  "Cârlig pentru suport PVC" 120, 160, 180, 220, 250, 350mm
16.  "Colț interior unghi ajustabil 120° până la 145°" 125mm
17.  "Colț exterior unghi ajustabil 120° până la 145°" 75, 100, 125mm


Tip de conexiune


Jgheaburile sunt conectate printr-o conexiune cu clic cu piesele de formă ale țevilor.
Conexiunea este etanșată cu un profil de cauciuc aflat în canelura unei piese de formă a țevii.
Acest tip de conexiune permite o montare ușoară și asigură etanșeitatea necesară.
Conexiunea burlanelor cu piesele de formă ale țevilor se face cu mufe de conexiune
fără garnitură. Tipurile de conexiuni menționate permit compensarea
modificărilor termice de lungime ale pieselor sistemului de jgheaburi.


Vă rugăm să rețineți la montaj!


Suporturile din PVC și oțel sunt montate direct pe șipci sau căpriori.
Distanța dintre suporturi trebuie să fie de 40-50cm. Pentru o evacuare corectă a apei,
jgheabul trebuie să aibă o pantă de 2mm pe 1m în direcția stutzenului.

Tăierea jgheaburilor și burlanelor


Tăiați jgheabul sau burlanul cu un ferăstrău cu dinți fini la un unghi drept la lungimea corectă.

Montarea jgheaburilor în suporturi și montarea stutzenului și pieselor individuale


Montarea în suporturile din PVC și metal începe cu introducerea
marginii jgheabului în nasul frontal al suportului, apoi partea interioară a jgheabului
trebuie apăsată sub nasul din spate.
Colțul, stutzenul și conectorul de jgheab sunt montate prin glisare
pe marginea frontală a jgheabului și apoi fixare pe marginea din spate a jgheabului.
La conectare, trebuie să se acorde atenție poziției corecte a garniturilor în stutzen, conectori
și colțuri, precum și la limitatoarele de pe suprafața interioară a acestor piese.
Se recomandă montarea de suporturi suplimentare de jgheab la conectori, stutzen și
colțuri.

Colțul, stutzenul și conectorul de jgheab sunt montate prin glisare
pe marginea frontală a jgheabului și apoi fixare pe marginea din spate a jgheabului.
La conectare, trebuie să se acorde atenție poziției corecte a garniturilor în stutzen, conectori
și colțuri, precum și la limitatoarele de pe suprafața interioară a acestor piese.
Se recomandă montarea de suporturi suplimentare de jgheab la conectori, stutzen și
colțuri.
