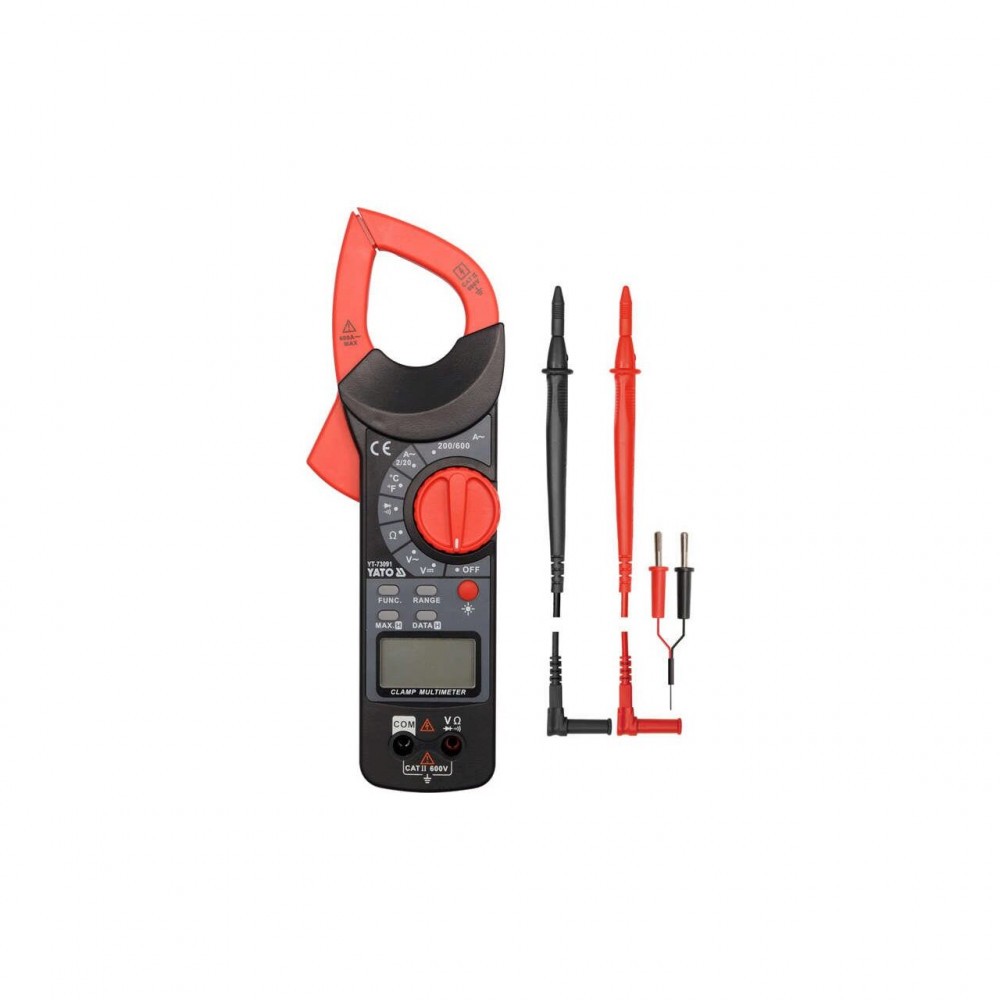

Cleste voltamperic Yato YT-73091

Dispozitivul de prindere universal YT-73091 cu un domeniu automat pentru majoritatea indicațiilor vă permite să efectuați măsurători electrice de bază. Contorul este echipat cu cleme de măsurare care permit măsurarea curentului alternativ într-un singur conductor cu metoda de inducție. Măsurarea are loc fără a fi nevoie să deconectați circuitul sau să îl deconectați de la sursa de alimentare și vă permite să măsurați un curent mult mai mare decât la contoare electrice convenționale.

MĂSURĂRI DE BAZĂ

• măsurare tensiune alternativă: AC 0-600V

• Măsurarea tensiunii DC: DC 0-600V
• Măsurarea curentului alternativ: 0-600A alternativ

• măsurarea rezistenței: 0-20MΩ
• test diodă: I F 1mA, U R 1,48V
• test de continuitate: 0-120Ω

MĂSURĂRI SUPLIMENTARE

• măsurarea temperaturii: -20 până la 1000 ° C

EXACTITATEA DE MĂSURARE

Un exemplu de determinare a preciziei pentru măsurarea curentului alternativ. Calculul rezultatului măsurătorii: 30A

• Acuratețea măsurării contorului YT-73091 pentru acest interval este: ± (2,5% + 5), rezoluție 0,1A
• calcularea formulei erorii de măsurare: (rezultatul măsurării x 2,5%) + 5 x rezoluție
• calcul: (30 x 2,5%) + 5 x 0,1 = 0,75 + 0,5 = 1,25A

Rezultat luând în considerare eroarea de măsurare pentru indicația 30A = 30 ± 1,25A *

• rezultatul luând în considerare eroarea de măsurare pentru indicația de măsurare a tensiunii AC: 235V = 235 ± 8.525V *
• rezultatul luând în considerare eroarea de măsurare pentru indicația de măsurare a tensiunii DC: 12V = 12 ± 0,106V

Tabelul cu rezoluția și precizia pentru o anumită măsurare poate fi găsit în manualul de utilizare.

* Contorul YT-73091  nu are funcția reală de măsurare RMS, prin urmare rezultatul de mai sus este tensiunea reală RMS și curentul alternativ numai pentru forma de undă sinusoidală corectă.

FUNCȚII INCorporate

• AUTO - reglare automată a domeniului de măsurare. Dacă măsurați valori necunoscute cu o distanță manuală a roții de mână, efectuați măsurători secvențial de la cel mai mare interval până la interval, oferind rezultatul cel mai precis - altfel riscați să deteriorați dispozitivul. Cu toate acestea, în cazul unui multimetru cu funcția AUTO, este suficient să faceți o singură măsurătoare, iar contorul va găsi automat intervalul optim. În mod implicit, contorul pornește în modul AUTO
• GAMA - schimbarea manuală a domeniului de măsurare. O funcție utilă atunci când verificați multe dintre aceleași componente cu o valoare cunoscută, de exemplu o serie de rezistențe. Setarea manuală a intervalului va reduce semnificativ timpul acestor măsurători
• FUNC. - schimbarea modului de măsurare, de ex. de la măsurarea temperaturii de la ° C la ° F, comutarea testului diodei la testul de continuitate a circuitului
• DATA HOLD - salvarea valorii măsurate în prezent pe afișaj
• MAX HOLD - păstrarea valorii maxime a măsurătorii pe afișaj

INFORMAȚII SUPLIMENTARE

• Afișaj LCD, rezultatul maxim afișat: 1999
• lumina de fundal a ecranului
• semnal acustic în testul de continuitate a circuitului pentru rezistență sub 50 Ω
• testele de diodă și continuitate pot fi activate separat
• Clemele se deschid până la 37 mm și permit măsurarea unui singur fir cu un diametru maxim de 37 mm
• setul include sonde de măsurare și un capac
• construcție cu protecție la suprasarcină
• oprirea automată a contorului
• indicator baterie descărcată
• sursa de alimentare: două baterii de 1,5 V (AAA)

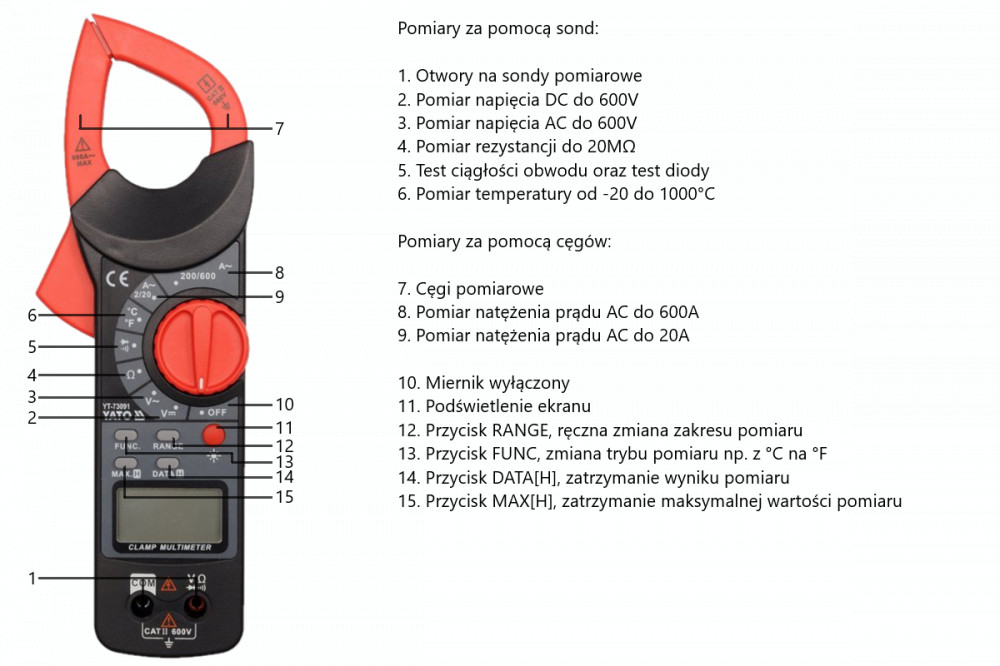

DESCRIERE VIZUALĂ

PRUDENȚĂ

Măsurarea curentului cu cleme de măsurare se efectuează numai pe un singur conductor, un singur conductor. Prinderea clemei pe un cablu multi-core fără a izola un singur nucleu va arăta un rezultat incorect sau un curent zero.

• Gama automată: DA
• Măsurarea tensiunii AC: 0-600V
• Măsurarea tensiunii DC: 0-600V
• Măsurarea rezistenței: 0-20MΩ
• Măsurarea temperaturii: -20 până la 1000 ° C
• Curent alternativ: 0-600A
• Test de continuitate: DA
• Test diodă: DA
