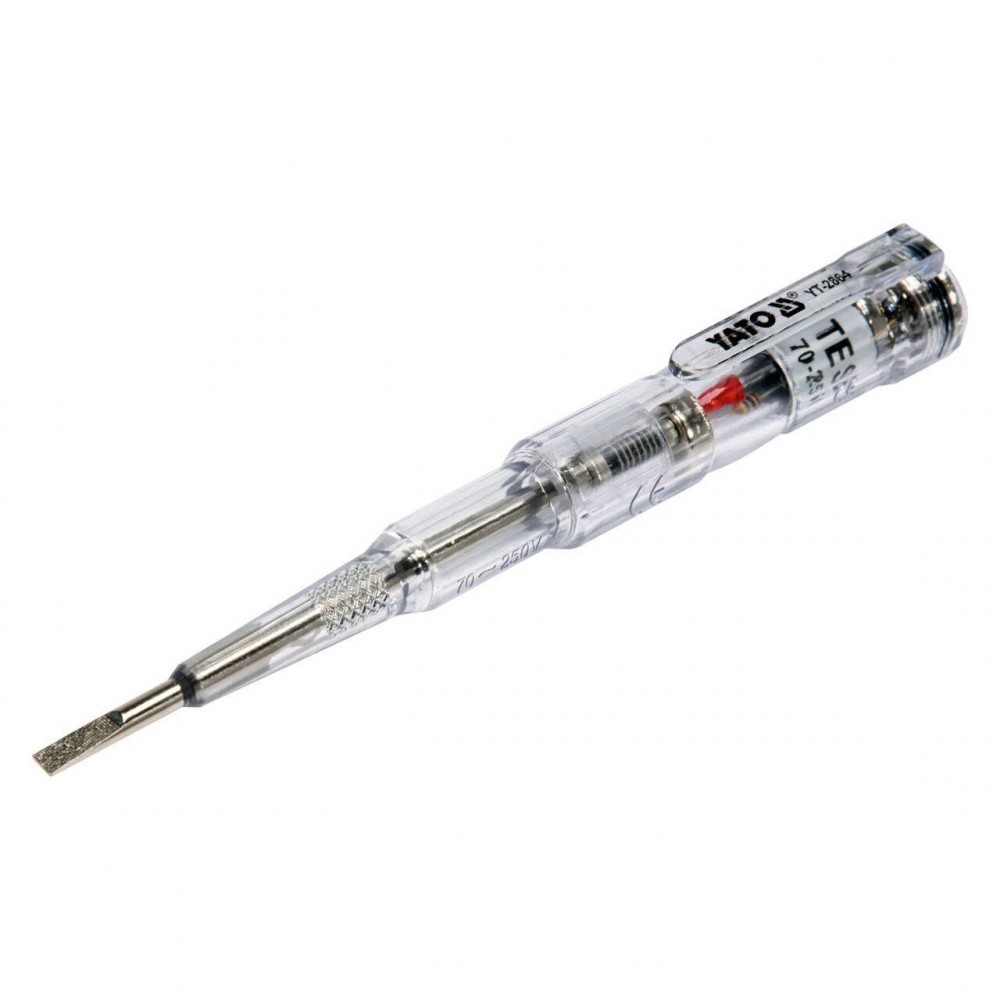

Creion de tensiune 70-600v Yato YT-2864

Testerul de tensiune YT-2864 vă permite să detectați tensiunea de curent alternativ, de exemplu într-o priză de uz casnic sau la capetele cablurilor, utilizând două metode: contact și inducție. Testerul vă permite, de asemenea, să testați continuitatea cablului și să verificați starea bateriilor sau acumulatorilor. Prezența tensiunii este semnalată de iluminarea diodei plasate în interiorul mânerului.

FUNCȚII DE EȘANTIONARE

• Domeniul de detectare a tensiunii AC prin metoda de contact: 70-250V
• Domeniul de detectare a tensiunii AC cu metoda de inducție: 70 - 600V
• verificarea stării bateriei prin metoda de contact: de la 1,5 la 9V
• test de continuitate cablu folosind metoda contactului: 0 - 50 M Ω

• lungime totală: 140 mm
• lățimea vârfului: 3,5 mm
• sursa de alimentare: 2x1,5V; LR41

METODA DE CONTACT

Aplicați vârful la circuitul live. Iluminarea LED-ului indică fluxul de curent electric prin acest element. În această metodă, nu se recomandă atingerea contactului din partea superioară a mânerului. Atingerea contactului nu prezintă un risc de electrocutare, dar crește sensibilitatea sondei și poate distorsiona indicația.

METODA DE INDUCȚIE

Metoda permite detectarea tensiunii AC într-un conductor izolat. Pentru a face acest lucru, apucați testerul de partea izolată a vârfului și apropiați contactul de pe partea superioară a mânerului de firul izolat. Iluminarea diodei LED înseamnă că cablul testat este activ. Puteți crește sensibilitatea metodei prin apucarea testerului de partea neizolată a vârfului. Această metodă permite, de asemenea, detectarea „fără contact” a unei rupturi într-un fir electric sub tensiune. La punctul de întrerupere, testerul va opri semnalizarea prezenței tensiunii.

VERIFICAȚI CONDIȚIA BATERIEI

Testerul vă permite să verificați starea bateriilor sau acumulatorilor destinate alimentării diferitelor dispozitive electrice în intervalul de la 1,5V la 9V. Așezați vârful testerului pe terminalul bateriei marcat cu „+”, atingeți știftul din partea superioară a mânerului, apoi atingeți terminalul bateriei marcat „-”. Iluminarea diodei înseamnă că bateria sau acumulatorul sunt încărcate. Nu utilizați această metodă pentru a testa baterii sau acumulatori cu tensiune nominală mai mare. Bateriile și acumulatorii conectați la un circuit electric nu trebuie testați.

VERIFICAREA CONTINUITĂȚII CABLULUI

Verificăm continuitatea cablului aplicând vârful la un capăt al cablului, apoi, ținând contactul în partea de sus a mânerului, apucăm celălalt capăt al cablului. Iluminarea LED-ului indică continuitatea cablului testat. Este interzisă verificarea continuității firelor sub tensiune sau în circuitul electric cu această metodă.

• Dimensiune [mm]: 140
• Frecvență [Hz]: 50-500
• Gama de tensiune [V]: 70-250 / 70-600
