Display 2.4" LCD TFT cu touchscreen + microSD shield Arduino UNO (d.5209C)

Produsul este nou!

Specificații:

Rezoluție: 320x240

Driver: HX8347i

Bazat pe controller-ul SPFD5408 (compatibil cu ILI9341)

Interfață digitală pe 8 biți + 4 linii de control

Stabilizator de tensiune LDO de 3.3 V integrat

Compatibil cu microcontrollere de 5 V și de 3.3 V

Culori pe 18 biți (până la 262000 de culori suportate)

Slot pentru card SD

Touchscreen rezistiv pe 4 fire

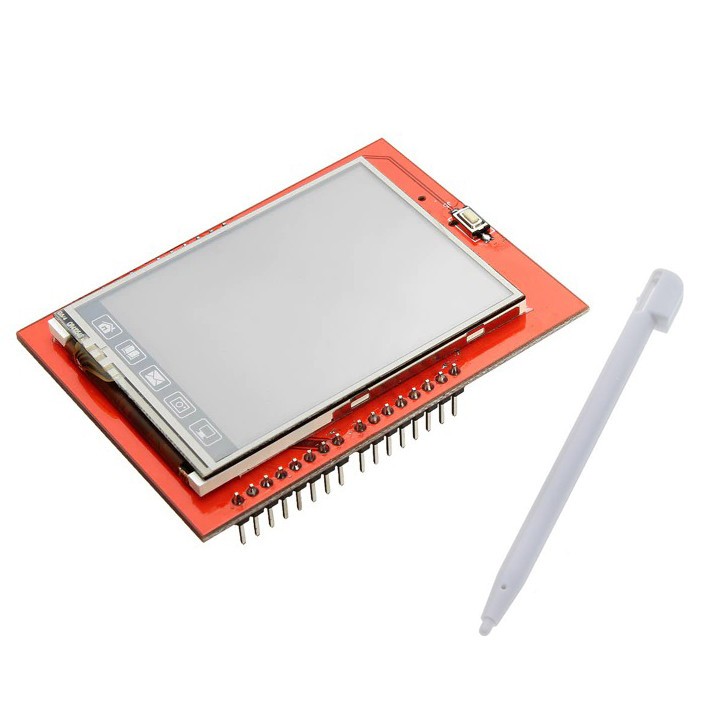

Acest shield LCD are 2.4" și o rezoluție de 320x240 pixeli.

Pentru a-l utiliza, tot ce trebuie să faceți este să-l conectați peste plăcuța Arduino.

Shield-ul conține un touchscreen de tip rezistiv.

Conține și un slot pentru carduri SD pe care puteți încărca imagini în format .bmp pentru a le afișa pe display.

Utilizare împreună cu Arduino

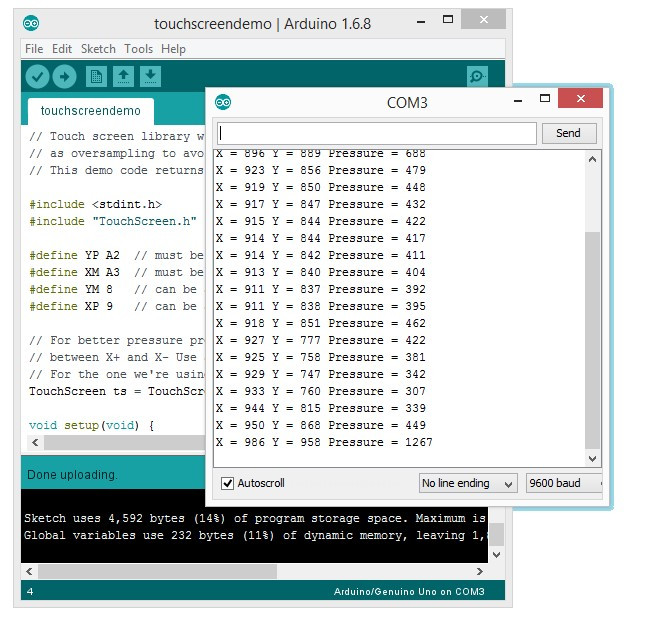

File->Examples->TouchScreenLibrary->touchscreendemo – acest program nu afișează nimic pe display, dar afișează în terminalul serial poziția și presiunea cu care atingeți display-ul.

File -> Examples -> TFTLCD_Library -> graphictest – programul desenează pe ecran diverse lucruri și afișează texte folosind funcțiile puse la dispoziție de bibliotecile folosite.

În prima parte a programului sunt definite codurile culorilor, astfel: #define GREEN 0x07E0.

În timp ce sunt apelate funcțiile de desenare, în terminalul serial sunt afișate informații despre acestea, făcând astfel programul mai ușor de înțeles. Este instanțiat un obiect de tipul Adafruit_TFTLCD:
Adafruit_TFTLCD tft(LCD_CS, LCD_CD, LCD_WR, LCD_RD, LCD_RESET);

Obiectul tft vă pune la dispoziție metode precum:
tft.fillScreen(culoare); - pentru a umple tot display-ul cu o culoare,
tft.drawLine(x1, y1, x2, y2, color); - pentru a trasa o linie de o anumită culoare între punctele de coordonate (x1,y1) si (x2,y2).

Exemplul tftbmp din aceeași bibliotecă afișează de pe un card SD pe display o imagine cu formatul .bmp.

Modificați denumirea imaginii din program pentru a afișa propriile voastre imagini.

Exemplul tftpaint este o mică aplicație de tip paint – puteți selecta culoarea dorită pentru a desena pe display.

Încercați și celelalte exemple și urmăriți comentariile din cod pentru a înțelege programele.

Veți putea crea cu ușurință joculețe, animații și obiecte grafice pentru a da culoare proiectelor voastre.

Pachetul conține:
• 1 bucată x display 2.4" LCD TFT cu touchscreen (cod produs: d.5209C)
