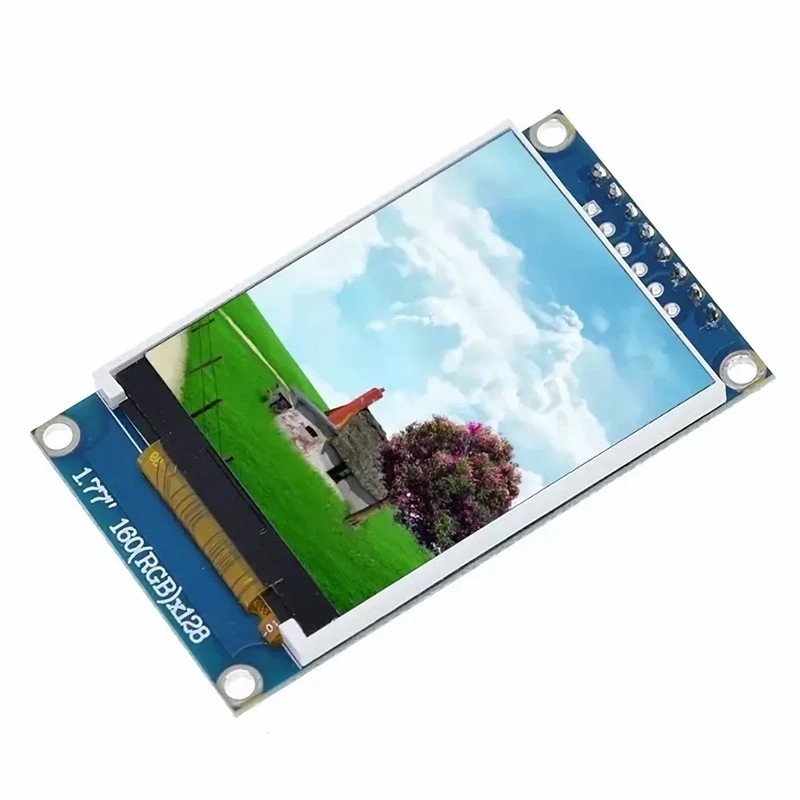

Display TFT LCD 1.77 inch color rezolutie 128*160 Arduino UNO R3, SPI cu 8 pini

Descriere tradusă în limba română:

1. Rezoluție: 128*160 RGB

2. Tip panou: TFT

3. Culoare: Full color 65K/262K

4. Mod afișare: Negru normal

5. Tensiune de lucru LCM (pinul 2 VCC(IN)): 3~3.3V, Tensiune de lucru ecran (Vddio): 2.5~3.3V

6. Iluminare din spate cu 2 LED-uri albe, Vf=3.0V, If=(15*2=30)mA; Comutator control iluminare din spate: BLK este tras în sus implicit și iluminarea din spate este pornită; când BLK este jos, iluminarea din spate este oprită, iar luminozitatea ecranului poate fi, de asemenea, controlată prin pwm pentru a controla timpul de comutare BLK.

7. Temperatură de funcționare: -20°C~70°C

8. Temperatură de stocare: -30°C~80°C

9. Metodă de conectare/cip driver: COG/ST7735S, 14P pas 0.8mm de sudură;

10. Interfață: SPI cu 4 fire

11. Direcția de vizualizare: unghi larg de vizualizare

SPECIFICAȚII MECANICE

1. Dimensiune modul: 35.6mm(L)*56mm(l)*12.5mmMAX(H)

2. Arie efectivă (VIA): 29.30mm (L)*35.58mm(l)

3. Arie efectivă (A/A): 28.03mm(L)*35.04mm(l)

4. Distanța dintre puncte: 0.219mm(L)*0.219mm(V)

Descriere în limba engleză:

1. Resolution: 128*160 RGB

2. Panel type: TFT

3. Color: Full color 65K/262K

4. Display Mode: Normal Black

5. LCM working voltage (pin 2 VCC(IN)): 3~3.3V, Screen working voltage (Vddio): 2.5~3.3V

6. Backlight 2 white LEDs, Vf=3.OV, If=(15*2=30)mA; Backlight control switch: BLK is pulled high by default and the backlight is turned on; when BLK is low, the backlight is turned off, and the brightness of the screen can also be controlled by pwm to control the BLK switching time.

7. Working temperature: -20°C~70°C

8. Storage temperature: -30°C~80°C

9. Connection method/driver IC: COG/ST7735S, 14P pitch 0.8mm welding;

10. Interface: 4-wire SPI

11. Viewing direction: wide viewing angle

MECHANICAL SPECIFICATIONS

1. Module size: 35.6mm(L)*56mm(W)*12.5mmMAX(H)

2. Effective area (VIA): 29.30mm (L)*35.58mm(W)

3. Effective area (A/A): 28.03mm(L)*35.04mm(W)
