Modul controler releu incarcare regulator acumulatori baterii 3-120 V

Modul incarcare acumulatori universal. Poate fi utilizat pentru
incarcarea si mentinerea acumulatorilor dintr-o sursa de incarcare
(incarcator). Dispozitivul se comporta ca un releu de tensiune ce
cupleaza sau decupleaza automat incarcarea la tensiunea setata de
utilizator. Functioneaza cu acumulator conectat la borne care poate
avea orice valori in intervalul 3-120 V. Modulul se alimenteaza la

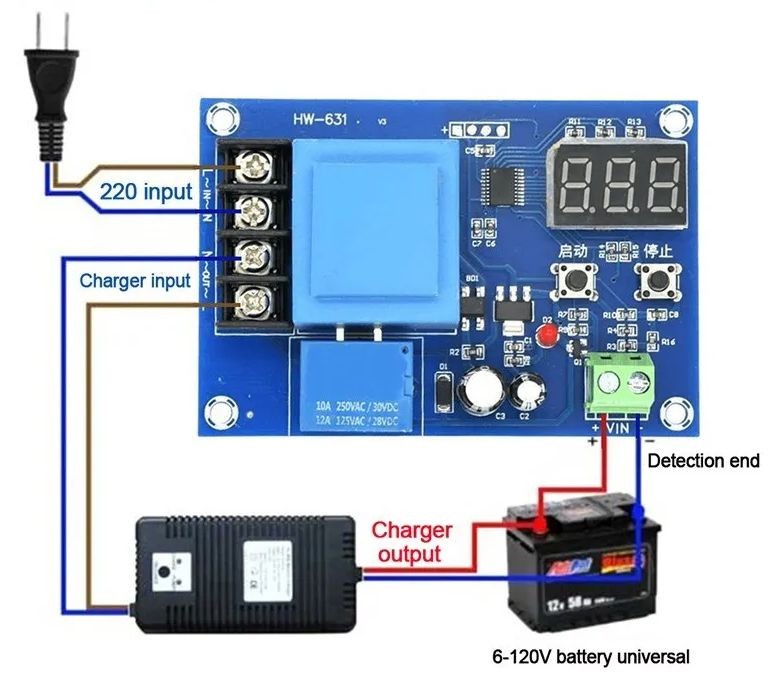

220VCA (bornele LN IN). La Bornele LN OUT se conecteaza sursa de
incarcare la bornele careia se conecteaza acumulatorul. Bornele
acumulatorului se conecteaza la "+VIN-" conform schemei din
imagini. Pe masura ce acumulatorul se decarca cand tensiunea la
borne atinge pragul setat incepe automat incarcarea iar cand
tensiunea ajunge la pragul maxim setat se opreste. Setari:
Tensiunea de la care incepe incarcarea: se apasa butonul din stanga
(START) pentru 3 secunde dupa care se ajusteaza tensiunea dorita
din cele doua butoane. Tensiunea la care se opreste incarcarea: se
apasa butonul din dreapta (STop) pentru 3 secunde dupa care se
ajusteaza tensiunea dorita din cele doua butoane. Resetare generala
la setarile de fabrica: se apasa cele doua butoane simultan pana
cand va fi afisat simbolul "888"
