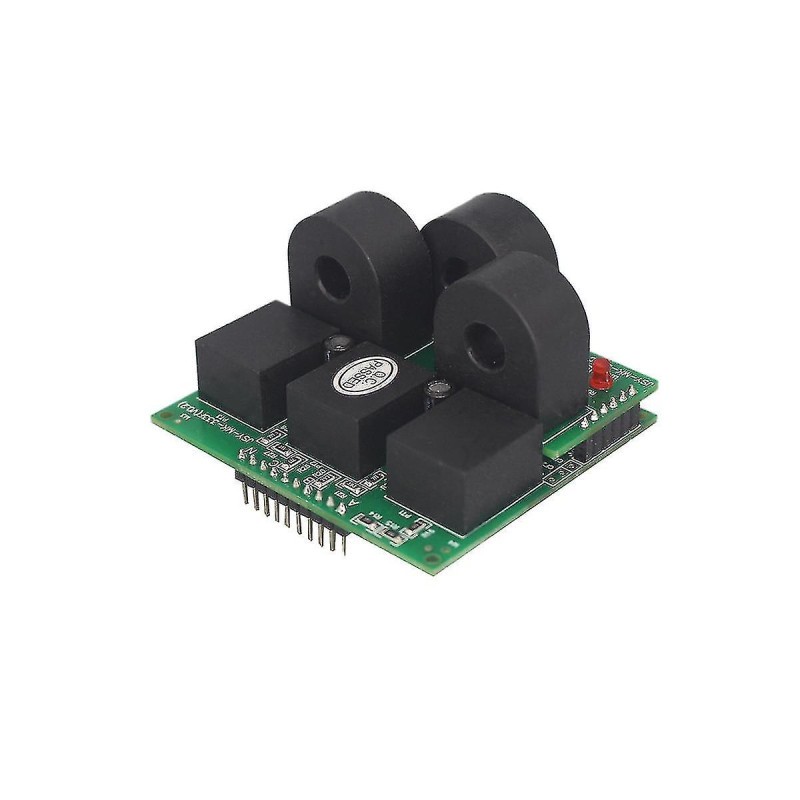

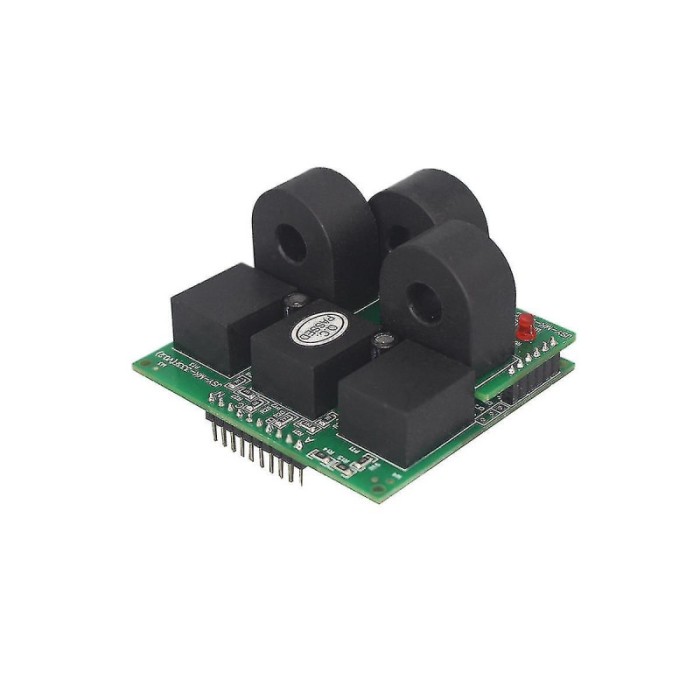

Modul de Măsurare Energetică cu PCBA pentru Tensiunea Trifazică

Modulul de măsurare energetică cu PCBA pentru tensiunea trifazică este un dispozitiv avansat destinat monitorizării sistemelor solare și a încărcătoarelor pentru energie nouă. Acesta vă permite să măsurați și să monitorizați consumul de energie electrică în mod precis și eficient.

Specificatii:

– Interval de Tensiune: AC1-480V

– Interval de Curent: 50mA – 50A

– Precizie de Măsurare: Tensiune, Curent, Putere: +/-1%, putere activă nivel 1

– Rezistența de Intrare: Canalul de Tensiune > 1kOhm/V, canalul de Curent < 100mOhm

– Capacitate de Suprasarcină: 1.2 ori intervalul este susținut, curentul instantaneu (<20ms) este de 5 ori, tensiunea la 1.2 ori intervalul nu este deteriorată

– Alimentare: Alimentare cu curent continuu de 12V, Consum tipic de energie <15mA

– Tipul Interfeței: Interfață de Comunicare RS485

– Protocol: Protocolul MODBUS-RTU

– Rată de Comunicare: Rată de transmisie a interfeței RS-485 poate fi setată la 1200, 2400, 4800, 9600 bps. Rata de transmisie este fixată la 9600bps

– Formatul Datelor: Software-ul poate seta “n,8,1”, “e,8,1”, “o,8,1”, “n,8,2”

– Temperatura de Lucru: -20°C – +70°C

– Temperatura de Stocare: -40°C – +85°C

– Derivația Temperaturii: <= 100ppm/°C

– Umiditatea Relativă: 5-95%, fără condensare (la 40°C)

– Dimensiuni Produs: 65mm x 57mm x 41mm

– Metodă de Instalare: Saldare pe PCB

Funcționalități:

– Măsurarea Precisă a Energiei: Acest modul oferă o precizie înaltă la măsurarea tensiunii, curentului și puterii, fiind potrivit pentru monitorizarea eficientă a consumului de energie electrică.

– Interfață RS485 pentru Comunicare: Dispune de o interfață RS485 și protocol MODBUS-RTU pentru transmiterea și recepția datelor.

– Setări Flexibile: Puteți ajusta rata de comunicație și formatul datelor conform nevoilor dvs.

– Rezistent la Suprasarcini: Acest modul poate suporta suprasarcini pentru o scurtă perioadă de timp fără deteriorare.

– Ușor de Instalat: Se poate instala ușor pe o placă de bază cu ajutorul metodei de sudură pe PCB.

Caracteristici:

– Potrivit pentru aplicații de monitorizare a energiei solare și a încărcătoarelor pentru energie nouă.

– Dimensiuni compacte și consum redus de energie.

– Capacitate de comunicare flexibilă pentru transmiterea datelor.

– Rezistent la condiții de temperatură și umiditate variabile.

– Ideal pentru dezvoltatori de produse și sistemisti care lucrează cu sisteme solare și încărcătoare de energie nouă.
