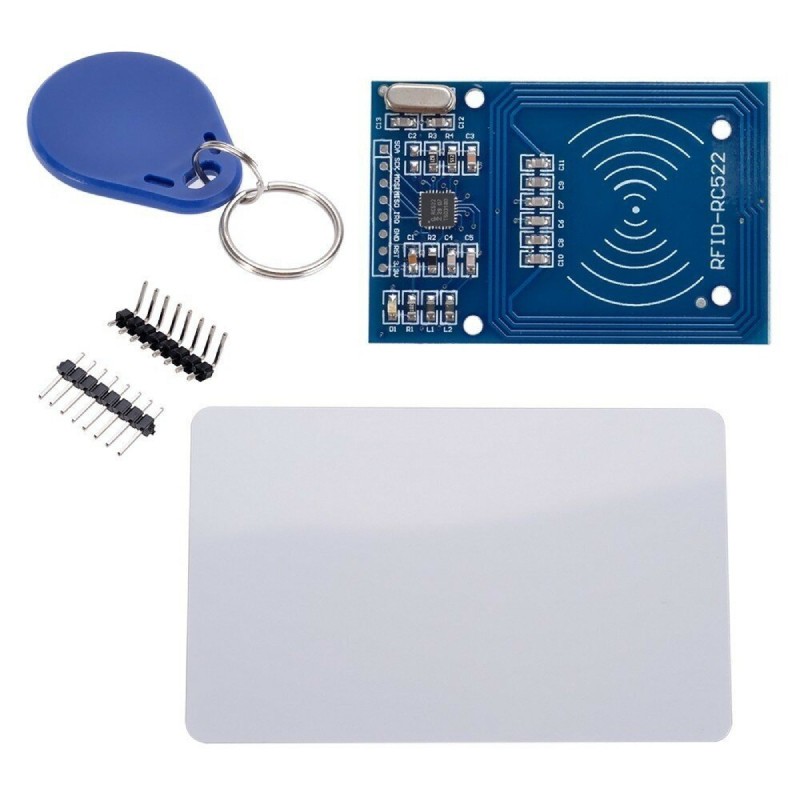

Modul RFID RC522, cu card si tag

Modulul este utilizat pentru a scrie sau a citi date de pe tag-uri suportate ( S50, S70, UltraLight, Pro si Desfire ) prin intermediul comunicatiei radio ( RFID ) . Acest lucru se face cu ajutorul circuitului integrat RC522. Proiectele de electronica in care poate fi inclus, de obicei, sunt cele care necesita identificarea persoanelor de acces, cum ar fi un interfon. Gestionarea datelor colectate de modul este realizata de catre o placa de dezvoltare, cea mai populara fiind Arduino Uno.

Instructiuni de utilizare:

Realizati conexiunile hardware necesare.

Utilizarea acestui modul impreuna cu o placa de dezvoltare Arduino UNO implica folosirea unui translator de nivel logic.Caracteristici tehnice:

Tensiune de alimentare: 3.3 V;
Curent idle: 10 – 13 mA;
Curent de sleep: 80 uA;
Curent maxim: 30 mA;
Frecventa de functionare: 13.56MHz.
Carduri suportate: S50, S70, UltraLight, Pro si Desfire.
Versiune firmware: 0x12;
Dimensiune circuit: 40 x 60 mm;
Protocoale de comunicare:
RS232 Serial UART : pana la 1228.8 kBd;
SPI: pana la 10 MBit/s;
I2C: pana la 400 kBd in Fast Mode si pana la 3400 kBd in High-Speed Mode.
Buffer FIFO;
Moduri flexibile de intrerupere;
Temperatura optima de functionare: -25 °C – +85 °C;
