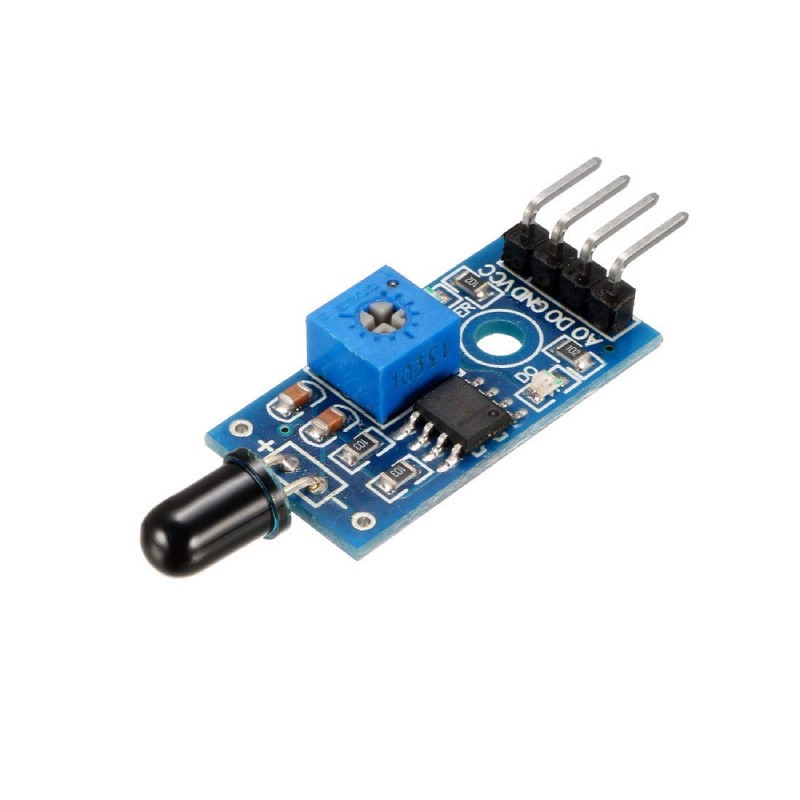

Modul Senzor de Flacara Infrarosu

Acest senzor este util pentru a detecta flacara sau alte surse de radiatie cu lungimea de unde cuprinsa in intervalul mentionat.

Senzorul se foloseste de un fototranzistor ce functioneaza pe baza de radiatie IR.

Output-ul senzorului poate fi analogic sau digital. Modulul este echipat cu un circuit integrat comparator LM393. Tensiunea de referinta a comparatorului poate fi setata din potentiometru.
Instructiuni de utilizare:

Alimentarea modulului se poate face cu 3.3 V sau 5 V, in functie de placa de dezvoltare folosita.

Comunicarea cu placa de dezvoltare se face in functie de ce iesire folositi:

Digital: Conectati pin-ul “D0” la un pin digital. Acest mod este usor de folosit deoarece trebuie sa folositi comanda “digitalRead(pin)” pentru a afla daca senzorul a detectat flacara sau nu. Sensibilitatea modulului poate fi reglata cu ajutorul potentiometrului montat pe PCB.
Analog: Acest mod este util deoarece puteti sa aflati intensitatea flacarii, astfel incat placa de dezvoltare sa reactioneze diferit in functie de intensitate. Pin-ul A0 se conecteaza la un pin analog

Senzor de flacara ce poate detecta surse de foc si de lumina in infrarosu cu lungimi de unda cuprinse intre 760 nm si 1100 nm.

Caracteristici tehnice:
Tensiune de alimentare: 3.3V sau 5V;
Curent consumat: 15mA;
Lungime de unda detectata: 760nm – 1100nm;
Unghi de detectie: 60o;
Distanta maxima: 80cm.
Dimensiuni: 32 x 14mm.
