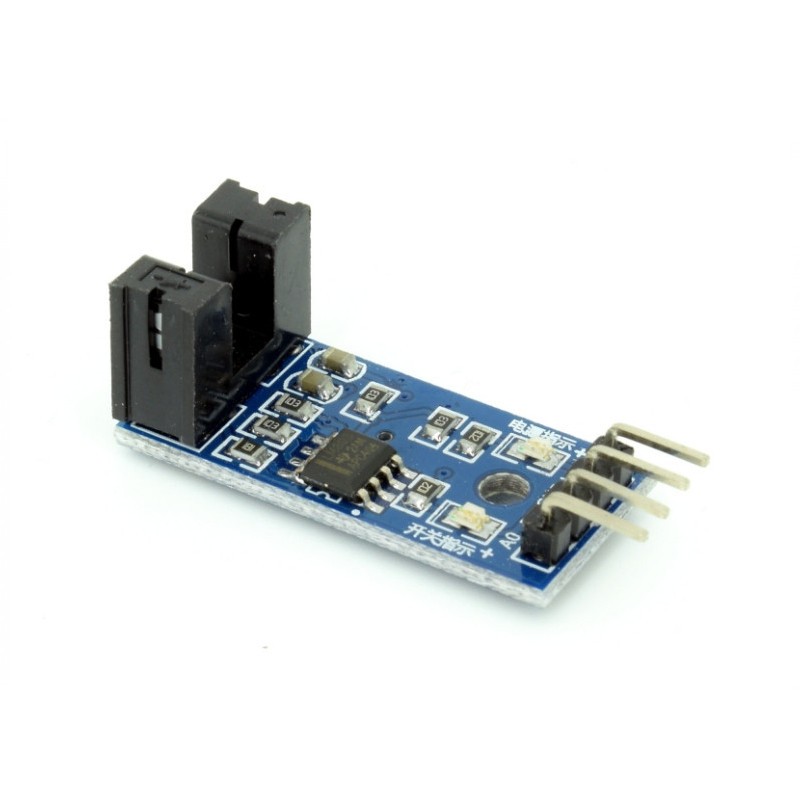

Modul senzor fotoelectric infrarosu, in forma de U

Senzorul este util pentru a detecta daca un obiect se afla intre cele doua brate si opreste transferul de radiatii IR. De exemplu, senzorul poate fi utilizat pentru a calcula numarul de rotatii pe minut pe un motor, folosind o roata de codificare.

Modulul contine un comparator LM393 si astfel se obtine o iesire digitala. Tensiunea de prag este reglabila.

Are patru pini: VCC si GND utilizate pentru alimentare, functioneaza atat la 3,3 V cat si la 5 V, iar ceilalti doi pini sunt folositi pentru iesire: DO se conecteaza la un pin digital si genereaza un semnal inalt atunci cand fluxul de radiatie este intrerupt; AO se conecteaza la un pin analogic. Placa contine doua LED-uri, unul rosu pentru semnalizarea sursei de alimentare corecte si unul verde care se va stinge atunci cand DO va fi ridicat.

Dimensiuni: 32mm x 14mm.

Cadere de tensiune led: 1.2V;
Curent led: 50mA (max);
Tensiunea colectorului – emitator fototransistor: 30V;
Curent fototransistor: 20mA.
Senzorul fotoelectric in forma de U are doua componente: ledul infrarosu si fototransistorul. Distanta dintre cele doua brate este de 5mm.
