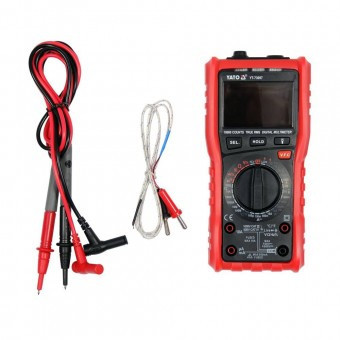

Multimetru cu functia True RMS, Yato 750Vac, 1000V DC, 10 A

Multimetrul universal YT-73097 cu functie TRUE RMS, cu un design unic, cu un domeniu de masurare automat si manual.

Permite masuratori de baza si avansate ale marimilor electrice.

Afisajul LCD multifunctional mare permite, in unele moduri de masurare, afisarea a doua valori simultan, de exemplu tensiunea si frecventa de la o priza de

alimentare.

Carcasa este echipata cu un toc de cauciuc rosu cu locuri dedicate pentru sondele de testare, datorita caruia metrul nu va aluneca usor din maini si va

minimiza riscul de deteriorare in timpul caderii.

Designul modern al placii si software-ul special inseamna nu doar viteza, acuratetea si repetabilitatea indicatiilor, ci si un nivel sporit de siguranta, ceea

ce este confirmat prin obtinerea certificarii CAT IV pana la 600V.

MASURATORI DE BAZA:

masurarea tensiunii alternative: AC 0-750V, TRUE RMS + VFC

Masurarea tensiunii DC: DC 0-1000V

Masurarea curentului AC: AC 0-10A, TRUE RMS

Masurarea curentului DC: DC 0-10A

masurarea rezistentei: 0-99.99MΩ

diodie de testare: I F 1mA, U R 3,2V

test de continuitate: 0-30Ω

MASURI SUPLIMENTARE:

masurarea capacitatii condensatorului: 0-99.99mF

masurarea frecventei: 0-9.999Mhz

masurarea factorului de umplere: 1-99%

masurarea temperaturii: -20 pana la 1000 ° C

detectie fara contact a tensiunii alternative: NCV

PRECIZITATEA MASURARII:

Un exemplu de determinare a preciziei pentru masurarea tensiunii AC. Calcul pentru rezultatul masurarii: 235V

Precizia masuratorii multimetrului YT-73097 pentru acest interval este: ± (1,0% + 5), rezolutie 0,1V

formula de calcul a erorii de masurare: (rezultat masurare x 1,0%) + 5 x rezolutie

calcul: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85V

Rezultatul real, tinand cont de eroarea de masurare, pentru citirea de 235V = 235 ± 2.85V

rezultat tinand cont de eroarea de masurare pentru indicatia de masurare a tensiunii DC: 12V = 12 ± 0,09V

rezultat tinand cont de eroarea de masurare pentru indicarea intensitatii curentului alternativ: 8A = 8 ± 0,15A

Tabelul cu rezolutia si precizia pentru o masuratoare data poate fi gasit in manualul de utilizare.

FUNCTII INCORPORATE:

TRUE RMS - un multimetru cu aceasta functie calculeaza valoarea efectiva reala a tensiunii si a curentului AC atat pentru formele de unda sinusoidale, cat si

pentru cele nesinusoidale.

Aparatul masoara mai intai valoarea reala a undei sinusoidale in mai multe intervale de timp → apoi pune la patrat rezultatele masuratorilor → le insumeaza →

calculeaza media → si in final rezultatul mediu ia radacina patrata.

Rezultatul masurarii este o tensiune/curent RMS real, chiar si pentru o unda sinusoida sau patrata deformata.

NCV - detectarea fara contact a tensiunii alternative prin metoda inductiei.

Multimetrul detecteaza prezenta tensiunii intr-un conductor izolat folosind senzorul NCV de pe partea din fata a dispozitivului

LIVE - test de prezenta de faza folosind una dintre sondele de masurare. Va permite sa verificati care dintre gaurile din priza electrica este in faza.

Introduceti sonda de masurare in orificiu, daca faza este detectata, afisajul va afisa LIVE

VFC - filtru trece jos.

Aceasta functie este utilizata, de exemplu, atunci cand se masoara tensiunea de iesire a unui controler de motor electric, care utilizeaza variatia de

frecventa si tensiune pentru a controla viteza motorului (controlere VFD).

Dupa activarea functiei, multimetrul filtreaza perturbatiile de inalta frecventa, de exemplu din semnalul PWM, si lasa doar frecventa joasa.

Acest lucru permite filtrului sa masoare cu precizie tensiunea / curentul RMS care circula catre motor

AUTO - reglare automata a domeniului de masurare.

Daca masurati valori necunoscute cu un interval manual cu roata de mana, efectuati masuratorile succesiv de la cel mai mare interval pana la intervalul care

ofera cel mai precis rezultat - altfel riscati sa deteriorati dispozitivul.

Totusi, in cazul unui multimetru cu functie AUTO, este suficient sa efectuati o masuratoare si metrul va gasi automat intervalul optim.

Multimetrul YT-73097 este un design unic, deoarece pe langa modurile de masurare automata, ofera si masuratori electrice de baza pe intervale setate manual cu

ajutorul unui buton, combinand astfel avantajele ambelor solutii.

Daca cunoastem valoarea aproximativa a masurarii si setam intervalul corespunzator, vom castiga in viteza indicatiilor

SEL - schimbarea modului de masurare, de exemplu, de la masurarea tensiunii AC la DC

HOLD - salveaza valoarea masurata curent pe afisaj

TORTA - Pe partea din fata a dispozitivului exista un LED pentru iluminarea locului de munca, care poate fi aprins si stins cu acest buton

INFORMATII SUPLIMENTARE:

Afisaj LCD, rezultatul maxim afisat: 9999

semnal acustic si luminos in testul de continuitate a circuitului pentru rezistenta sub 30Ω

modul automat pentru teste de dioda si continuitate a circuitului, in aceasta setare multimetrul va detecta daca este o dioda sau un circuit cu rezistenta

scazuta

Testele de dioda si continuitate pot fi pornite separat folosind butonul SEL, in setarea testului de continuitate, soneria va suna imediat

Sonde de testare lungi de 15 cm incluse

lungime cablu cu sonde: 110 cm

diametrul firului cu izolatie: 3,5 mm

constructie cu protectii la suprasarcina si protectie atat pentru masuratori de curent cat si de tensiune

alarma cu siguranta arsa

alarma la introducerea sondei de testare intr-o priza incorecta, de exemplu daca, dupa pornirea multimetrului, il setati sa masoare tensiunea si introduceti

sonda de masurare in priza de masurare a curentului, afisajul va afisa cuvantul LEAD

Carcasa ABS

oprirea automata a multimetrului dupa 10 minute de inactivitate

indicator de baterie descarcata

alimentare: doua baterii de 1,5 V (AA).
