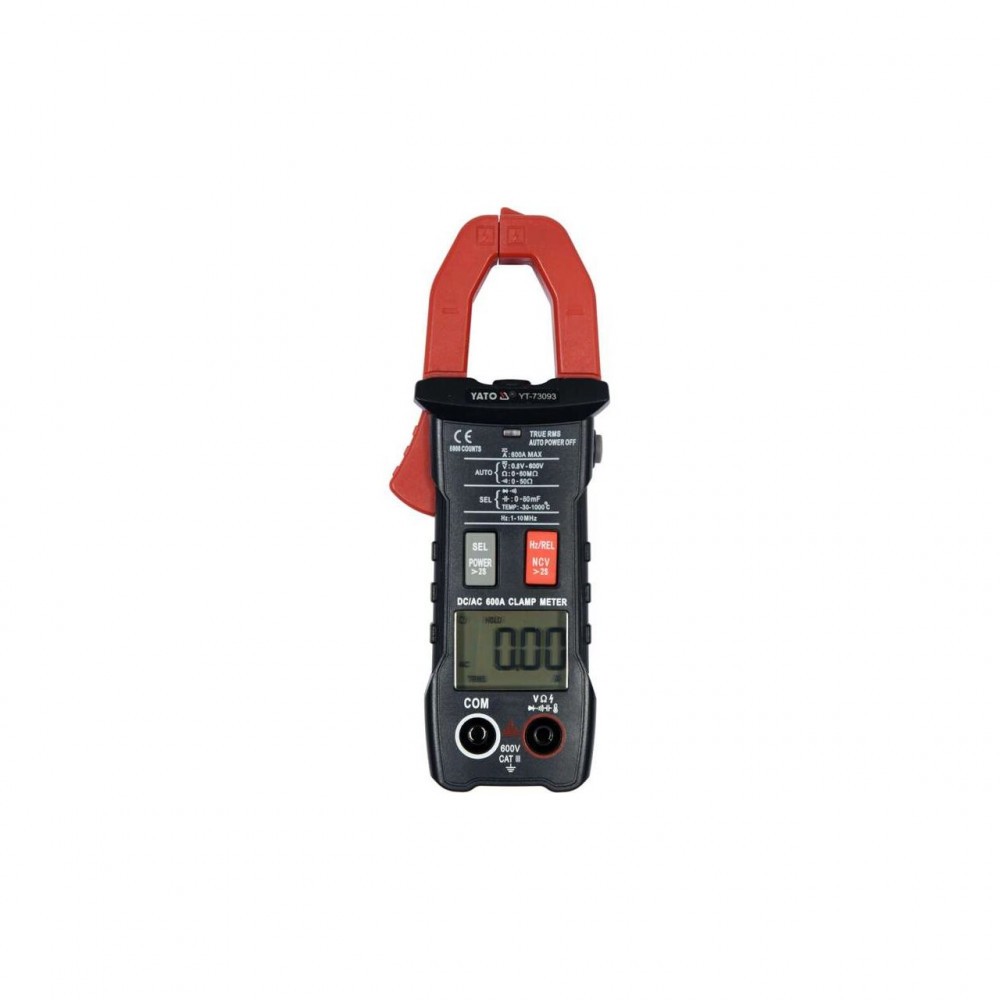

Multimetru digital cu clema Yato YT-73093

Clampmetrul universal YT-73093 cu interval automat pentru fiecare măsurătoare vă permite să efectuați măsurători de bază și avansate ale mărimilor electrice. Contorul este echipat cu cleme de măsurare care permit măsurarea curentului continuu și alternativ într-un singur fir folosind un senzor HALL încorporat. Măsurarea are loc fără a fi necesară deconectarea circuitului sau deconectarea acestuia de la sursa de alimentare și permite măsurarea unui curent mult mai mare decât în ​​cazul contoarelor electrice convenționale. Cablurile sondei de testare au izolație din silicon, flexibilă și rezistentă la temperaturi ridicate.

MĂSURĂTORI DE BAZĂ

• Măsurarea tensiunii AC: AC 0-600V, TRUE RMS
• Măsurarea tensiunii DC: DC 0-600V
• măsurarea curentului alternativ: AC 0-600A, TRUE RMS
• Măsurarea curentului DC: DC 0-600A
• măsurarea rezistenței: 0-60MΩ
• test diode: I F 5mA, U R 3V
• test de continuitate a circuitului: 0-50Ω

PRECIZITATEA MĂSURĂRII

Un exemplu de determinare a preciziei pentru măsurarea curentului alternativ de curent alternativ. Calcule pentru rezultatul măsurării: 30A

• precizia de măsurare a contorului YT-73093 pentru acest interval este: ±(2,0%+30), rezoluție 0,01A
• formula de calcul a erorii de măsurare: (rezultat măsurare x 2%) + 30 x rezoluție
• calcule: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90A

Rezultatul real ținând cont de eroarea de măsurare pentru indicația 30A = 30 ± 0,90A .

• rezultat ținând cont de eroarea de măsurare pentru a indica măsurarea tensiunii alternative: 235V = 235 ± 4.175V
• rezultat ținând cont de eroarea de măsurare pentru a indica măsurarea tensiunii DC: 12V = 12 ± 0,09V

Un tabel cu rezoluția și precizia pentru o măsurătoare dată poate fi găsit în manualul de utilizare.

FUNCȚII INCORPORATE

• TRUE RMS - un contor cu această funcție calculează valoarea efectivă reală a tensiunii alternative și a curentului pentru formele de undă sinusoidale și nesinusoidale. Dispozitivul măsoară mai întâi valoarea reală a undei sinusoidale la mai multe intervale de timp → apoi pătratează rezultatele măsurătorii → le însumează → calculează media → și în final pătratează rezultatul mediu. Rezultatul măsurării este valoarea efectivă reală a tensiunii/curentului alternativ, chiar și pentru o undă sinusoidală deformată sau undă pătrată.
• NCV - detectarea fără contact a tensiunii alternative prin metoda inductivă. Contorul detectează prezența tensiunii într-un fir izolat și poate indica, de asemenea, un fir de fază
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
• PEAK HOLD - zachowanie na wyświetlaczu najwyższej mierzonej wartości za pomocą sond pomiarowych
• INRUSH current - pomiar prądu rozruchowego za pomocą cęgów pomiarowych. Miernik wykona pomiar natężenia prądu w ciągu 100ms od uruchomienia urządzenia

DODATKOWE INFORMACJE

• wyświetlacz LCD, maksymalny wyświetlany wynik: 6000
• podświetlenie ekranu oraz pola pomiarowego cęgów
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 50Ω (brak możliwości ustawienia miernika tylko na test diody)
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• cęgi rozwierają się do 25 mm i umożliwiają pomiar pojedynczego przewodu o max średnicy do 25 mm
• sondy pomiarowe o długości 14,5 cm
• długość przewodu wraz z sondami: 97 cm
• średnica przewodu wraz z izolacją: 3,5 mm
• do zestawu dołączono pokrowiec
• konstrukcja z zabezpieczeniami przeciążeniowymi
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1,5V(AAA)

OPIS WIZUALNY

UWAGA

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
