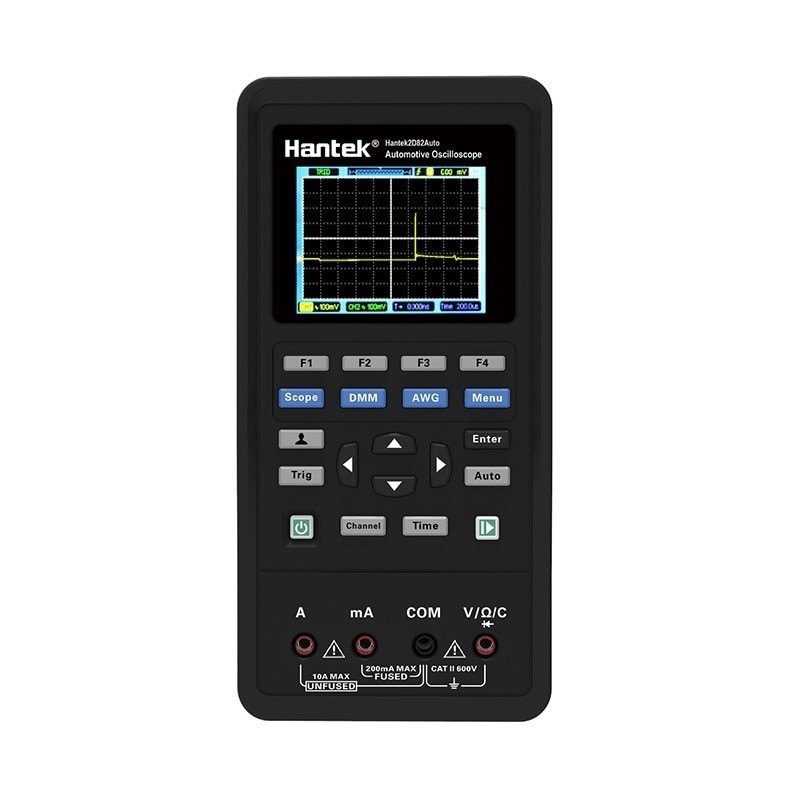

Osciloscop auto portabil cu 2 canele Kit 1

Cu mai mult de 80 de tipuri de teste auto și cu scanarea codului QR de pe partea din spate a dispozitivului, puteți deschide fișiere de ajutor video pentru a vă arăta cum să testați vehiculele.

Primele proiecte de testare: gradul de vid și aprindere al galeriei de admisie, gradul și aprinderea supapei de reglare a luminii negre, aprinderea evacuării (ralanti), aprinderea evacuării (pornire).
Pornire și încărcare: circuit de încărcare, curent și tensiune.
Actuator: benzină / motorină.
Pentru autobuz: observarea datelor autobuzului CAN, integritatea semnalului autobuzului CAN, achiziția pe termen lung a autobuzului CAN LH, autobuzul LIN.
Senzori: debitmetru de aer, arborele cu came, arborele cotit, distribuitor, senzor lambda, poziția clapetei de accelerație.
Aprindere: primar / secundar.
Osciloscop: osciloscop cu 2 canale, lățime de bandă de 80MHz, rată de eșantionare de 250M.
Funcția universală de multimetru: tensiune, curent, rezistență, diodă, condensator, test on-off;
Funcția de ieșire a generatorului de forme de undă: ieșire sinusoidală, pătrată, triunghi, trapezoidală și alte forme de undă; sinusoidal până la 25MHz;

Mod osciloscop
Lățime de bandă 80MHz
Canal 2CH + DMM + AWG
Gama de probă 250MSa / s (cu un singur canal), 125MSa / s (cu două canale)
Interpolarea formei de undă (sin x) / x
Înregistrați eșantioane de 3K pe canal dual
SEC / DIV Gama 5ns / div ~ 500s / div 1, 2, 5 secvență
Vertical
Convertor A / D rezoluție de 8 biți, fiecare canal eșantionat simultan
VOLTS / DIV Range 10mV / div ~ 10V / divat input BNC
Limita lățimii de bandă, tipică la 20 MHz
Răspuns la frecvență scăzută (-3db) ≤10Hz la BNC
Rise Time la BNC, tipic ≤5ns
Precizie de câștig DC ± 3% pentru modul de achiziție normal sau mediu, 10V / div la 10mV / div
Notă: Lățimea de bandă redusă la 6 MHz când se utilizează o sondă 1X.
Declanșator
Mod Auto, Normal, unic
Nivel ± 4 diviziuni din centrul ecranului
Precizia nivelului declanșatorului 0.2div × volți / div în ± 4 diviziuni de la centrul ecranului
Slope Rising, Falling, Rising amp; Falling
Sursa CH1 / CH2
Intrare
Cuplare DC, AC sau GND
Impedanță de intrare, 25pF ± 3 pF, 1MΩ ± 2%
DC cuplat
Atenuarea sondei 1X, 10X
Atenuatoare acceptate 1X, 10X, 100X, 1000X
Tensiune maximă de intrare 150VRMS
Măsurare
Cursorul Diferența de tensiune între cursoare: △ V
Diferența de timp între cursoare: △ T
Măsurători automate Frecvență, Amplitudine
Mod generator de forme de undă arbitrare
Formă de undă frecvență sinusoidală: 1Hz ~ 25MHz
Pătrat: 1Hz ~ 10MHz
Rampa: 1Hz ~ 1MHz
EXP: 1Hz ~ 5MHz
Eșantionare 250MSa / s
Amplitudine 2,5Vpp (50Ω)
5Vpp (impedanță ridicată)
Rezoluția de frecvență 0,001
Ieșire de formă de undă canal 1CH
Adâncimea formei de undă 512Sa
Rezoluție verticală pe 12 biți
Stabilitate de frecvență lt;30ppm
Impedanță de ieșire 50 Ω
Moduri de testare DMM
Rezoluție maximă 4000 de contoare
Moduri de testare DMM Tensiune, curent, rezistență, capacitate, diodă și pornire
Tensiune maximă de intrare AC: 600V, DC: 800V
Curent maxim de intrare AC: 10A, DC: 10A
Impedanță de intrare 10MΩ
Gama de termeni de măsurare Acuratețea rezoluției
Tensiune continuă 400,00mV ± (0,8% + 5) 100uV
4.000V 1mV
40,00V 10mV
400,0V 100mV
600,0V ± (1% + 2) 1V
Protecție la suprasarcină: 400mV: 250V, altele: 600Vrms.
Tensiune AC 4.000V ± (1,2% + 5) 1mV
40,00V 10mV
400,0V 100mV
600,0V ± (1,5% + 5) 1V
Frecventa: 40Hz ~ 400Hz;
Frecvența de 400V și 600V: 40Hz ~ 100Hz
Curent continuu 40,00mA ± (1% + 2) 10uA
200,0mA ± (1,5% + 2) 100uA
4.000A ± (1,8% + 2) 1mA
10,00A ± (3% + 2) 10mA
Protecție la suprasarcină:
siguranță de auto-restaurare: gamă 200mA / 250V, 4A și 10A fără siguranță.
Curent alternativ 40,00mA ± (1,3% + 2) 10uA
400,0mA ± (1,8% + 2) 100uA
4.000A ± (2% + 3) 1mA
10,00A ± (3% + 5) 10mA
Frecventa: 40Hz ~ 400Hz;
siguranță de auto-restaurare: gamă 200mA / 250V, 4A și 10A fără siguranță.
Rezistență 400,0Ω ± (1% + 3) 0,1Ω
4.000KΩ ± (1,2% + 5) 1Ω
60,00KΩ 10Ω
400,0KΩ 100Ω
4.000MΩ 1KΩ
40,00MΩ ± (1,5% ± 3) 10KΩ
Protecție la suprasarcină: 220Vrms
Capacitate 40,00nF ± (3% + 5) 10pF
400,0nF 100pF
4.000uF 1nF
40.00uF 10nF
100,0uF 100nF
Protecție la suprasarcină: 220Vrms
Diodă 0V ~ 2.0V
On-Off lt;50Ω

Afişaj
Tip afișaj 2.8 inch 64K TFT color
Afișează rezoluția 320 orizontal pe 240 pixeli verticali
Alimentare electrică
Tensiunea de alimentare 100V-240VAC, 50Hz-60Hz; INTRARE DC: 5VDC, 2A
Consum de energie lt;2,5W
Siguranța T, 3A
Baterie 2600mA * 2
Temperatura de funcționare 0 ~ 50 ° C (32 ~ 122 ° F)
Temperatura de depozitare -40 ~ + 71 ° C (-40 ~ 159,8 ° F)
Umiditate ≤ + 104 ℉ (≤ + 40 ° C): ≤90% umiditate relativă
106 ℉ ~ 122 ℉ (+ 41 ° C ~ 50 ° C): ≤60% umiditate relativă
Dimensiune 199 x 98x 40mm (L x L x Î)
Greutate 400g

Pachetul contine:

1x - Carcasa din plastic
1x - Cablu pentru incarcare tip C
1x - Adaptor pentru incarcare
1x - Set doua varfuri pentru control rosii si negre
2x - Cabluri diagnosticare
1x - Cabluri diagnosticare auto
1x - Clemă capacitiva Diesel si Benzina
1x - Set de 5 conectori prin intepare
1x - Cablu de extensie bobină la bujie
1x - Atenuator pentru osciloscop 20:1
