Programator Segger,J-tag, J-link V8 - resetare contor carprog, airbag etc

Programator memorii auto ECU Segger j-tag , j-link V8.

Suporta:ARM7/9/11, Cortex-A5/A8/A9, Cortex-M0/M1/M3/M4/M7, Cortex-R4/R5

Descriere tehnica (hardware si software)
J-Link JLINK V8 + ARM USB-JTAG Adapter Emulator

J-Link este un programator al companiei SEGGER ,proiectat pentru programarea microprocesoarelor ARM prin intermediul conexiunii JTAG.
Cu IAR EWARM, ADS, Keil, WINARM, RealView si alte medii de dezvoltare integrate suporta toate microprocesoarele ARM7 / ARM9 .
Prin intermediul interfetei CDI si a mediului de dezvoltare integrat pentru conectivitate,a conexiuni rapide, este unul din progaramatoarele
cele mai usor de utilizat fiind unul din cele mai practice instrumente de dezvoltare.
Sisteme de operare suportate:Win XP sau Win7(32&64 bits)
V8.0 este versiunea îmbunatatita a V7.0:
1) Îmbunatatirea circuitul de interfata SWD, circuitul interfetei JLINK V8, foloseste cip convertor pe doua nivele;
2) V8.0 foloseste LED în doua culori si poate indica mai multe statusuri de lucru;
3) Pentru a optimiza structura de firmware si functia de upgrade de firmware zona bootloader a fost dublata;
4) Suporta familia de microprocesoare ARM11 cu viteza mai mare de programare:
5) J-Link V8 foloseste AT91SAM7S64, extinzand capacitatea de Flash si SRAM, pentru a facilita upgrade-uri viitoare;
6) J-Link V8 îmbunatatette interfata SWD, crescand de viteza pentru driverele pe care le poate programa;
7) J-Link V8 SWD are îmbunatatite metodele de control ,cu o metoda speciala,mai eficienta;
8) J-LinkV8 are trei lumini, una Communications USB , una procesor tinta directa, resetarea de stare, si o iesire 5V directa;
9) J-Link V8 procesul de actualizare a firmware-ului este diferit fata de V7,permitand o conectivitate mai mare pe USB;

J-Link ARM Caracteristici:

1. IAR EWARM mediu de dezvoltare integrat conectat perfect JTAG Emulator;
2. Suport pentru toate microprocesoarele ARM7 / ARM9 de baza, precum si CORTEX M3, inclusiv modul Thumb;
3. Suport pentru ADS, IAR, Keil, WINARM, RealView pentru toate mediului de dezvoltare;
4. Descarca la viteze de pâna la ARM7: 600KB / s, ARM9: 550KB / s, prin DCC pâna la 800 kb / s;
5. Frecventa maxima JTAG 12 MHz
6. Gama de tensiune pe microprocesorul tinta este 1.2V-3.3V;
7. Autorecunoastere de vitezei de programare
8. Monitorizeaza toate semnalele JTAG , plug and play complet;
9. Foloseste alimentarea de pe portul USB;
10. Are un cablu USB si cablul plat de 20-core
11. Suport multi-dispozitiv de conectare serial JTAG
12. Conector standard de emulare JTAG 20-core
13. Optional conector JTAG emulare 14-core

J-Link Suport pentru ARM Cores:
* ARM7TDMI (Rev 1)
* ARM7TDMI (Rev 3)
* ARM7TDMI-S (Rev 4)
* * ARM720T ARM920T
* ARM926EJ-S
* ARM946E-S
* ARM966E-S
* ARM11
* Cortex-M3

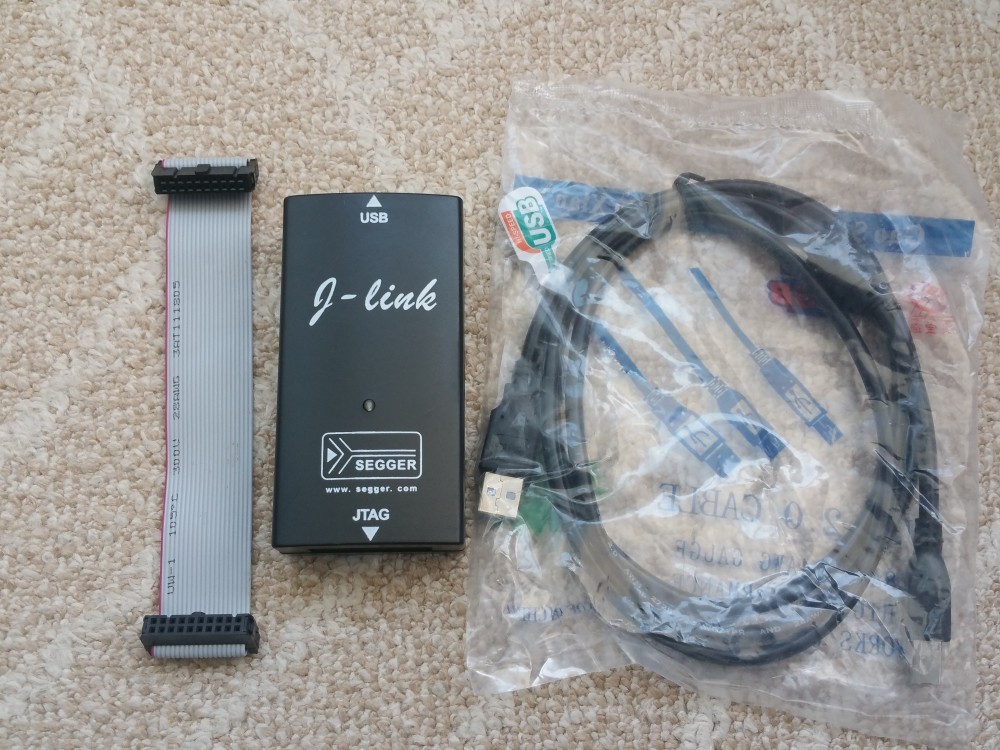

Pachetul contine:
1x Jlink V8.0 emulator
1x 20P cablu standard de JTAG
1x cablu USB
Se poate folosi pentru reflash Carprog,Kess sau Ktag.
