REGULATOR de incarcare ptr acumulator litiu Ion set de 3 bucati

REGULATOR de incarcare + protectie la descarcare ptr acumulator litiu Ion set de 3 bucati

Este un regulator de baterie litiu-ion pentru o baterie cu o singură celulă, protejând celula de supraîncărcare și subîncărcare.

Are două ieșiri de stare care indică încărcarea în curs și încărcarea finalizată.

De asemenea, are un curent de încărcare programabil de până la 1A.

Îl puteți folosi pentru a încărca bateriile direct de la un port USB, deoarece intervalul de tensiune de intrare de lucru este de 4V ~ 8V.

Taxa ar trebui să separe terminalul de încărcare OUT pe pozitiv și negativ nu poate fi greșit, vă rugăm să respectați specificațiile, altfel se va deteriora direct.

Prima dată când accesați baterie, nu poate exista nicio tensiune între ieșirea OUT + și OUT-, apoi accesați tensiunea de 5V încărcați energia dvs. poate activa circuitul de protecție, iar bateria de la B + B-, apoi trageți o linie The scurt deschis trebuie, de asemenea, reîncărcat pentru a activa circuitul de protecție.

atentoe! Pretul este pentru un set de 3 circuite de incarcare . coletul va contine 3 bucati circuite de incarcare

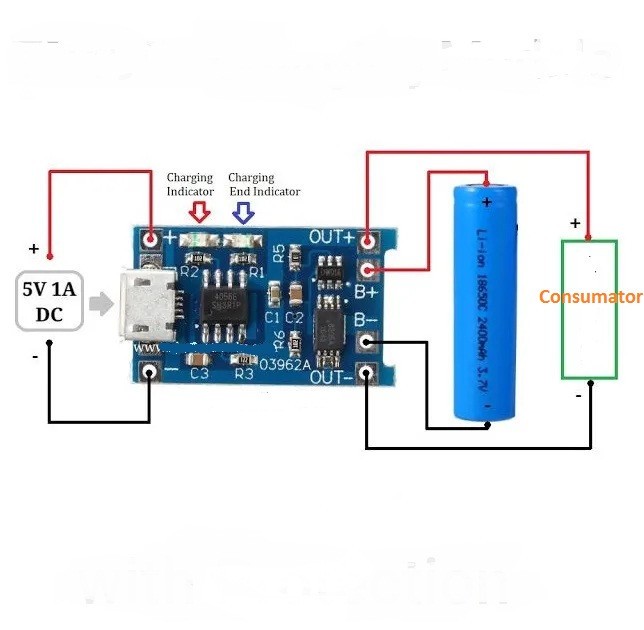

Observați că încărcătorul trebuie să poată scoate 1 A sau mai mult atunci când introduceți un încărcător de telefon mobil sau nu poate încărca + MICRO USB mamă și next-pad-uri pentru intrarea de alimentare, acces 5V. B + pozitiv apoi bateria cu litiu, B-apoi negativ bateriile cu litiu. OUT + și OUT- conectate la sarcină, cum ar fi electrozii pozitivi și negativi conectați la placa de amplificare mobilă sau altă sarcină.

Conectați bateria la B + B-, introdusă în încărcătorul USB pentru telefonul mobil, lumina roșie este încărcată, lumina verde prea plină.

Intrări cu MICRO USB mamă, pot fi introduse direct pentru a face cu încărcătorul telefonului, bateria cu litiu,

Și totuși, plăcuțele de cablare a tensiunii de intrare pot fi foarte convenabile DIY

Tensiune de intrare: 5V

Tensiune de întrerupere a încărcării: 4,2 V ± 1%

Curent maxim de încărcare: 1000mA

Tensiune de protecție la supradescărcare a bateriei: 2,5 V

Curent de protecție la supracurent al bateriei: 3A

Dimensiunea plăcii: 2,6 * 1,7 cm
