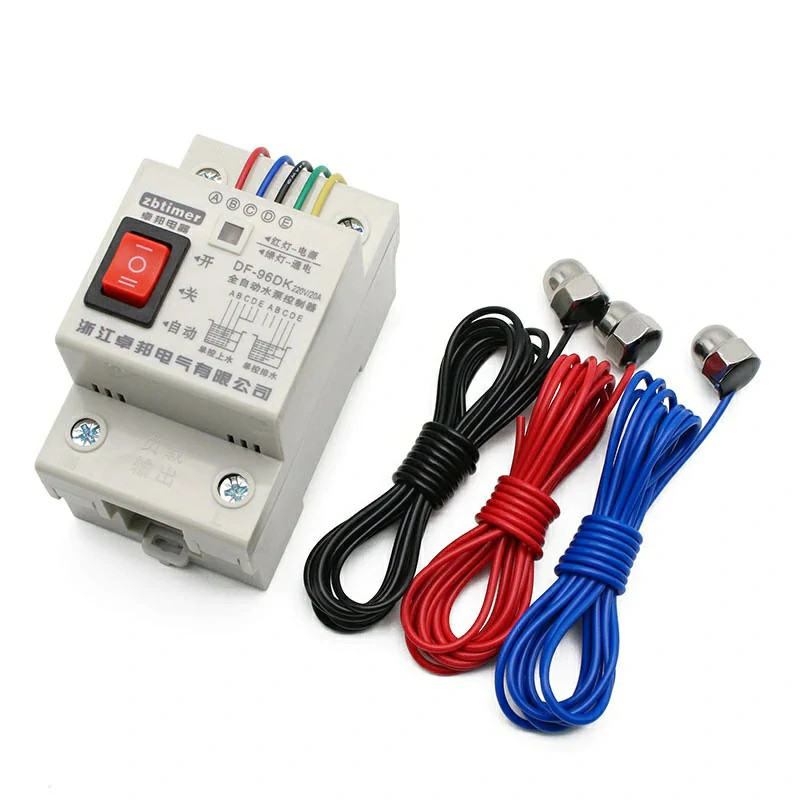

Releu CONTROL limitator REGULATOR senzor automatizare de NIVEL APA cu 3 senzori

Predare personala in Bucuresti:
- Metrou Unirii/Tineretului: orice zi/ora.
- Orice statie de metrou: dupa ora 18:00.
Cost livrare prin curier:
- 10 lei cu plata ramburs sau
- GRATUIT (cont bancar/Revolut) – Mentionati in comentarii sau la telefon daca doriti aceasta varianta.

:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

Se poate utiliza la rezervoare de apa, bazine, acvarii, piscine pentru controlul nivelului de apa.

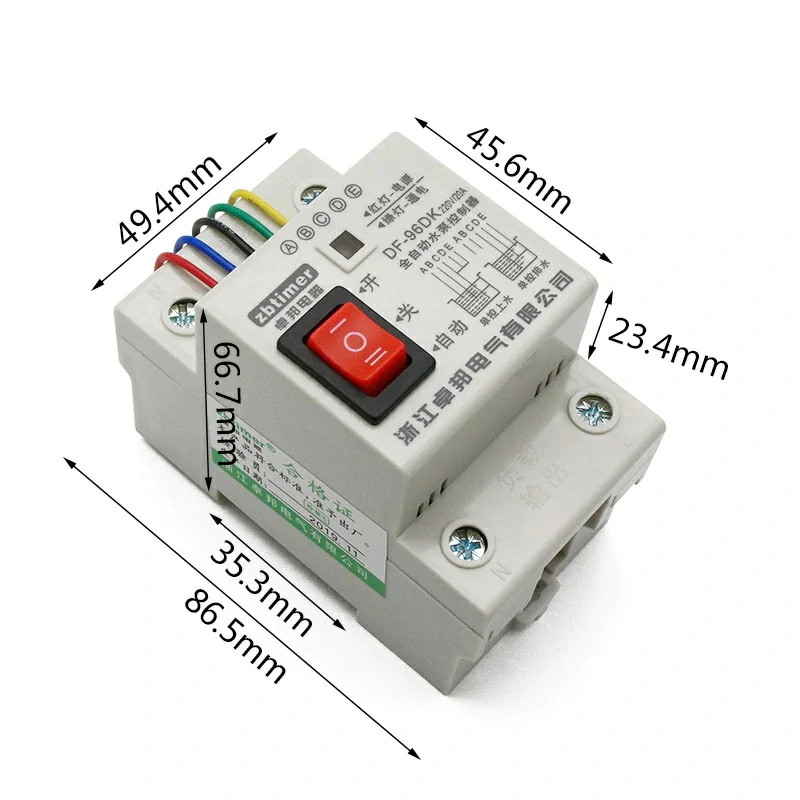

Dimensiune: 86*66*49mm
Tensiune nominala: 220V
Iesire releu: 20A/220V (sarcina rezistiva – lampi, rezistente, etc. )
10A/220V (sarcina inductiva - transformator, generator, motor, pompa, etc. )

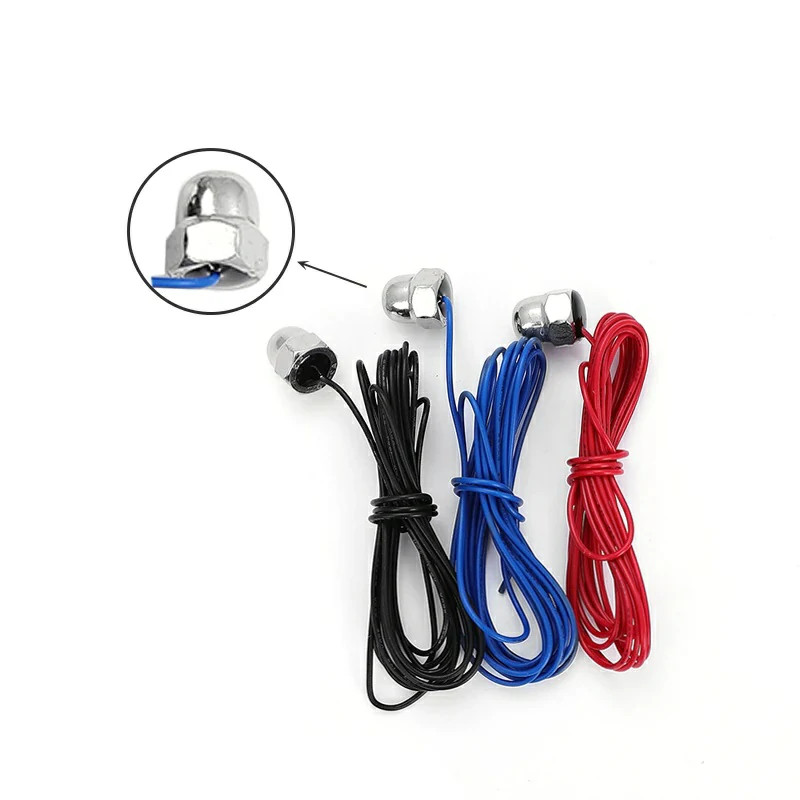

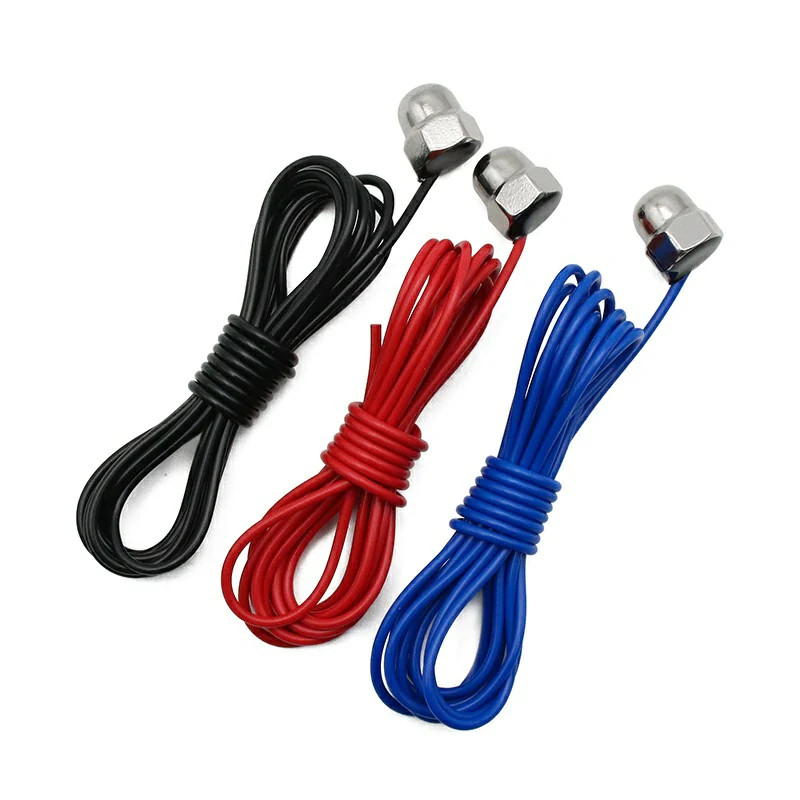

Include 3 sonde cu lungimea de 5 metri fiecare

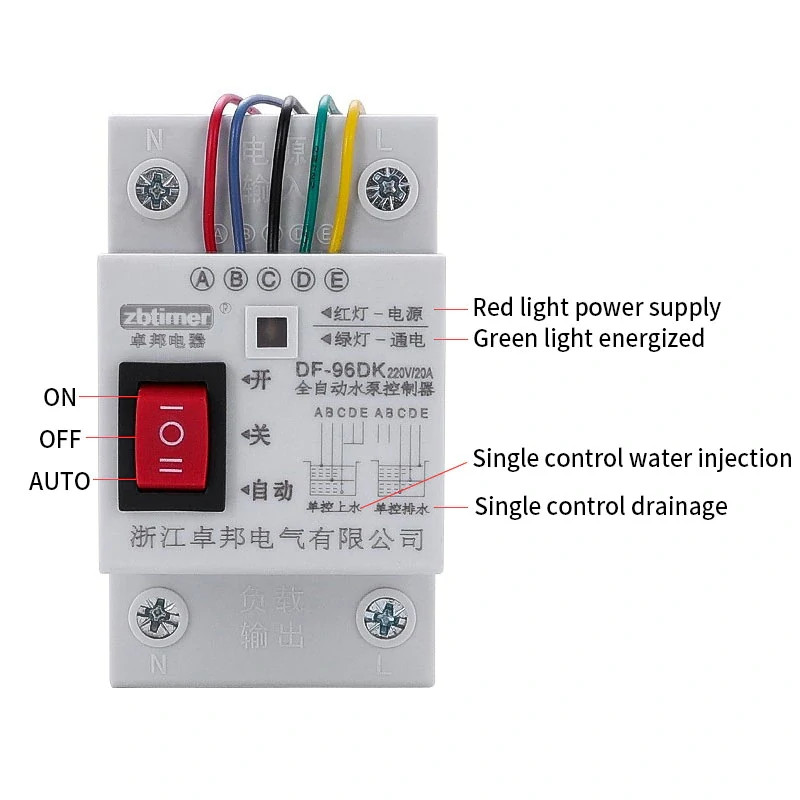

Buton cu trei pozitii:
ON – functionare manual ( continuu )
OFF - STOP oprit
AUTO – functionare pe baza comenzilor de la sonde

1. Intructiuni de instalare pentru un bazin in care doriti sa stocati apa. Pompa va fi instalata astfel incat sa umple bazinul. Pompa va porni cand bazinul s-a golit si se va opri in momentul in care s-a umplut.

A (rosu) - Punctul de control al nivelului superior al apei. Cand nivelul apei ajunge la punctul A, sonda atinge apa si controlerul opreste pompa automat.
B (albastru) - Punct de control al nivelului apei inferior. Cand nivelul apei scade din punctul B si sonda nu mai atinge apa controlerul va porni pompa automat.
C (negru) - Ar trebui sa fie plasat in partea de jos a bazinului ca linie comuna.
D (verde) si E (galben) sunt conectate cu C (negru).

2. Instructiuni de instalare pentru un bazin din care doriti sa scoateti apa. Pompa va fi instalata astfel incat sa scoata apa. Pompa va porni cand bazinul s-a umplut si se va opri in momentul in care s-a golit.

E - Punctul de control al nivelului superior al apei. Cand nivelul apei ajunge la punctul E,
sonda atinge apa, controlerul porneste pompa automat.
D - Punctul de control al nivelului inferior al apei. Pe masura ce nivelul lichidului scade din punctul D,
Sonda nu mai atinge apa si controlerul opreste pompa automat.
C - Ar trebui sa fie plasat in fundul bazinului ca linie comuna.
A & B - deconectat

3 . Intructiuni de instalare pentru un bazin in care doriti ca nivelul apei sa nu scada sub un anumit nivel. Pompa va fi instalata astfel incat sa scoata apa. Controller-ul va opri pompa in momentul in care nivelul scade sub nivelul stabilit de dvs.

C & D - Puncte de control al nivelului de apa scazut. Cand nivelul apei scade din acest punct,
Sonda C sau D nu mai ating apa, controlerul va opri pompa automat.
E & C - conectat scurt ( punte);
A & B - deconectat

4 . Instructiuni de instalare pentru controlul comun a 2 bazine. Daca doriti sa mutati apa dintr-un bazin in altul. Conform exemplului din poze, bazinul de SUS este umplut cu apa din bazinul de jos. Pompa va fi instalata astfel incat sa evacueze apa din bazinul de JOS in bazinul de SUS.

A - Punctul de control al nivelului superior al apei in bazinul de SUS. Cand nivelul apei ajunge la punctul A, sonda atinge apa si controlerul va opri pompa automat.
B - Punctul de control al nivelului apei scazut in bazinul de SUS. Cand nivelul apei scade si sonda nu mai atinge apa, atunci controlerul va porni pompa automat.
C - Ar trebui sa fie plasat in partea de jos a bazinelor SUS si JOS ca linie comuna.
D - Punctul de control al nivelului apei scazut in bazinul de JOS. Cand nivelul apei scade din punctul D, sonda nu atinge apa, iar controlerul poate opri pompa automat.
E - Punctul de control al nivelului superior al apei in bazinul de JOS. Cand nivelul apei ajunge la punctul E, sonda atinge apa si controlerul va porni pompa automat. Apoi din bazin incepe sa fie pompata apa catre bazinul de SUS. Daca nu exista nivel superior, deconectati punctul E.
