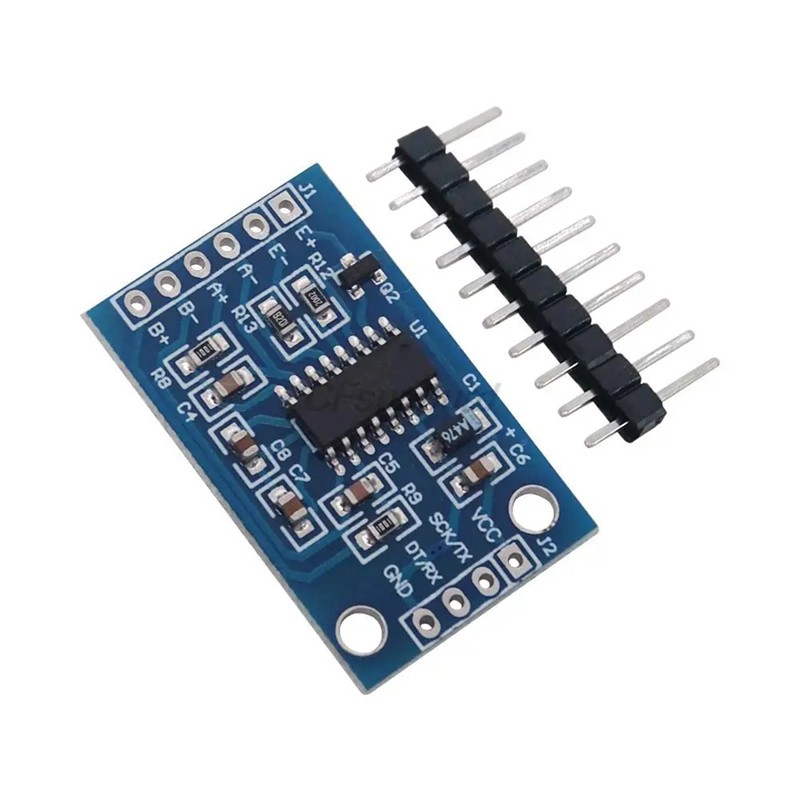

Senzor de cantarire HX711, convertor AD de 24 biti, pentru balante electronice

Produsul este nou!

Produsul este la fel cu cel prezentat in fotografii!

Descriere tradusă în limba română:

Comparativ cu alte cipuri de același tip, cipul integrează circuitele periferice necesare de alte cipuri de același tip, incluzând alimentarea reglată, oscilatorul pe cip și așa mai departe.

Are avantajele integrării ridicate, vitezei de răspuns rapide și a puternicei anti-interferențe.

Costul întregii scale electronice este redus, iar performanța și fiabilitatea întregii mașini sunt îmbunătățite.

Interfața și programarea între cip și cipul MCU din spate sunt foarte simple.

Toate semnalele de control sunt conduse de pini fără programarea registrelor interne ale cipului.

Comutatorul de selecție a intrării poate selecta arbitrar canalul A sau canalul B, care este conectat la amplificatorul său intern programabil cu zgomot scăzut.

Câștigul programabil al canalului A este de 128 sau 64, iar amplitudinea semnalului de intrare diferențială la scară completă corespunzătoare este de ‡ 20mV sau ‡ 40mv respectiv.

Canalul B este un câștig fix de 32 pentru detectarea parametrilor sistemului.

Alimentarea reglată furnizată în cip poate furniza direct energie senzorului extern și convertorului A / D din cip, și nu este nevoie de o altă sursă de alimentare analogică pe placa sistemului.

Oscilatorul cu ceas din cip nu necesită niciun dispozitiv extern.

Funcția de resetare automată la pornire simplifică procesul de inițializare la pornire.

Două intrări diferențiale selectabile

Amplificator programabil pe cip cu zgomot scăzut cu câștiguri opționale de 64 și 128

Circuitul de stabilizare a tensiunii pe cip poate alimenta direct senzorii externi și convertorii A / D de pe cip

Oscilatorul cu ceas pe cip nu necesită niciun dispozitiv extern, și se poate folosi de asemenea un oscilator extern cu cristal sau ceas atunci când este necesar

Circuit de resetare automată la pornire

Control simplu digital și comunicație serială: toate controalele sunt introduse prin pini, și registrele pe cip nu necesită programare

Rata de ieșire a datelor de 10Hz sau 80Hz poate fi selectată

Suprimarea sincronă a interferențelor alimentării de 50Hz și 60Hz

Consumul de energie (inclusiv circuitul de alimentare reglat): curentul de lucru tipic: < 1.7ma, curentul de oprire: < 1 m A

Gama de tensiune de operare: 2.6 ~ 5.5V

Gama de temperatură de operare: - 20 ~ + 85 °C

Pachet SOP-16 de 16 pini

Descriere în limba engleză:

HX711 is a 24 bit a / D converter chip specially designed for high-precision electronic scales.

Compared with other chips of the same type, the chip integrates the peripheral circuits required by other chips of the same type, including regulated power supply, on-chip clock oscillator and so on.

It has the advantages of high integration, fast response speed and strong anti-interference.

The cost of the whole electronic scale is reduced, and the performance and reliability of the whole machine are improved.

The interface and programming between the chip and the back-end MCU chip are very simple.

All control signals are driven by pins without programming the internal registers of the chip.

The input selection switch can arbitrarily select channel a or channel B, which is connected to its internal low-noise programmable amplifier.

The programmable gain of channel a is 128 or 64, and the corresponding full scale differential input signal amplitude is ‡ 20mV or ‡ 40mv respectively.

Channel B is a fixed 32 gain for system parameter detection.

The regulated power supply provided in the chip can directly provide power to the external sensor and the A / D converter in the chip, and there is no need for another analog power supply on the system board.

The clock oscillator in the chip does not need any external devices.

The power on automatic reset function simplifies the initialization process of power on.

Two selectable differential inputs

On chip low noise programmable amplifier with optional gains of 64 and 128

The on-chip voltage stabilizing circuit can directly supply power to external sensors and on-chip A / D converters

The on-chip clock oscillator does not need any external devices, and the external crystal oscillator or clock can also be used when necessary

Power on automatic reset circuit

Simple digital control and serial communication: all controls are input by pins, and the on-chip registers do not need programming

The output data rate of 10Hz or 80Hz can be selected

Synchronous suppression of 50Hz and 60Hz power supply interference

Power consumption (including regulated power supply circuit): typical working current:< 1.7ma, power-off current: < 1 m A

Operating voltage range: 2.6 ~ 5.5V

Operating temperature range: - 20 ~ + 85 °C

Sop-16 package of 16 pins
