Senzor presiune pentru osciloscop 35 bar

PDS500G funcționează cu toate osciloscoapele moderne auto și industriale și nu se limitează la lunetele de laborator din seria Ditex CarScope.

De obicei, fiecare test de diagnosticare necesită un traductor de presiune diferit, dar PDS500G elimină această nevoie oferindu-vă un traductor de rezoluție ultra-înaltă care poate fi utilizat pentru analiză pe multe sisteme auto.

PDS500G dispune de zero auto și un timp de răspuns extrem de rapid de 100 µS de la 10% la 90% din scara maximă. Acest lucru permite o măsurare precisă a semnalelor care se schimbă rapid într-un interval larg de presiune.

Este disponibil și un traductor de presiune absolută opțional PDS500A. De asemenea, puteți comanda un alt factor de conversie decât cel specificat. De exemplu: 500 psi = 5 V sau 34,5 bar = 3,45 V

Notă: Acest set nu include adaptoare pentru testarea presiunii în cilindri a motoarelor pe benzină sau diesel și testarea presiunii combustibilului. Adaptoarele și extensiile suplimentare sunt disponibile în kit-ul complet.

Măsurați cu precizie până la 500 psi (34 bar)

Timp de răspuns ultra-rapid de 100 µS

Auto zero

Gamă dinamică largă de ieșire pentru o precizie mai mare

Alimentat de bateria mașinii

Imunitate ridicată la zgomot

Compensat cu temperatură

Senzor de presiune manometrică (disponibil senzor de presiune absolută opțional)

Rezistent la medii corozive

3x suprasarcină de presiune

Carcasă compactă și durabilă

Specificatii:

Tip de presiune - Ecartament (opțional: absolut)

Interval de presiune -14,5 ÷ 500 psi (-1 ÷ 34,5 bar)

Interval de ieșire -250 ÷ 10.000 mV analogic

Scalare de ieșire - 20 mV/1 psi (500 psi = 10 V)

Tensiunea de alimentare - 11 ÷ 28V DC (din baterie auto)

Precizie ±1,0% din scară

Neliniaritatea presiunii ±0,3%

Interval de temperatură de funcționare -20 până la +100 °C

Interval de temperatură compensat -20 până la +85 °C

Timp de raspuns 100 µs (schimbarea presiunii în trepte de la 10% la 90%)

Conexiune electrică (senzor de presiune) XLR mascul cu 3 pini

Conexiune electrică (osciloscop) conector BNC

Conexiune electrică (alimentare) 2 agrafe tip “crocodil”.

Lungimea cablului cu două funcții 1,5 metri

Racord de presiune - tip filet G 1/4 feminin (1/4-19 BSPP feminin)

Racord de presiune - adâncime filet 8 mm (0,315”)

Racord de presiune – dimensiune cheie/cheie 19 mm (3/4”)

Greutate 0,65 kg

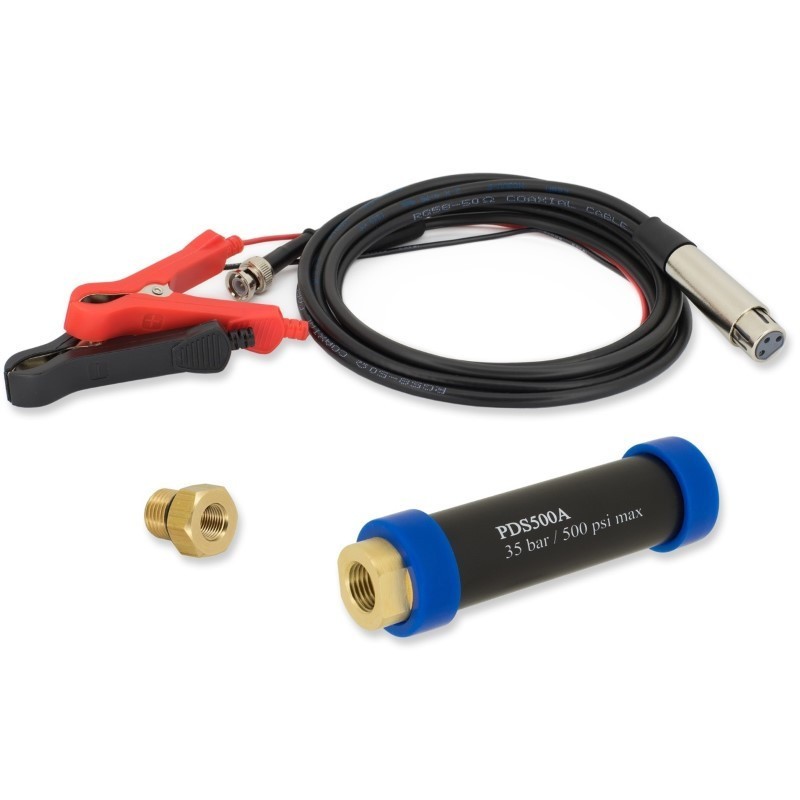

PDS500G Traductor de presiune auto

Cablu cu două funcții:

Alimentare - 2 cleme tip crocodil

Conexiune electrică osciloscop - conector BNC

Adaptor de filet pentru racord de presiune

G 1/4" tată până la 1/8"-27 mamă NPT (numai SUA)

Pentru cuple rapide precum seria Foster 2, precum și alte cuple rapide cu filet 1/8-27 NPT.

Adaptor de filet pentru racord de presiune

Adaptor din alamă G 1/4" tată la G 1/8" mamă (Restul lumii)

Acest adaptor este necesar atunci când se utilizează cuplele rapide furnizate în Kitul de diagnosticare avansată a presiunii.

Notă: adaptoare și extensii suplimentare sunt, de asemenea, disponibile în trusa de diagnosticare avansată a presiunii.
