SURSA de INCARCARE cu display Tensiune si curent variabile pana la 5A

Name: SURSA de INCARCARE cu display Tensiune si curent variabile pana la 5A
Brand: Nespecificat
SKU: 260312224
Price: 59 RON
Availability: inStock

Cost unic de transport la toate comenzile acestui vanzator

Disponibilitate:

La comanda

Livrare:

Posta Romana - Coletarie - 24,00 Lei Detalii

Estimat livrare:

Miercuri, 19 Nov. - Joi, 20 Nov.

Cantitate:

Pret:

59,⁰⁰ Lei

Primesti 59 puncte in aplicatie

Produs:

Nou, Fără garanție

Politica de retur:

Acest produs poate fi returnat in 3 zile Detalii

Plata:

Ramburs
Online

Vandut de:

sabou_constantin

78.57% pozitive (din 3225

)

Intreaba vanzatorul

Descriere

Raporteaza produs

Vânzatorul este direct răspunzator pentru produsul afișat în această pagină.

Specificatii

Dimensiune compactă Afișaj încorporat al tensiunii și curentului de ieșire Reglare a tensiunii de ieșire Reglare a limitei de curent de ieșire Convertor XL4015 step-down

Curent de ieșire de până la 5A cu răcire și 3A fără răcire Interval de tensiune de intrare de la 5 la 30V

Interval de tensiune de ieșire de la 0,8 la 29V

Acest modul compact DC-DC este un modul convertor reglabil de tensiune step-down , cu adăugarea unui reglaj de limitare a curentului și a unei plăci secundare care oferă un afișaj al tensiunii și curentului de ieșire.

Acest lucru îl face convenabil de utilizat pentru o serie de aplicații diferite, cum ar fi încărcarea bateriilor, utilizarea ca driver LED de curent constant sau servirea ca o sursă de alimentare reglabilă mică cu limitare a curentului.

Modulul este evaluat pentru o intrare de 5V - 30V cu o tensiune de ieșire de 0,8V - 29V la până la 5A.

Modulul funcționează foarte confortabil la 1,5A și ar trebui limitat la aproximativ 3A, cu excepția cazului în care este asigurat un flux de aer prin modul pentru a ajuta la menținerea temperaturii scăzute.

Afișaj de ieșire

Afișajul afișează tensiunea de ieșire pe afișajul superior în formatul XX.XU.

Cifra din dreapta afișează un „U” pentru a reprezenta tensiunea.

Afișajul inferior afișează curentul de ieșire în formatul X.XXA. Cifra din dreapta este un „A” pentru a reprezenta amperi.

Există două potențiometre multi-tură integrate pentru reglarea tensiunii de ieșire și setarea limitării curentului.

Reglarea tensiunii de ieșire

Potențiometrul din mijlocul modulului este utilizat pentru reglarea tensiunii de ieșire, care este afișată pe afișajul LED superior.

Rotirea potențiometrului în sensul acelor de ceasornic crește tensiunea de ieșire, rotirea lui în sensul acelor de ceasornic scade tensiunea de ieșire. Tensiunea maximă de ieșire va fi cu aproximativ 1V mai mică decât tensiunea de intrare.

Tensiunea minimă de ieșire va fi de aproximativ 0,8V. Tensiunea de ieșire poate fi setată înainte de conectarea unei sarcini.

Reglarea limitei de curent

Celălalt potențiometru este pentru reglarea valorii de referință a limitei de curent.

Curentul consumat este afișat pe afișajul LED inferior.

Rotirea potențiometrului în sensul acelor de ceasornic crește limita de curent (cantitatea de curent pe care o va furniza modulul), în timp ce rotirea acestuia în sensul acelor de ceasornic scade limita de curent.

Dacă curentul este limitat de modul, LED-ul roșu de pe partea laterală a modulului cu potențiometrele de reglare se aprinde.

Notă: Dacă modulul este în modul de limitare a curentului, tensiunea de ieșire va scădea, iar numerele afișate vor începe să sară.

Acest lucru este normal, deoarece atunci când este în modul de limitare a curentului, modulul emite o formă de undă variabilă.

Pentru a pre-regla limita de curent înainte de a-l conecta la o sarcină, se recomandă scurtcircuitarea terminalelor de ieșire ale modulului cu un DVM setat pentru modul de curent continuu de 10A.

Aceasta va consuma în siguranță cantitatea maximă de curent pe care modulul o permite în funcție de setările sale de curent și va afișa cantitatea de curent consumată. Apoi, puteți utiliza potențiometrul de reglare a limitei de curent pentru a seta limita de curent la orice valoare aveți nevoie.

LED-uri de stare

Există 2 indicatori LED suplimentari de stare pe partea opusă potențiometrelor de reglare.

Modul CC și CV DC-DC Step Down - LED-uri indicatoare LED-ul din stânga se aprinde pentru a indica faptul că încărcarea are loc dacă modulul este utilizat pentru a încărca o baterie.

LED-ul din dreapta se aprinde pentru a indica faptul că încărcarea este completă, deoarece curentul extras din modul este redus spre zero.

Acesta comută LED-urile între cele două stări atunci când curentul atinge aproximativ 10% din setarea limitei de curent.

Alimentare la intrare

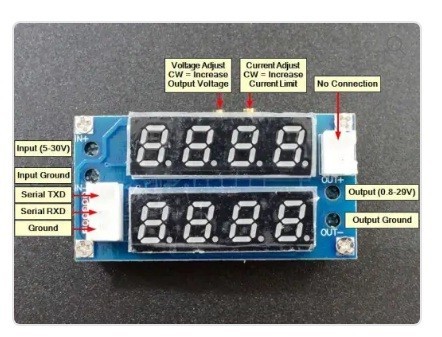

Alimentarea de intrare se aplică la capătul stâng al plăcii inferioare, care este capătul cu conectorul alb cu 3 pini.

Conexiunile se fac folosind un terminal cu șurub cu 2 pini.

Accesul la șuruburi se face prin găurile din placa superioară folosind o șurubelniță mică.

Bloc de terminale 1×2 (alimentare de intrare)

IN+ = Alimentare de intrare 5 – 30VDC

IN- = Împământare pentru alimentarea de intrare

Atentie! Modulul nu are o diodă de protecție la polaritate inversă, așadar asigurați-vă că alimentarea este conectată cu polaritatea corectă, altfel se vor produce deteriorări.

Putere de ieșire

Puterea de ieșire este disponibilă la capătul opus (dreapta) al modulului.

De asemenea, utilizează conexiuni de tip terminal cu șurub pentru a permite conectarea ușoară a firelor pentru conectare.

Bloc de terminale 1×2 (Putere de ieșire)

OUT+ = Putere de ieșire 0,8 – 29 VCC

OUT- = Împământare pentru sarcina de ieșire.

Împământările de intrare și ieșire trebuie păstrate separate.
