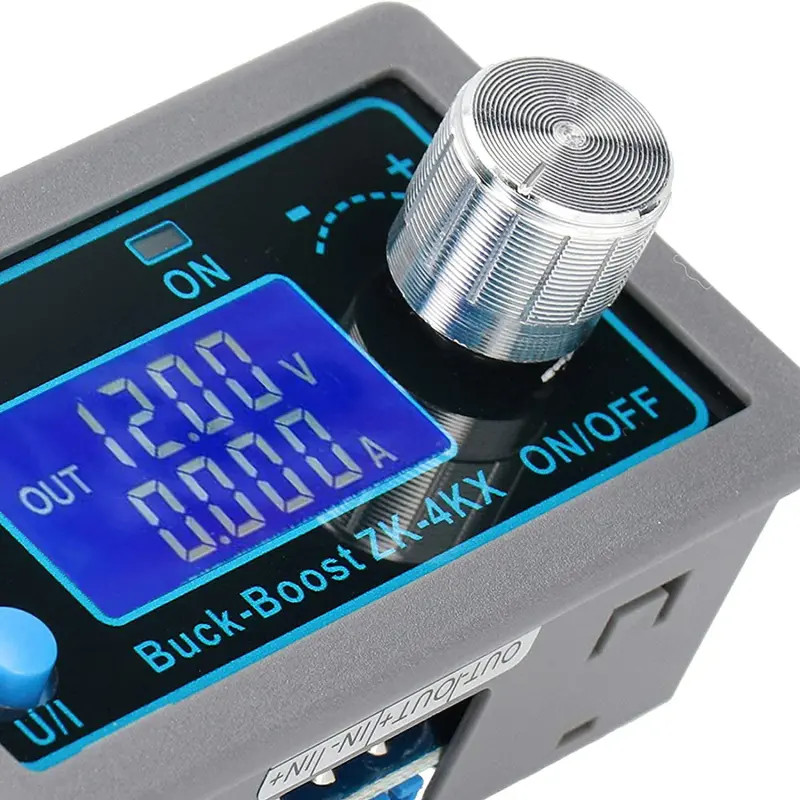

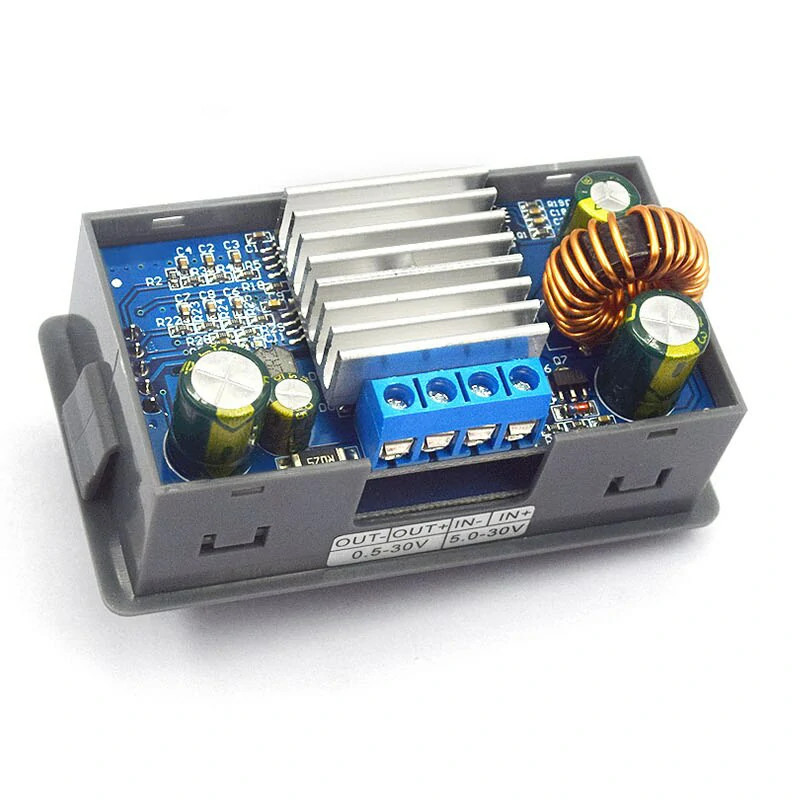

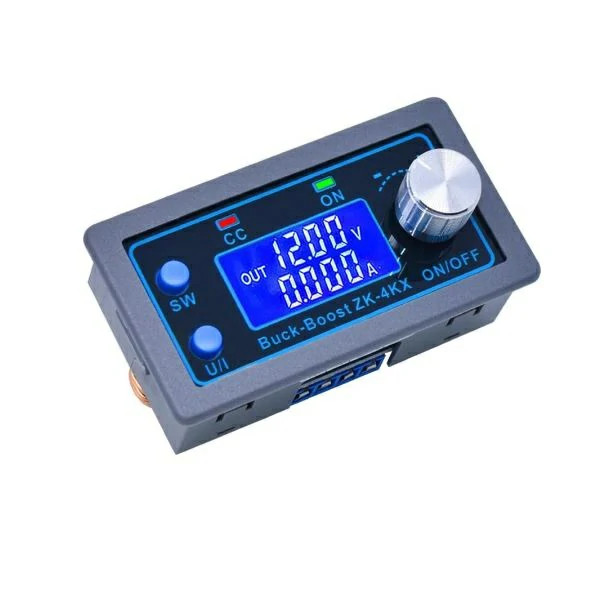

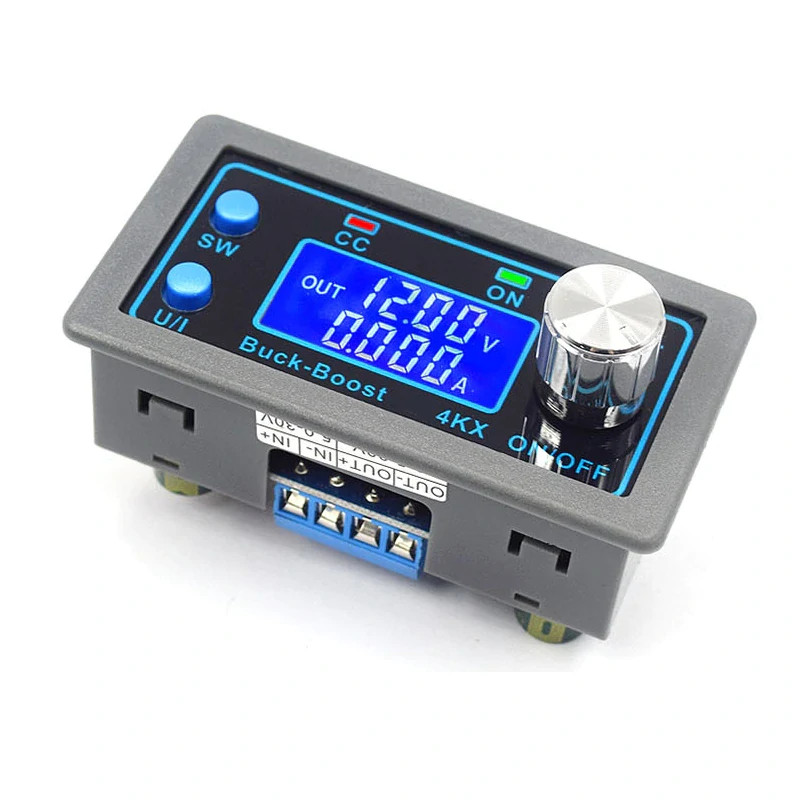

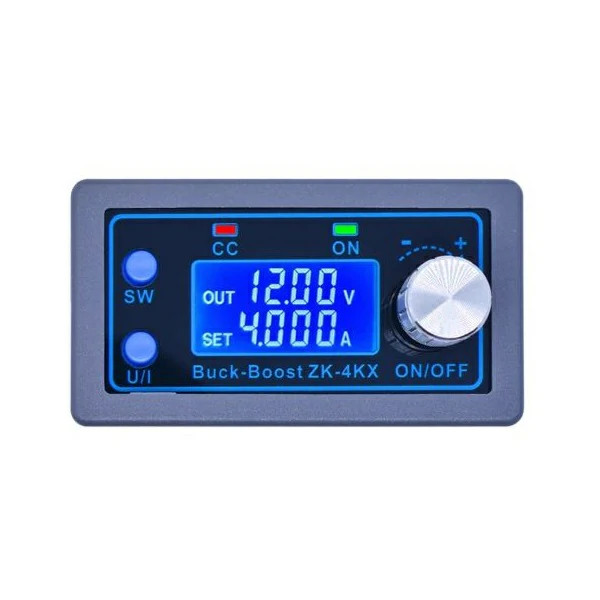

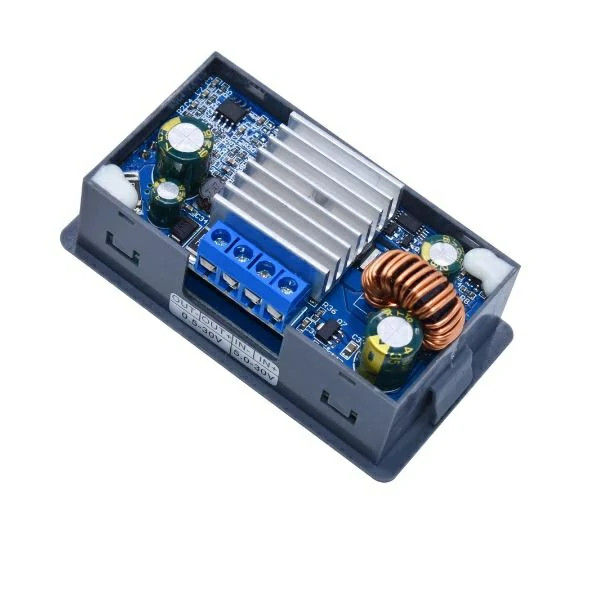

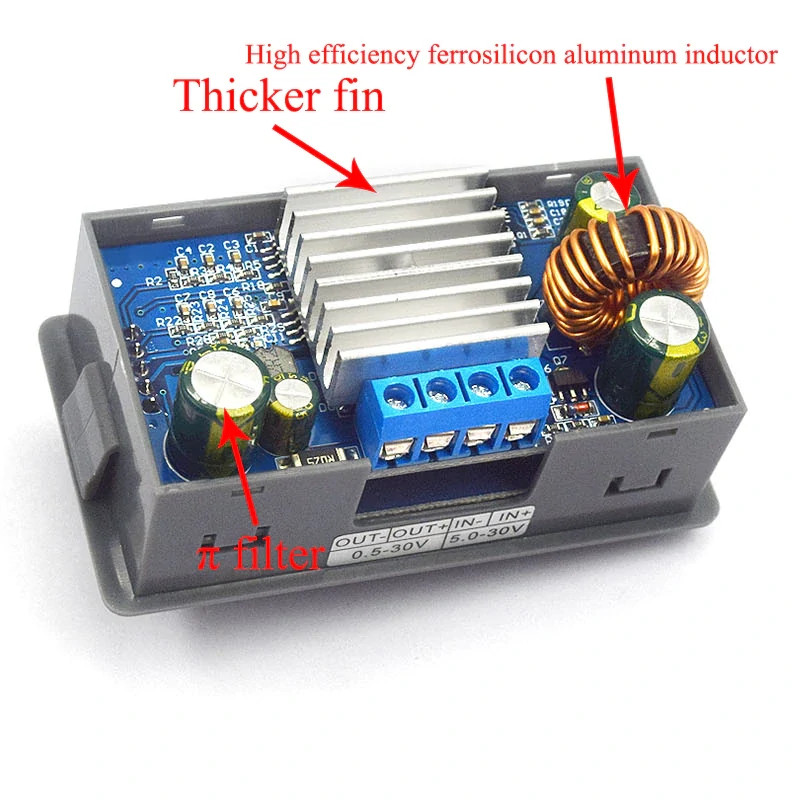

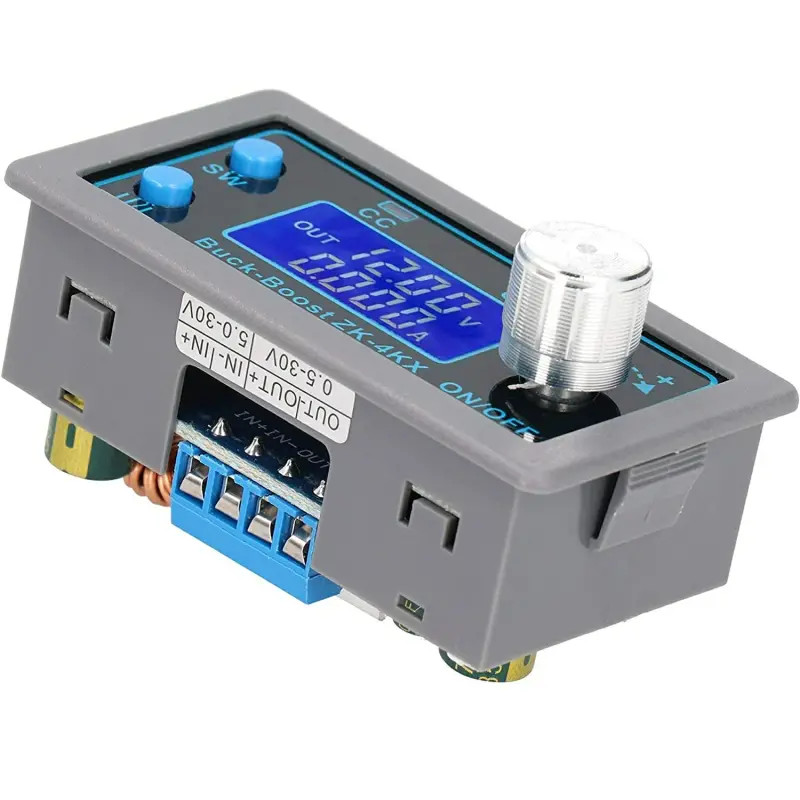

Sursa de laborator 30V 4A step up down dc-dc converter tensiune curent reglabila

• Tensiune de intrare: 5.0-30v
• Tensiune de iesire: 0,5-30 V ( reglabila )
• Curent de iesire: poate functiona stabil la 3A pentru o lunga perioada de timp si poate ajunge la 4A in conditii de disipare imbunatatita a caldurii
• Putere de iesire: disipare naturala a caldurii 35W, pentru 50W este necesar sa folositi un sistem de racire suplimentar ( ventilator ).
• Rezolutia afisajului tensiunii: 0,01 V
• Rezolutia actuala a afisajului: 0.001A
• Eficienta conversiei: aproximativ 88%

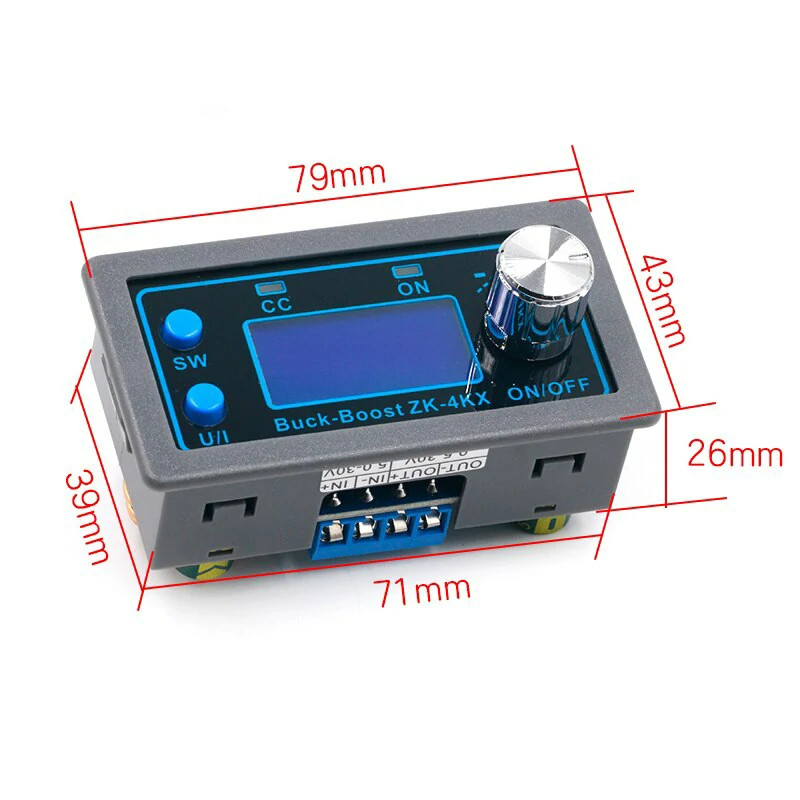

• Dimensiuni:79x43x26mm
• Protectii:Supratensiune, supracurent, supraincalzire

:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

Cost livrare prin curier:
20 lei - daca doriti plata ramburs sau
10 lei - daca faceti plata integrala in avans ( cont bancar / revolut )

GRATUIT - daca valoarea comenzii este de minim 200 de lei si faceti plata integrala in avans
*alegeti plata in avans cand plasati comanda sau mentionati la telefon cum doriti

In Bucuresti, predare personala in zona Unirii / Tineretului - inclusiv in weekend sau
Victoriei / Piata Presei - in anumite zile;

Mod de utilizare:

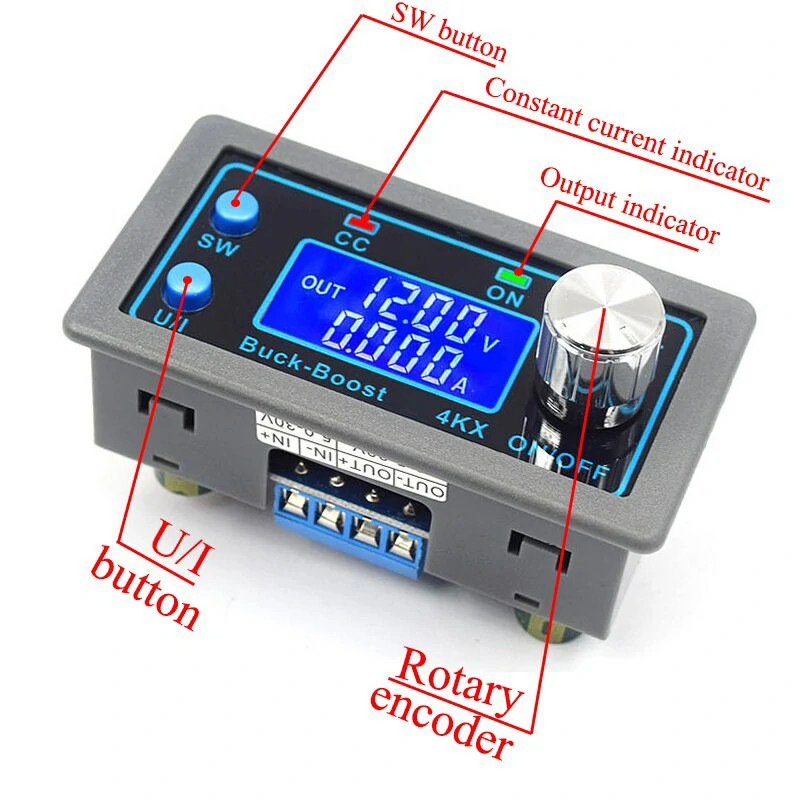

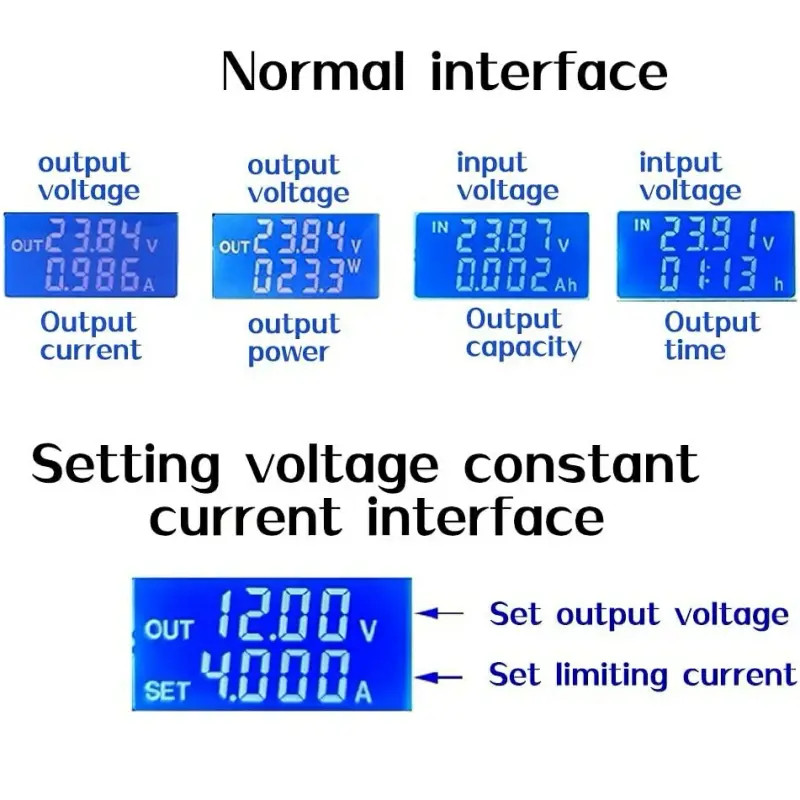

1. Comutati parametrii de afisare – in interfata normala, apasati SW pentru a comuta afisarea sub ecranul de afisare si comutati continutul afisajului intre tensiune ( V ), curent ( A ), putere ( W ), capacitate ( Ah ), timp ( h) . Apasati lung butonul SW pentru a comuta afisarea uplink pe ecranul de afisare si comutati continutul afisajului intre tensiunea de intrare IN si tensiunea de iesire OUT.
2. Setati tensiunea de iesire – apasati butonul U/I din interfata normala pentru a intra in interfata de setare a tensiunii curente constante. Se poate observa ca o anumita cifra a valorii tensiunii de iesire clipeste. Rotiti codificatorul la stanga si la dreapta pentru a regla major si minor. Apasati scurt codificatorul rotativ pentru a alege ce bit de tensiune de iesire sa setati. Dupa setare, apasati butonul U/I de 2 ori pentru a reveni la interfata normala. Sau reveniti automat la interfata normala dupa oprirea functionarii timp de 10 secunde.
3. Setati valoarea curentului constant (adica valoarea maxima a curentului permisa iesirii de catre modul) – apasati butonul U/I in interfata normala pentru a intra in interfata de setare a tensiunii de curent constant. Apoi apasati butonul U/I si comutati la setarea constanta. Valoarea curenta. Puteti vedea un pic din valoarea curentului constant de setare intermitent. Rotiti codificatorul rotativ la stanga si la dreapta pentru a regla major si minor. Apasati scurt codificatorul rotativ pentru a alege ce bit sa setati valoarea curentului constant. Dupa setare, apasati U/I pentru a iesi din interfata de setare a tensiunii de curent constant si a reveni la normal interfata. Sau reveniti automat la interfata normala dupa oprirea functionarii timp de 10 secunde.
4. Setati starea implicita de pornire/oprire a modulului de pornire – apasati lung U/I in interfata normala pentru a intra in interfata de setare a parametrilor. Puteti vedea ca arata „OPEN OFF” sau „OPEN ON”. „OPEN OFF” inseamna ca iesirea este dezactivata in mod implicit cand alimentarea este PORNITA, iar „OPEN ON” inseamna ca iesirea este pornita in mod implicit cand este pornita. Apasati lung, rotiti codificatorul pentru a comuta cele doua stari. Dupa setare, apasati lung U /I pentru a reveni la interfata normala.
5. Setarea parametrilor de protectie pe stare si prag – apasati lung U/I pentru a intra in interfata de setare a parametrilor in interfata normala. Apasati SW pana cand apare protectia dorita. LUP – prag de protectie la subtensiune; OUP – prag de protectie la supratensiune; OCP – prag de protectie la supracurent; OPP – prag de protectie la supra-putere; OAP – prag de protectie ultra-capacitate; prag de protectie a expirarii OHP; OTP – prag de protectie la supratemperatura. Apasati scurt rotiti codificatorul pentru a selecta bitul pe care doriti sa setati parametrul de protectie. Apasati lung codificatorul rotativ pentru a activa sau dezactiva parametrii de protectie (numai protectia timeout si protectia supercapacitatei pot fi setate pentru a activa/dezactiva, iar alti parametri de protectie sunt activati in mod implicit.). Rotiti codificatorul la stanga si la dreapta pentru a face parametrii mai mari si mai mici. Dupa setare, apasati lung U/I pentru a reveni la interfata normala.
6. Tensiune si curent de calibrare – apasati butonul U/I pentru a intra in interfata de setare a parametrilor sub interfata normala. Apasati SW pana cand apare o interfata de parametri cu CAL. Interfata de tensiune de intrare de calibrare cu simbolul CAL+IN+V; Interfata de tensiune de iesire de calibrare cu simbolul CAL+OUT+V;Interfata curentului de iesire de calibrare cu simbolul CAL+OUT+A.Rotiti codificatorul la stanga si la dreapta pentru a regla dimensiunea parametrilor.Dupa finalizarea ajustarii, apasati lung codificatorul rotativ pentru a confirma reglarea este finalizata, iar valoarea parametrului nu mai clipeste. Apasati lung U/I pentru a reveni la interfata normala.
Nota: pentru a asigura acuratetea calibrarii, tensiunea de calibrare – peste 12 V poate fi pornita numai; Curent de calibrare – incepe calibrarea numai cand curentul este peste 1 A.

Atentie:
Daca doriti sa utilizati modulul la sarcina maxima, tensiunea de intrare ar trebui sa fie peste 8V. Cand tensiunea de intrare este de 5V, puterea de iesire este de aproximativ 15W. Valoarea maxima a curentului modulului este de 4A, in functie de puterea maxima de iesire, la 17V, curentul nu trebuie sa fie mai mare de 2A. Cand acest modul este utilizat peste 3A si 35W, va rugam sa utilizati un ventilator pentru disiparea caldurii!!!
Modulul are functie de protectie la subtensiune de intrare, care este de aproximativ 4,8 V in mod implicit (poate fi setat), iar iesirea va fi deconectata automat dupa ce valoarea este mai mica decat aceasta valoare (retineti ca tensiunea la portul modulului este mai mica decat pragul de protectie la subtensiune). Nu ignorati tensiunea de pe firul de intrare cand curentul de intrare este relativ mare. Exista riscul sa va electrocutati.
